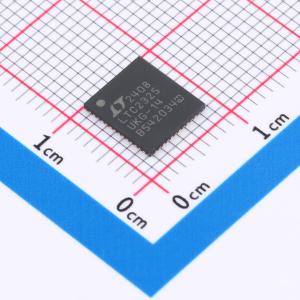

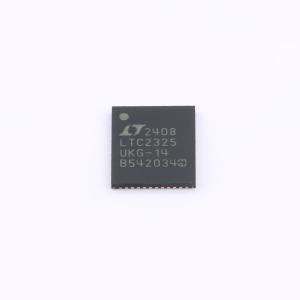

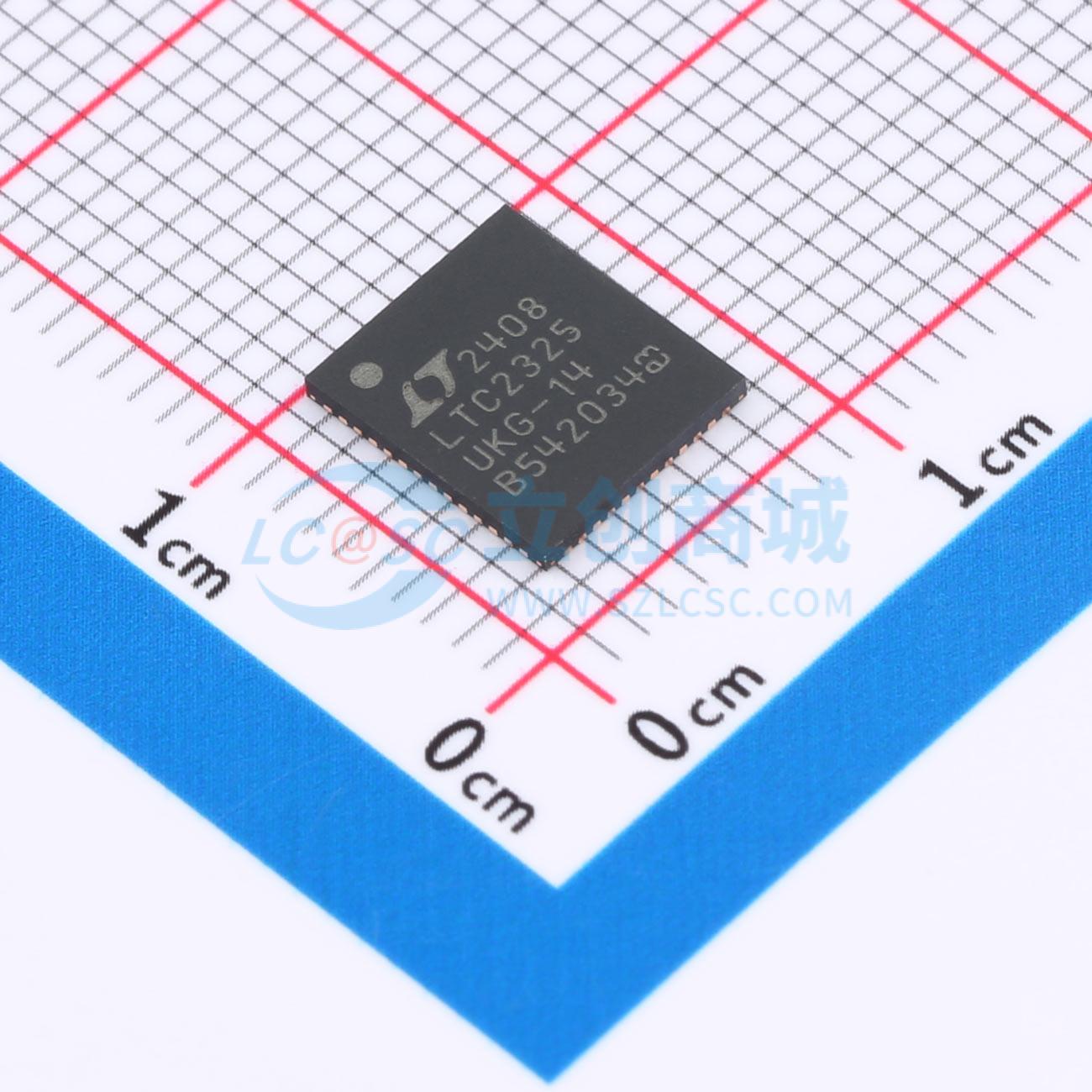

LTC2325CUKG-14#PBF

4 通道、14 位带符号位、每通道 5Msps、同时采样 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低噪声、高速四通道 14 位加符号逐次逼近寄存器 (SAR) 模数转换器 (ADC)，具有差分输入和较宽的输入共模范围。采用单 3.3V 或 5V 电源供电，具有 8Vₚ₋ₚ 差分输入范围，非常适合需要具有高共模抑制比的宽动态范围的应用。可实现 ±1LSB 典型积分非线性 (INL)，14 位无漏码和 81dB 信噪比 (SNR)。具有片上低漂移 (最大 20ppm/°C) 2.048V 或 4.096V 温度补偿基准
品牌名称: ADI(亚德诺)
商品型号: LTC2325CUKG-14#PBF
商品编号: C680078

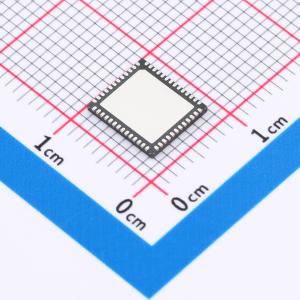

商品封装: QFN-52-EP(7x8)
包装方式: 管装
商品毛重: 0.29克(g)

商品参数

商品概述

一款低噪声、高速的四路14位加符号逐次逼近寄存器（SAR）ADC，具备差分输入和宽输入共模范围。采用单3.3V或5V电源供电，拥有8Vp-p的差分输入范围，非常适合需要高共模抑制比的宽动态范围应用。其典型积分非线性（INL）为±1LSB，14位无失码，信噪比（SNR）达81dB。它内置低漂移（最大20ppm/°C）、2.048V或4.096V的温度补偿基准源。还具备高速SPI兼容串行接口，支持CMOS或LVDS。每通道5Msps的快速吞吐量和单周期延迟，使其非常适合各种高速应用。每通道功耗仅45mW，并提供小憩和睡眠模式，可在非工作期间将功耗降至26μW，进一步节省电能。

商品特性

每通道5Msps吞吐量
四个同步采样通道
保证14位无失码
8Vp-p差分输入，宽输入共模范围
输入频率fIN = 2.2MHz时，典型信噪比81dB
输入频率fIN = 2.2MHz时，典型总谐波失真–88dB
保证在125°C环境下正常工作
单3.3V或5V电源供电
低漂移（最大20ppm/°C）2.048V或4.096V内部基准源
1.8至2.5V I/O电压
CMOS或LVDS SPI兼容串行I/O
典型每通道功耗45mW
小型52引脚7mm×8mm QFN封装

应用领域

高速数据采集系统
通信
光网络
多相电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	5MHz
	通道数	4
	工作电压	3.3V~5V
	接口类型	SPI
	差分输入	是
	积分非线性	0.4LSB

	属性	参数值
	工作温度	0℃~+70℃
	信噪比	81dB
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	可变增益	不支持
	ADC架构	SAR
	静态电流	20uA
	全量程范围(FSR)	8V
