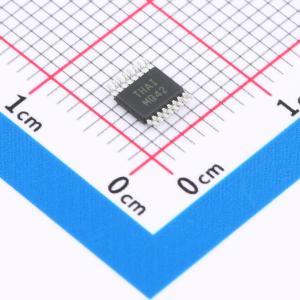

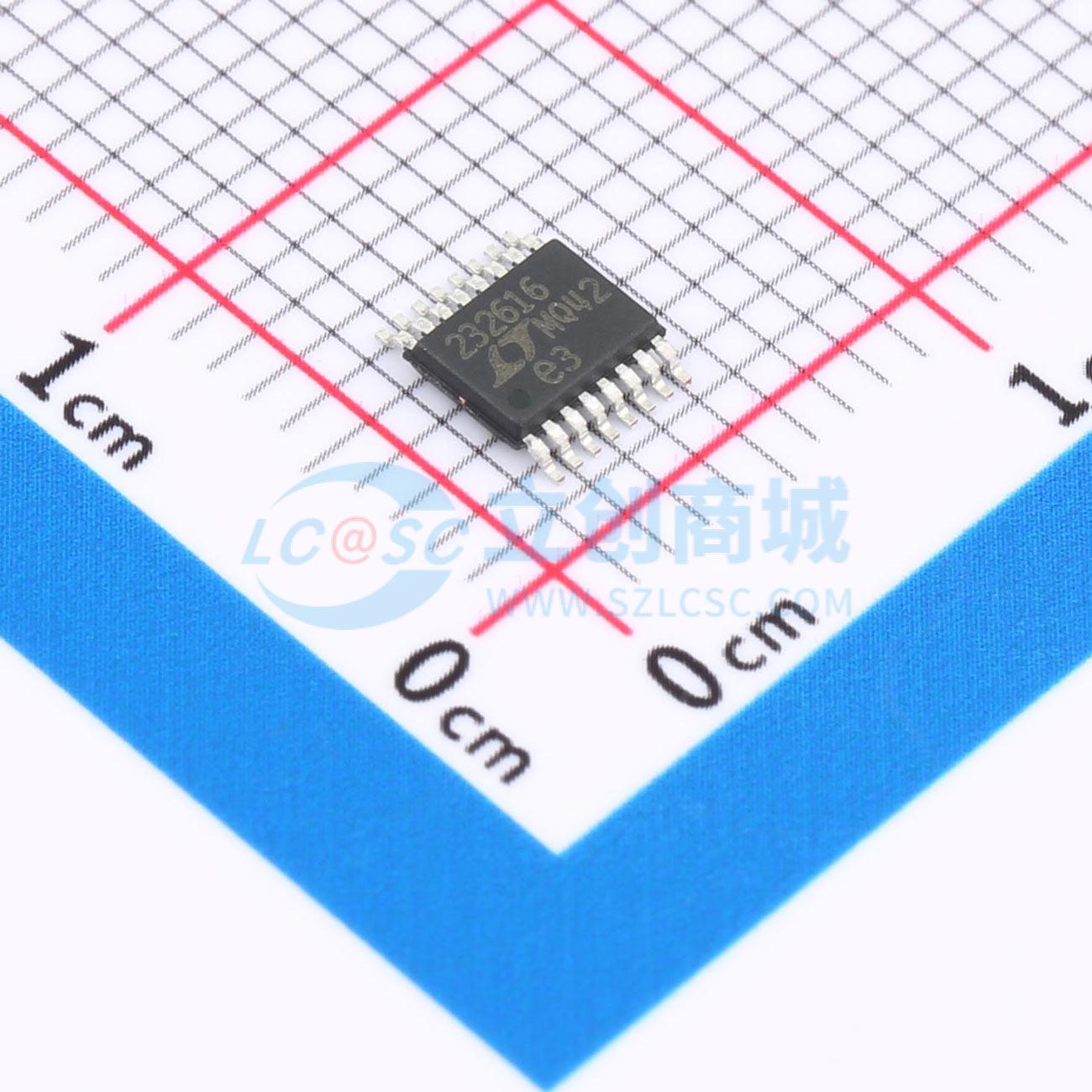

温馨提醒：图片仅供参考，商品以实物为准

LTC2326HMS-16#PBF

具 93.5dB SNR 的 16 位、250ksps、±10.24V 真正双极、伪差分输入 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、高速16位逐次逼近寄存器(SAR)ADC，具有伪差分输入。工作在单5V供电下，具有±10.24V真双极输入范围，适用于高电压应用。
品牌名称: ADI(亚德诺)
商品型号: LTC2326HMS-16#PBF
商品编号: C680097
商品封装: MSOP-16
包装方式: 管装
商品毛重: 0.04克(g)

商品参数

商品概述

LTC2326-16是一款低噪声、高速16位逐次逼近寄存器（SAR）ADC，具有伪差分输入。该器件采用单5V电源供电，拥有±10.24V的真双极性输入范围，非常适合需要宽动态范围的高压应用。LTC2326-16的最大积分非线性（INL）为±1.5LSB，在16位分辨率下无失码，信噪比（SNR）达93.5dB。 LTC2326-16内置可单次触发的基准缓冲器和低漂移（最大20ppm/℃）、2.048V的温度补偿基准源。它还具备高速SPI兼容串行接口，支持1.8V、2.5V、3.3V和5V逻辑电平，同时具有菊花链模式。该器件的吞吐量高达250ksps，且无周期延迟，非常适合各种高速应用。内部振荡器设定转换时间，简化了外部时序设计。LTC2326-16的功耗仅为28mW，在转换间隙自动进入休眠状态，从而降低了与采样率相关的功耗。此外，它还提供睡眠模式，可在非工作期间将功耗降至300μW，进一步节省电能。

商品特性

250ksps吞吐量
±1.5LSB积分非线性（最大值）
保证16位无失码
伪差分输入
真双极性输入范围：±6.25V、±10.24V、±12.5V
输入频率fIN = 2kHz时，典型信噪比93.5dB
输入频率fIN = 2kHz时，典型总谐波失真–111dB
保证在125℃环境下正常工作
单5V电源供电
低漂移（最大20ppm/℃）
2.048V内部基准源
内置可单次触发的基准缓冲器
无流水线延迟，无周期延迟
1.8至5V I/O电压
支持菊花链模式的SPI兼容串行I/O
内部转换时钟
典型功耗28mW
16引脚MSOP封装

应用领域

可编程逻辑控制器
工业过程控制
高速数据采集
便携式或紧凑型仪器
自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	1.5LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	93.5dB
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	可变增益	不支持
	ADC架构	SAR
	静态电流	60uA
