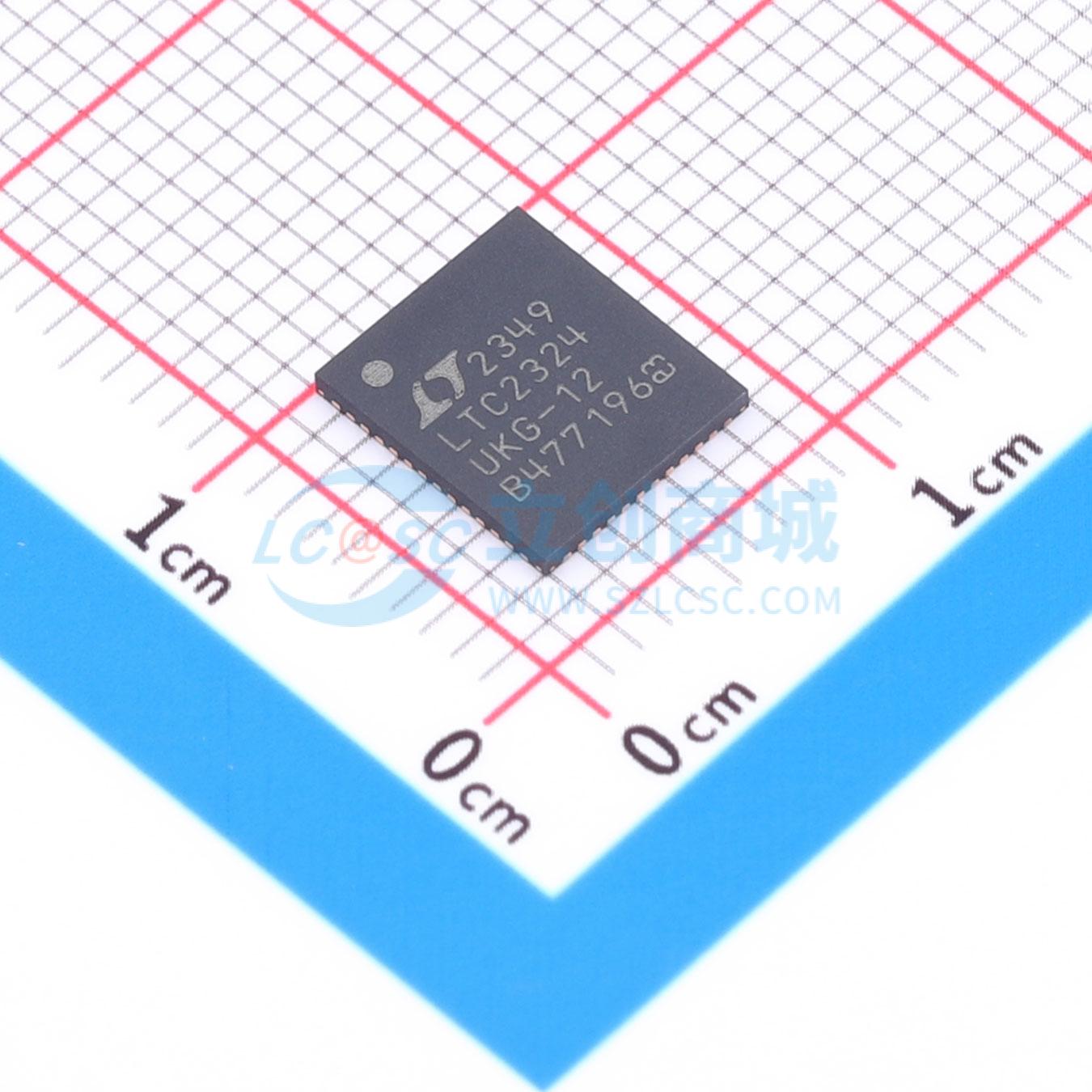

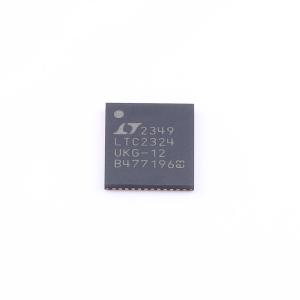

温馨提醒：图片仅供参考，商品以实物为准

LTC2324IUKG-12#TRPBF

4 通道、12 位带符号位、每通道 2Msps、同时采样 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、高速四通道12位加符号位逐次逼近寄存器(SAR)ADC，具有差分输入和宽输入共模范围。
品牌名称: ADI(亚德诺)
商品型号: LTC2324IUKG-12#TRPBF
商品编号: C680071
商品封装: QFN-52-EP(7x8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

一款低噪声、高速的四路12位加符号逐次逼近寄存器（SAR）模数转换器（ADC），具备差分输入和宽输入共模范围。采用单3.3V或5V电源供电，拥有8Vp-p的差分输入范围，非常适合需要高共模抑制比和宽动态范围的应用。其典型积分非线性（INL）为±0.5LSB，12位无失码，信噪比（SNR）达78dB。片上集成了低漂移（最大20ppm/°C）的2.048V或4.096V温度补偿基准源。还具备高速SPI兼容串行接口，支持CMOS或LVDS。每通道2Msps的快速吞吐量且无延迟，使其非常适合各种高速应用。每通道仅消耗40mW功率，并提供打盹和睡眠模式，可在非工作期间将功耗降至26μW，进一步节省电能。

商品特性

每通道2Msps吞吐量
四个同时采样通道
保证12位无失码
8Vp-p差分输入，宽输入共模范围
fIN = 500kHz时，典型信噪比78dB
fIN = 500kHz时，典型总谐波失真–88dB
保证在125°C下正常工作
单3.3V或5V电源
低漂移（最大20ppm/°C）2.048V或4.096V内部基准源
1.8V至2.5V I/O电压
CMOS或LVDS SPI兼容串行I/O
典型每通道功耗40mW
小型52引脚（7mm×8mm）QFN封装

应用领域

高速数据采集系统
通信
光网络
多相电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	2MHz
	通道数	4
	工作电压	3.3V；5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	78.5dB
	基准电压源	内置
	基准电压源温漂	3ppm/℃
	ADC架构	SAR
	静态电流	20uA
