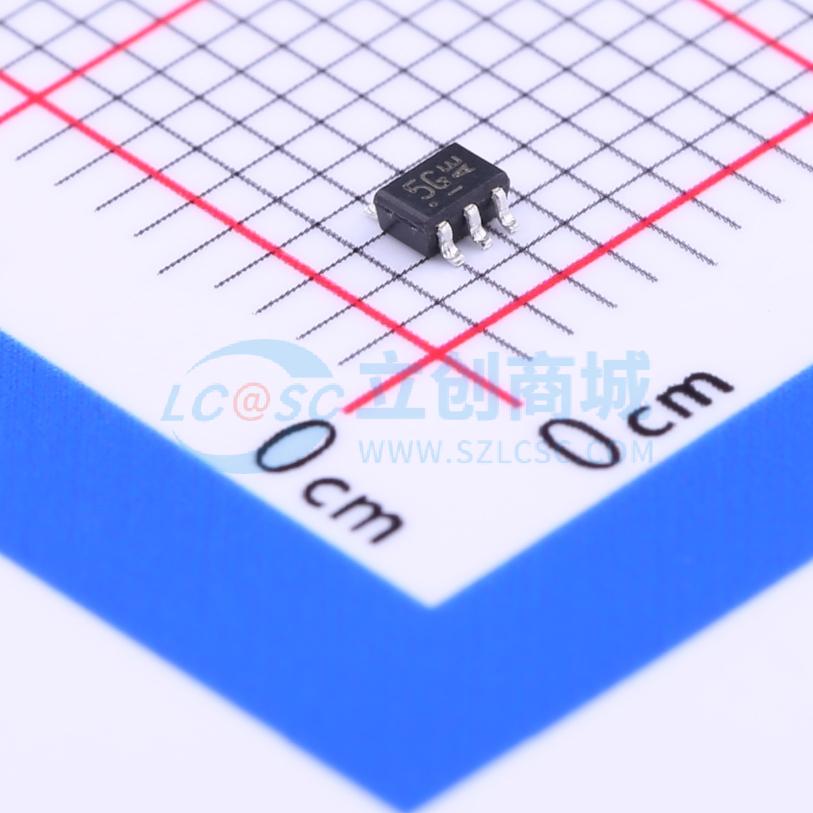

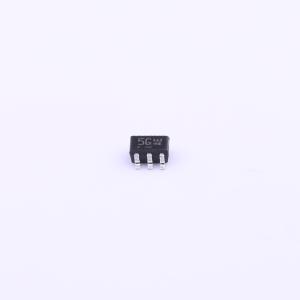

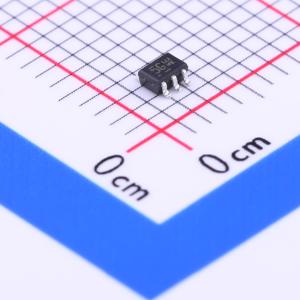

PG05GBUSV-RTK/P
单向ESD 5V截止 峰值脉冲电流：24A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- KEC
- 商品型号
- PG05GBUSV-RTK/P
- 商品编号
- C69776
- 商品封装
- USV(SC-70-5)
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 24A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 10uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品特性
- 200瓦峰值脉冲功率（tp=8/20μs）
- 高速数据线瞬态保护，符合IEC 61000-4-2（ESD）标准，空气放电15kV，接触放电8kV
- 符合IEC 61000-4-4（EFT）标准，40A（tp=5/50ns）
- 符合IEC 61000-4-5（雷击）标准，24A（tp = 8 / 20μs）
- 保护四条I/O线
- 低钳位电压
- 低工作电流和泄漏电流
- 适用于便携式电子产品的小型封装
应用领域
- 手机及配件
- 无绳电话
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 机顶盒、DVD播放器
- 数码相机
