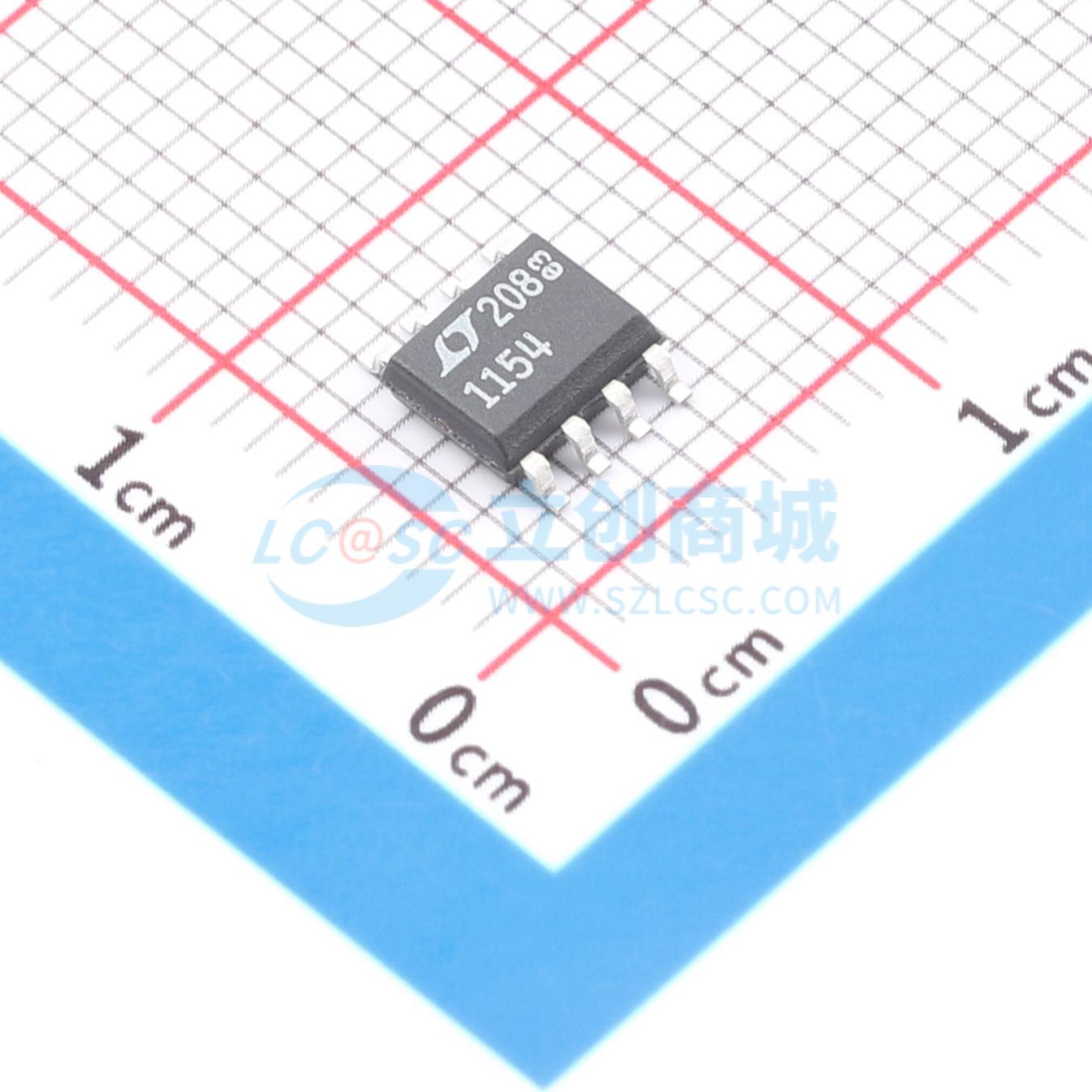

LTC1154CS8#TRPBF

高压侧微功率 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单高端栅极驱动器允许使用低成本N沟道FET进行高端开关应用。内部电荷泵将栅极驱动电压提升至正电源轨以上，无需外部组件即可完全增强N沟道MOS开关。微功耗运行，待机电流为8μA，工作电流为85μA，可在几乎所有系统中实现最高效率。芯片上包含可编程过流检测。可以添加时间延迟，以防止在高浪涌电流负载上误触发。还提供一个高电平有效关断输入，可直接连接到标准PTC热敏电阻以实现热关断。提供一个开漏输出，用于向微处理器报告开关状态。提供一个低电平有效使能输入，用于成组控制多个开关。
品牌名称: ADI(亚德诺)
商品型号: LTC1154CS8#TRPBF
商品编号: C674679
商品封装: SO-8
包装方式: 编带
商品毛重: 0.174498克(g)

商品参数

商品概述

LTC1154单高端栅极驱动器允许在高端开关应用中使用低成本N沟道FET。内部电荷泵将栅极驱动电压提升至正电源轨之上，无需外部元件即可完全增强N沟道MOS开关。微功耗运行，待机电流为8µA，工作电流为85µA，几乎可在所有系统中实现最高效率。芯片上集成了可编程过流检测功能。可添加时间延迟，以防止高浪涌电流负载出现误触发。还提供了一个高电平有效的关断输入，可直接与标准PTC热敏电阻连接以实现热关断。提供一个漏极开路输出，用于向微处理器报告开关状态。提供一个低电平有效的使能输入，用于成组控制多个开关。 LTC1154提供8引脚DIP和8引脚SOIC两种封装。

商品特性

完全增强N沟道功率MOSFET
8µA I₀待机电流
85µA I₀导通电流
无需外部电荷泵电容
4.5V至18V电源范围
短路保护
通过PTC热敏电阻实现热关断
状态输出指示关断
提供8引脚SOIC和PDIP封装

应用领域

笔记本电脑电源开关
SCSI终端电源开关
蜂窝电话电源管理
电池充电与管理
高端工业和汽车开关
步进电机和直流电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	110us
	下降时间(tf)	36us
	特性	短路保护(SCP)；过热保护(OPT)
	工作温度	0℃~+70℃
	静态电流(Iq)	8uA
