LT8580EDD#PBF

升压/SEPIC/反相 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 配备1A、65V开关以及软启动和同步功能的升压/SEPIC/反相DC/DC转换器
品牌名称: ADI(亚德诺)
商品型号: LT8580EDD#PBF
商品编号: C673907

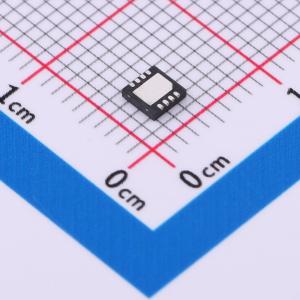

商品封装: DFN-8-EP(3x3)
包装方式: 管装
商品毛重: 0.313333克(g)

商品参数

商品概述

LT8580是一款包含内部1A, 65V开关的PWM DC/DC转换器。LT8580可以配置为升压、SEPIC或反相转换器。

LT8580具有可调振荡器，通过从RT引脚到地的电阻设置。此外，LT8580可以与外部时钟同步。该部件的开关频率可以自由运行或同步，并且可以在200kHz到1.5MHz之间设置。

LT8580还具有创新的SHDN引脚电路，允许处理缓慢变化的输入信号和可调欠压锁定功能。

其他特性如频率回折和软启动也被集成。LT8580提供小巧的热增强型3mm x 3mm 8引脚DFN和8引脚MSOP封装。

商品特性

1A, 65V 功率开关
可调开关频率
单个反馈电阻设置 VOUT
可同步到外部时钟
高增益
SHDN 引脚接受缓慢变化的输入信号
宽输入电压范围：2.55V 至 40V
低 VCESAT 开关：在 0.75A（典型值）下为 400mV
集成软启动功能
可轻松配置为升压、SEPIC 或反相转换器
用户可配置的欠压锁定 (UVLO)
与 LT3580 引脚兼容
小型增强散热 8 引脚 3mm x 3mm DFN 和 8 引脚 MSOP 封装
符合 AEC-Q100 汽车应用标准

应用领域

VFD 偏压电源
TFT-LCD 偏置电源
GPS 接收器
DSL 调制解调器
本地电源供应

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.55V~40V
	输出电压	1.2V~65V
	输出电流	-
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式；SEPIC；升压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
