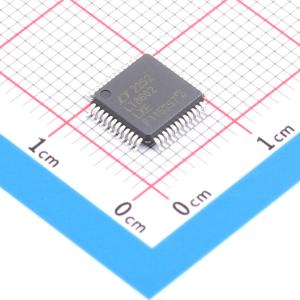

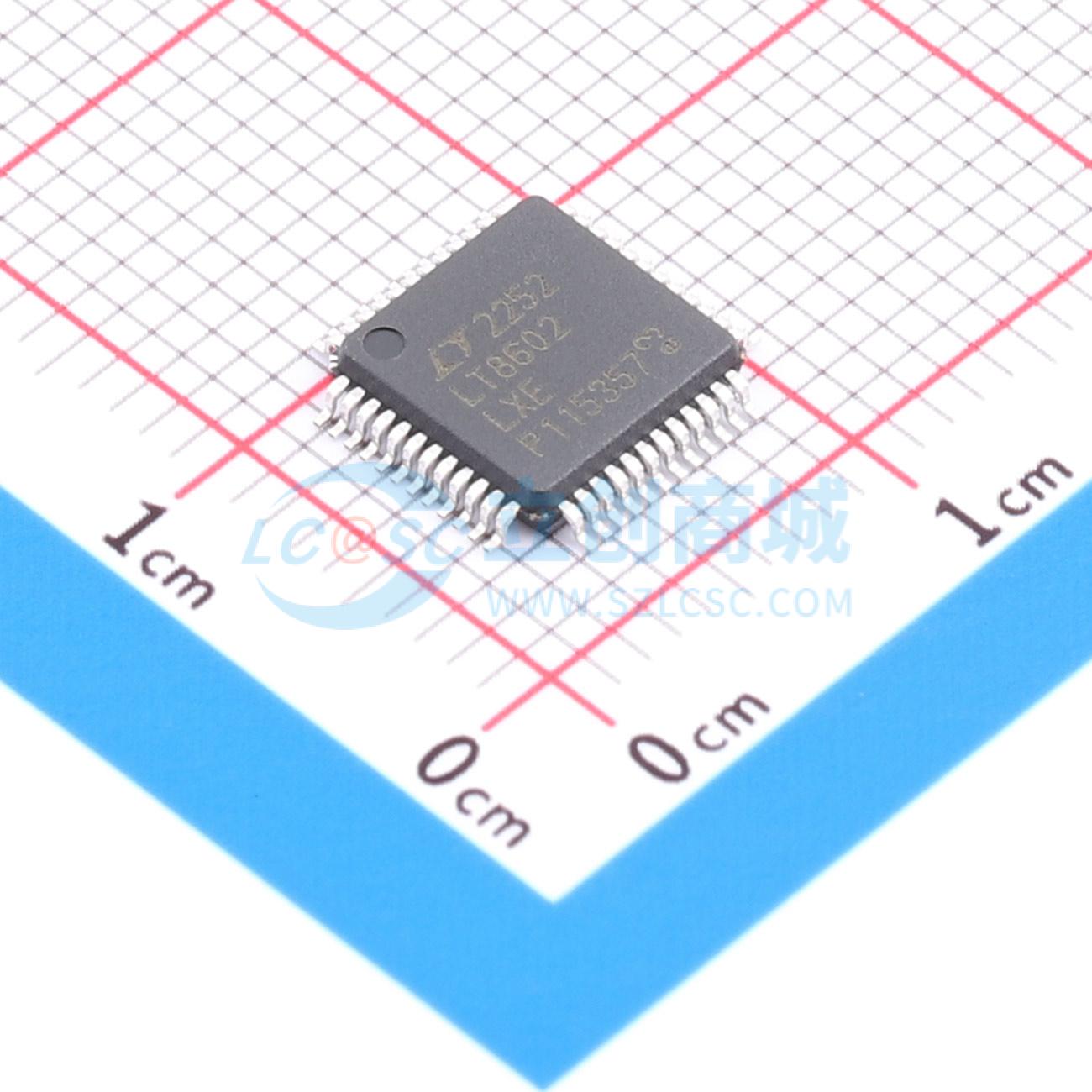

温馨提醒：图片仅供参考，商品以实物为准

LT8602ELXE#PBF

42V四通道单片式同步降压稳压器

品牌名称: ADI(亚德诺)
商品型号: LT8602ELXE#PBF
商品编号: C673931
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.808克(g)

商品参数

商品概述

LT8602是一款四通道、电流模式、单片降压开关稳压器，具备可编程上电复位功能。所有稳压器均与单个振荡器同步，其频率可在250kHz至2.2MHz之间调节。LT8602可配置为微功耗突发模式工作或轻载时的脉冲跳跃模式工作。在以下应用中，四个稳压器全部工作时，微功耗模式下的静态电流为30μA。高压通道为同步降压稳压器，输入电压范围为3V至42V。输出电流分别高达1.5A（OUT1）和2.5A（OUT2）。低压通道的输入电压范围为2.6V至5.5V。内部同步功率开关可实现高效运行，输出电流高达1.8A。LT8602采用两相时钟，通道1和3与通道2和4相差180°工作，以降低HV和LV输入的输入纹波电流。所有通道均具备逐周期电流限制功能，可防止输出短路。热关断功能提供额外保护。 LT8602提供40引脚6mm×6mm QFN或48引脚7mm×7mm LQFP封装。

商品特性

灵活的电源系统，可提供四个输出，输入范围宽
两个高压同步降压稳压器：输入电压范围3V至42V，输出电流分别高达2.5A和1.5A，效率高达93%
两个低压同步降压稳压器：输入电压范围2.6V至5.5V，输出电流高达1.8A，效率达94%
电阻可编程且可同步
开关频率250kHz至2.2MHz
低纹波突发模式工作：输入12V时静态电流30μA，输出纹波<15mV
可编程上电复位
电源正常指示
两相时钟可降低输入电流纹波
提供热增强型40引脚QFN（6mm×6mm）或48引脚（7mm×7mm）LQFP封装

应用领域

汽车系统
分布式电源调节
工业控制和电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~42V
	输出电压	-
	输出电流	1.5A；2.5A；1.8A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
