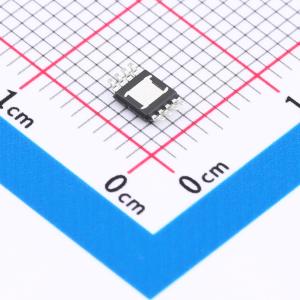

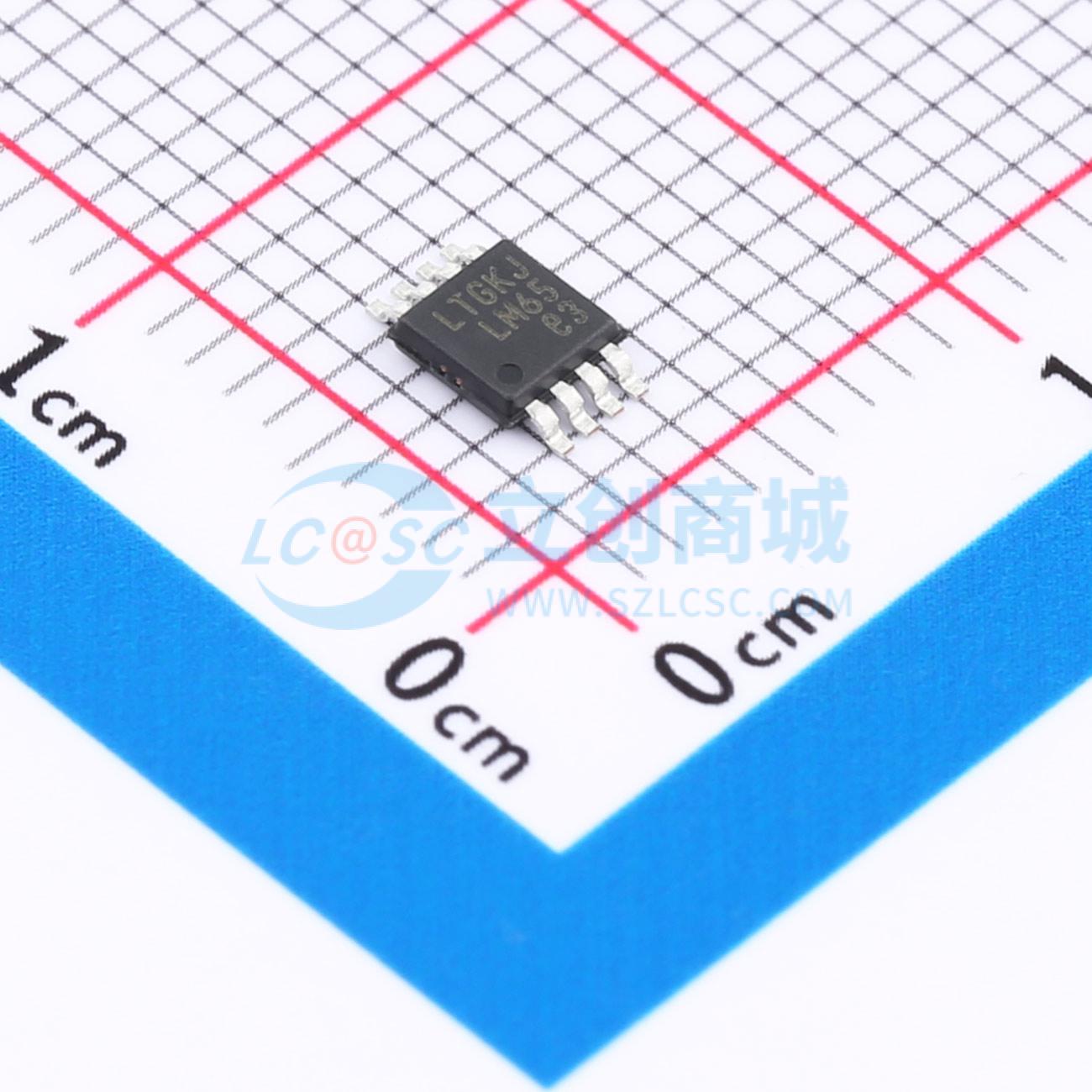

LT8580EMS8E#PBF

配备1A、65V开关以及软启动和同步功能的升压/SEPIC/反相DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款PWM DC/DC转换器，包含一个内部1A、65V开关。可配置为升压、SEPIC或反相转换器。具有一个可调振荡器，由RT引脚到地的电阻设置。此外，它可以与外部时钟同步，开关频率可以自由运行或同步，范围为200kHz至1.5MHz。还具有创新的SHDN引脚电路，允许缓慢变化的输入信号和可调欠压锁定功能。集成了频率折返和软启动等附加功能。采用小型热增强型3mm×3mm 8引脚DFN和8引脚MSOP封装。
品牌名称: ADI(亚德诺)
商品型号: LT8580EMS8E#PBF
商品编号: C673909
商品封装: MSOP-8-EP
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

LT8580是一款PWM DC/DC转换器，内置一个1A、65V的开关。LT8580可配置为升压、SEPIC或反相转换器。 LT8580具有一个可调振荡器，通过一个从RT引脚连接到地的电阻进行设置。此外，LT8580可以与外部时钟同步。该器件的开关频率可以自由运行或同步，并且可以设置在200kHz至1.5MHz之间。 LT8580还具有创新的SHDN引脚电路，允许缓慢变化的输入信号，并具备可调欠压锁定功能。还集成了频率折返和软启动等附加功能。LT8580提供小型散热增强型3mm×3mm 8引脚DFN和8引脚MSOP封装。

商品特性

1A、65V功率开关
可调开关频率
单个反馈电阻设置输出电压
可与外部时钟同步
高增益SHDN引脚可接受缓慢变化的输入信号
宽输入电压范围：2.55V至40V
低VCESAT开关：0.75A时为400mV（典型值）
集成软启动功能
易于配置为升压、SEPIC或反相转换器
用户可配置欠压锁定（UVLO）
与LT3580引脚兼容
小型散热增强型8引脚3mm×3mm DFN和8引脚MSOP封装
通过AEC-Q100汽车应用认证

应用领域

VFD偏置电源
TFT-LCD偏置电源
GPS接收器
DSL调制解调器
本地电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	2.55V~40V
	输出电压	-
	输出电流	1A
	开关频率	200kHz~1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	反相式；SEPIC；升压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
