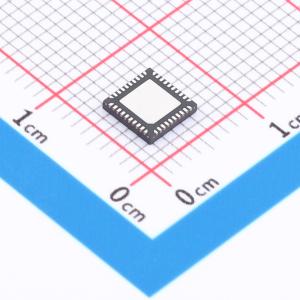

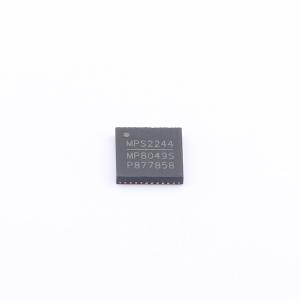

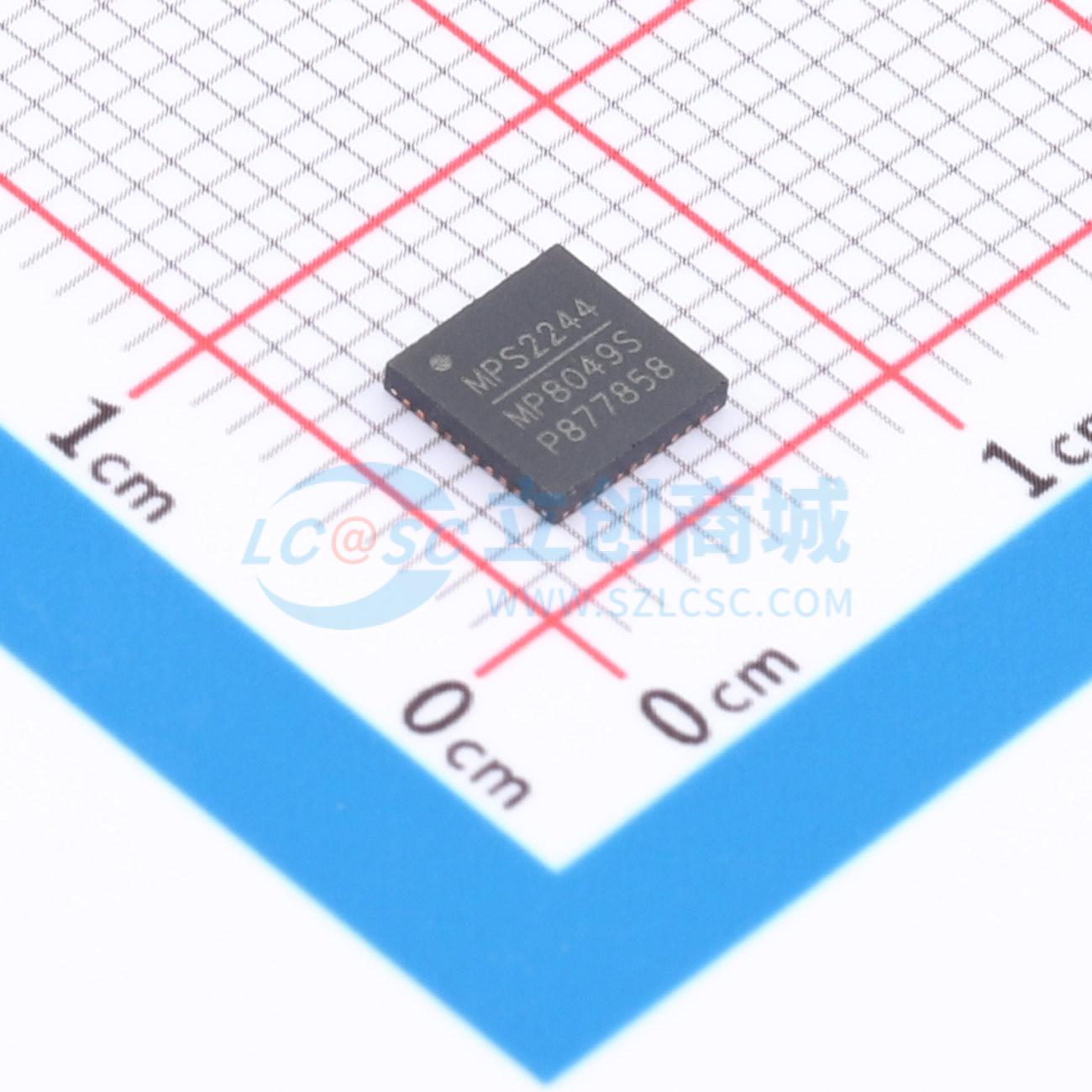

温馨提醒：图片仅供参考，商品以实物为准

MP8049SDU-LF-Z

24V, 5.5A 四通道功率半桥

SMT扩展库PCB免费打样

描述: 是一个可配置的双通道全桥或四通道半桥，可配置为D类音频放大器的输出级。每个全桥可以独立驱动作为立体声单端音频放大器，也可以在桥接负载（BTL）音频放大器配置中互补驱动。具有低电流关断模式、待机模式、输入欠压保护、电流限制、热关断和故障标志信号输出。所有通道的驱动器都与标准逻辑信号接口。采用40引脚QFN 5X5封装。
品牌名称: MPS(芯源)
商品型号: MP8049SDU-LF-Z
商品编号: C6097223
商品封装: QFN-40(5x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MP8049S 是一款可配置的双通道全桥或四通道半桥器件，可配置为 D 类音频放大器的输出级。每个全桥可作为立体声单端音频放大器独立驱动，也可在桥接负载 (BTL) 音频放大器配置中互补驱动。 MP8049S 具有低电流关断模式、待机模式、输入欠压保护、电流限制、热关断和故障标志信号输出等特性。所有通道的驱动器均与标准逻辑信号接口。 MP8049S 采用 40 引脚 QFN 5X5 封装。

商品特性

5V 至 26V VDD
±5.5A 峰值电流输出
高达 1MHz 的开关频率
受保护的集成 0.14Ω 功率开关
10ns 开关死区时间
所有开关均有电流限制
内部欠压保护
内部热保护
短路保护
故障输出标志
桥接负载输出功率：在 24V、8Ω 条件下，每通道 37W

应用领域

平板电视
家庭影院
DVD 接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	四声道
	输出功率	30Wx4@8Ω
	工作电压	5V~26V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	3.5mA
	工作温度	-40℃~+125℃
	信噪比	100dB
	电源纹波抑制比(PSRR)	70dB
	效率	92%
