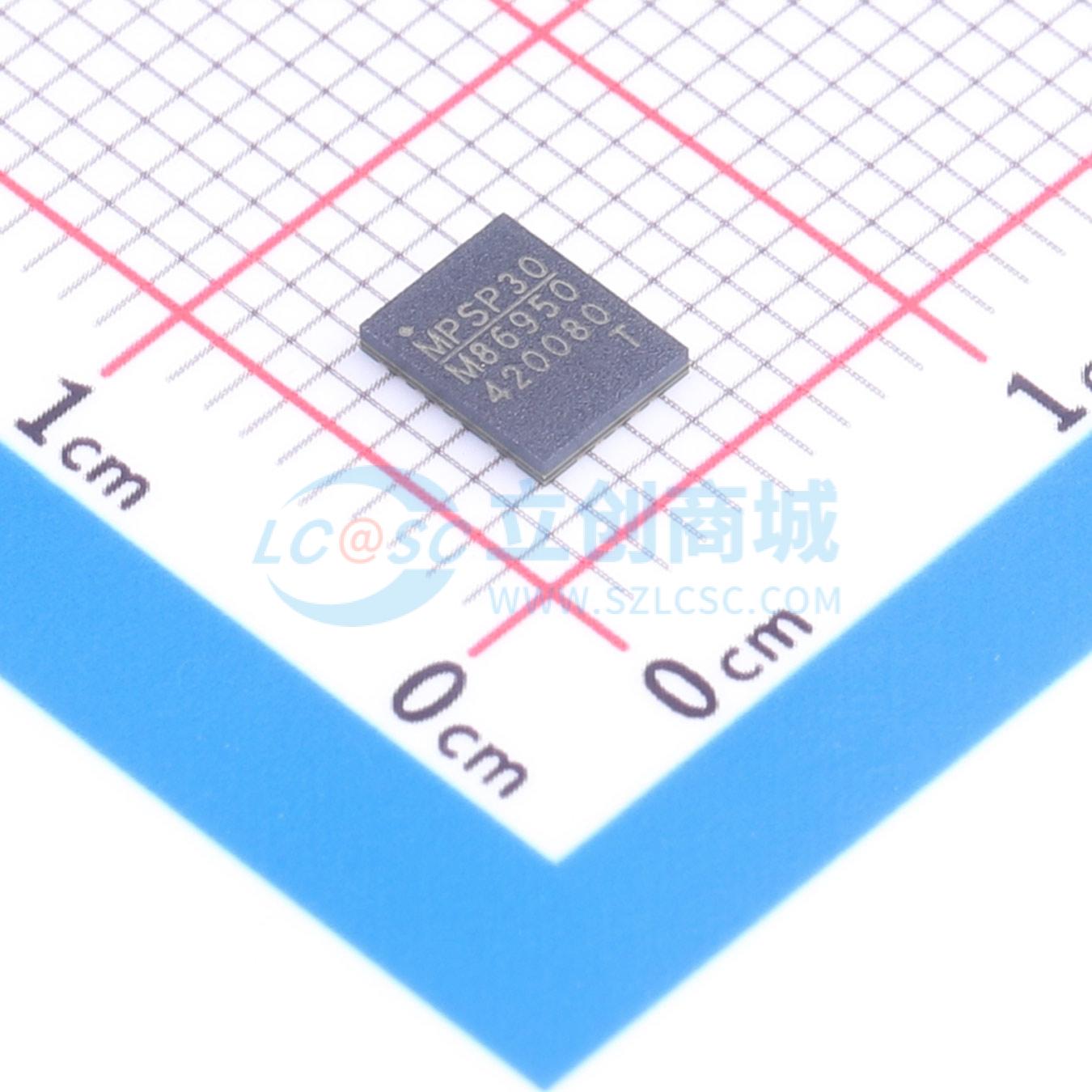

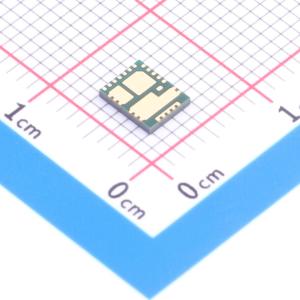

温馨提醒：图片仅供参考，商品以实物为准

MP86950GLVT-Z

智能相位解决方案，集成内部功率MOSFET和栅极驱动器的单片半桥

SMT扩展库PCB免费打样

描述: MP86950 是一款单片半桥芯片，内置功率 MOSFET 和栅极驱动器。MP86950 在 4.5V 至 16V 的宽输入电源范围内可实现 50A 的连续输出电流。MP86950 是一款单片集成电路，每相可驱动高达 50A 的电流。集成的 MOSFET 和驱动器通过优化死区时间和降低寄生电感实现了高效率。MP86950 的工作频率范围为 100kHz 至 2MHz。MP86950 具备诸多特性，可简化系统设计。MP86950 与三态脉冲宽度调制（PWM）信号控制器兼容，拥有 Accu - SenseTM 电流检测功能以监测电感电流，还具备温度检测功能以报告结温。MP86950 非常适合对高效率和小尺寸要求严苛的服务器应用。MP86950 采用小型 TLGA - 27（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP86950GLVT-Z
商品编号: C6097231
商品封装: TLGA-27(4x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MP86950 是一款单片半桥芯片，内置功率 MOSFET 和栅极驱动器。MP86950 在 4.5V 至 16V 的宽输入电源范围内可实现 50A 的连续输出电流。 MP86950 是一款单片集成电路，每相可驱动高达 50A 的电流。集成的 MOSFET 和驱动器通过优化死区时间和降低寄生电感实现了高效率。MP86950 的工作频率范围为 100kHz 至 2MHz。 MP86950 具备诸多特性，可简化系统设计。MP86950 与三态脉冲宽度调制（PWM）信号控制器兼容，拥有 Accu - SenseTM 电流检测功能以监测电感电流，还具备温度检测功能以报告结温。 MP86950 非常适合对高效率和小尺寸要求严苛的服务器应用。MP86950 采用小型 TLGA - 27（4mmx5mm）封装。

商品特性

4.5V 至 16V 宽工作输入范围
50A 输出电流
具备 Accu - SenseTM 电流检测功能
温度检测功能
接受三态脉冲宽度调制（PWM）信号
电流限制保护
过温保护（OTP）
故障报告
采用 TLGA - 27（4mmx5mm）封装

应用领域

服务器核心电压
显卡核心稳压器
电源模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	工作电压	4.5V~16V
	下降时间(tf)	15ns

	属性	参数值
	传播延迟 tpLH	15ns
	传播延迟 tpHL	15ns
	特性	过流保护；过温保护
	工作温度	-40℃~+125℃
	静态电流(Iq)	60uA
