温馨提醒：图片仅供参考，商品以实物为准

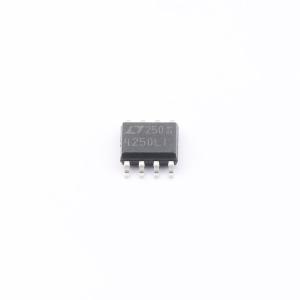

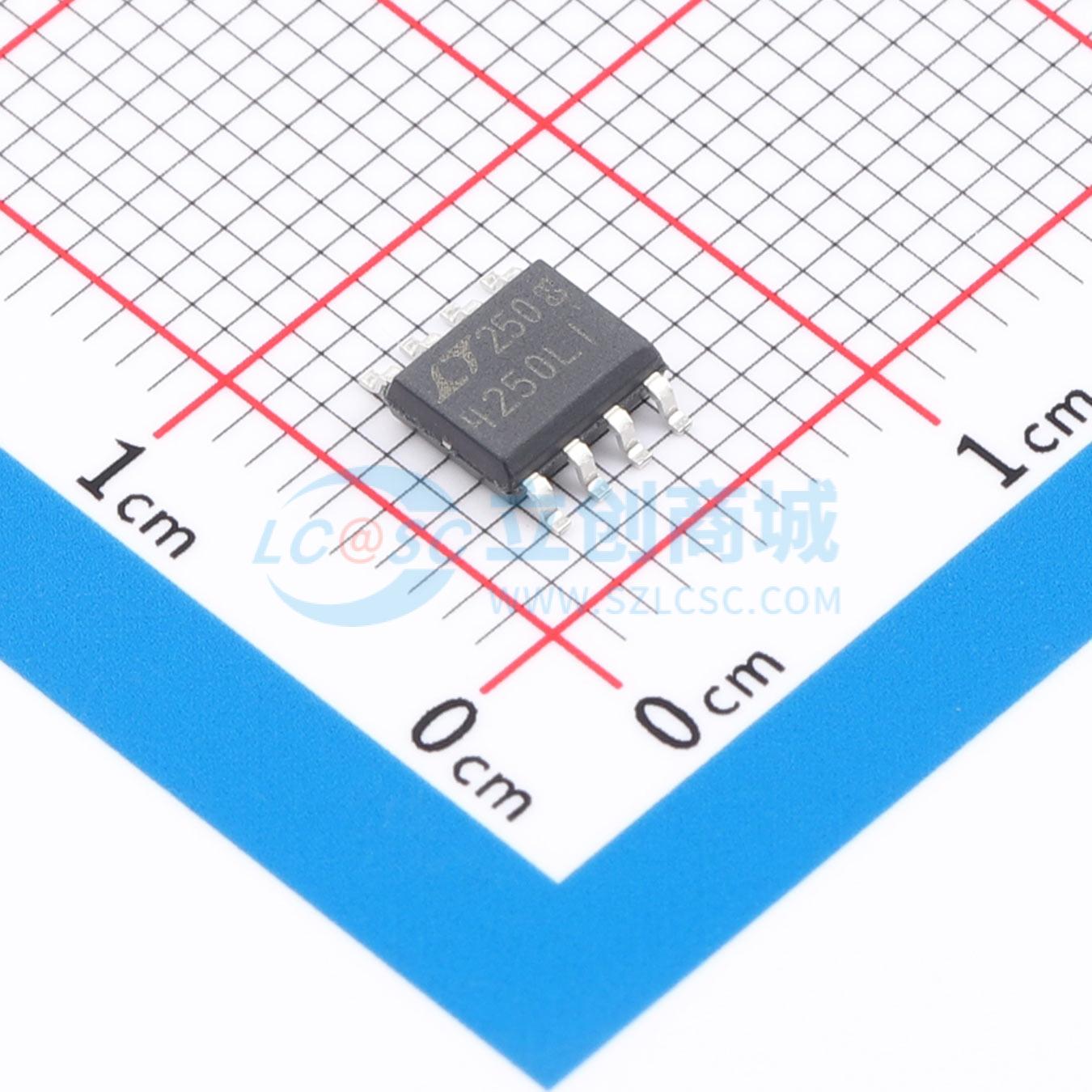

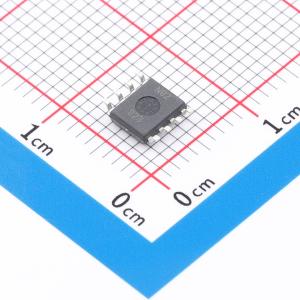

LT4250LIS8#TRPBF
负48V热插拔控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LT4250L/LT4250H是8引脚负48V热插拔控制器，可使电路板安全地插入带电背板或从带电背板中拔出。通过控制外部N沟道通晶体管的栅极电压，可将浪涌电流限制在可编程值。如果输入电压低于可编程欠压阈值或高于过压阈值，通晶体管将关断
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT4250LIS8#TRPBF
- 商品编号
- C671937
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.205363克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 外置FET | |
| 通道数 | 1 | |
| 阈值电压 | 50mV | |
| 触发电流 | - | |
| 工作电压 | 18V~80V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | - | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 4.9mm | |
| 宽度 | 3.9mm | |
| 高度 | 1.75mm |
商品概述
LT4250L/LT4250H是8引脚负48V热插拔控制器，可使电路板安全地插入带电背板或从带电背板中拔出。通过控制外部N沟道通晶体管的栅极电压，可将浪涌电流限制在可编程值。若输入电压低于可编程欠压阈值或高于过压阈值，通晶体管将关闭。可编程电流限制可保护系统免受短路影响。经过500μs超时后，电流限制将触发电子断路器。PWRGD（LT4250L）或PWRGD（LT4250H）信号可用于直接启用电源模块。LT4250L专为具有低电平使能输入的模块设计，而LT4250H则专为具有高电平使能输入的模块设计。 LT4250L/LT4250H提供8引脚PDIP和SO封装。
商品特性
- 允许在带电的–48V背板上安全插入和拔出电路板
- 断路器对电压阶跃和电流尖峰具有抗扰性
- 可编程浪涌和短路电流限制
- 与LT1640L/LT1640H引脚兼容
- 工作电压范围为–18V至–80V
- 可编程过压保护
- 可编程欠压锁定
- 电源正常控制输出
- 符合贝尔核心标准的开/关阈值
应用领域
- 中心局交换–48V分布式电源系统
- 负电源控制
