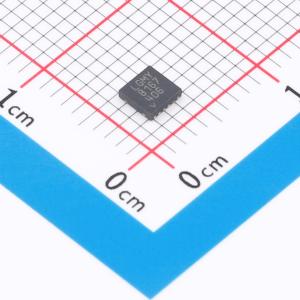

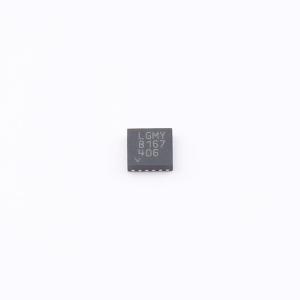

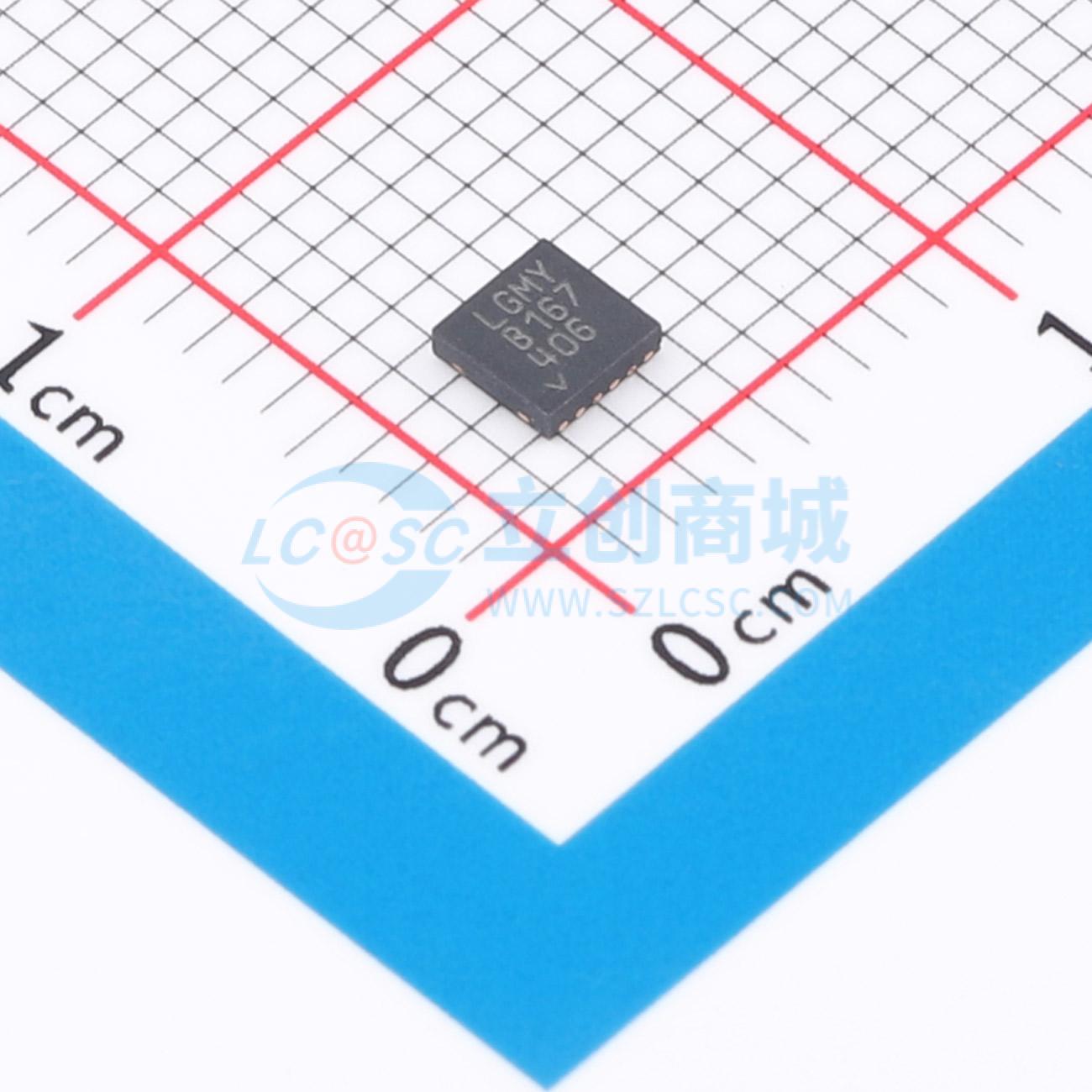

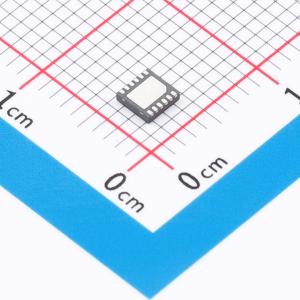

LT3909EDD#PBF

具 ±2% 电流匹配准确度的两串 x 60mA、2MHz 升压型 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款具有固定 2MHz 升压 DC/DC 转换器的 2 串 × 60mA LED 驱动器，能够驱动高达 36V 的 LED。每个 LED 串包含一个精确的高端电流源，电流匹配精度为 ±2%。输出电压可适应 LED 正向电压 (VF) 的变化，以实现最佳效率。最大 LED 电流可通过单个电阻在每串 10mA 至 60mA 的范围内进行编程
品牌名称: ADI(亚德诺)
商品型号: LT3909EDD#PBF
商品编号: C671647
商品封装: DFN-12-EP(3x3)
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LT3909 是一款双串 x 60mA 的 LED 驱动器，配备有固定 2MHz 升压 DC/DC 转换器，能够驱动高达 36V 的 LED。每条 LED 串包含一个精确的高压侧电流源，具有 ±2% 的电流匹配精度。输出电压会根据 LED 正向电压的变化进行调整，以达到最佳效率。

可以通过单个电阻将每条串的最大 LED 电流从 10mA 编程至 60mA。LED 亮度可以通过模拟调光（最高可达 10:1）或 PWM 调光（在 100Hz 时最高可达 40,000:1，在 25kHz 时最高可达 160:1）来降低（与 VOUT 泄漏无关）。LED 引脚可以并联以提供更高的 LED 电流。

其他功能包括：可编程最大 VOUT 用于开路 LED 保护、故障标志以指示开路 LED 或 LED 短接到 GND 以及内部调节环路以安全限制结温。LT3909 还包括内部补偿、内部软启动和微功耗关断。LT3909 提供 12 引脚 (3mm x 3mm) DFN 和 12 引脚 MSOP 封装。

应用领域

PDA，手持电脑
GPS接收机
汽车显示屏
高对比度仪表盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.9V~40V
	开关频率	2MHz
	通道数	2
	输出电流	60mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2%
