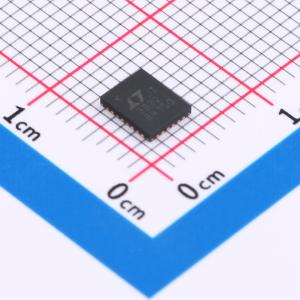

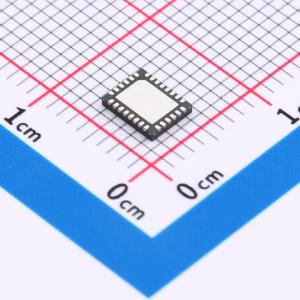

LT3932EUFD#PBF

3.6V至36V输入电压范围的高精度LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 36V、2A 同步降压型 LED 驱动器
品牌名称: ADI(亚德诺)
商品型号: LT3932EUFD#PBF
商品编号: C671662
商品封装: QFN-28-EP(4x5)
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

36V、2A同步降压LED驱动器，采用Silent Switcher架构以最小化EMI/EMC辐射，利用固定频率峰值电流控制，并为一串LED提供PWM调光。LED电流可以通过CTRL引脚上的模拟电压或脉冲占空比进行编程。通过连接到FB引脚的电阻分压器可以设置输出电压限制。

开关频率可以通过RT引脚上的外部电阻或SYNC/SPRD引脚上的外部时钟在200kHz至2MHz之间进行编程。启用可选的扩频频率调制后，频率可在100%至125%之间变化以减少EMI。LT3932还包括一个用于外部高侧PMOS的驱动器，以便进行PWM调光，并且当没有外部信号可用时，内置PWM信号发生器可用于PWM调光的模拟控制。LT3932-1允许更高的调光比。

其他功能包括LED电流监测、精确的EN/UVLO引脚阈值、开路和短路负载条件下的开漏故障报告以及热关断。

应用领域

汽车照明
工业和通用照明
机器视觉系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3.6V~36V
	开关频率	200kHz~2MHz
	通道数	1
	输出电压	0V~36V
	输出电流	2A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	1.5%
