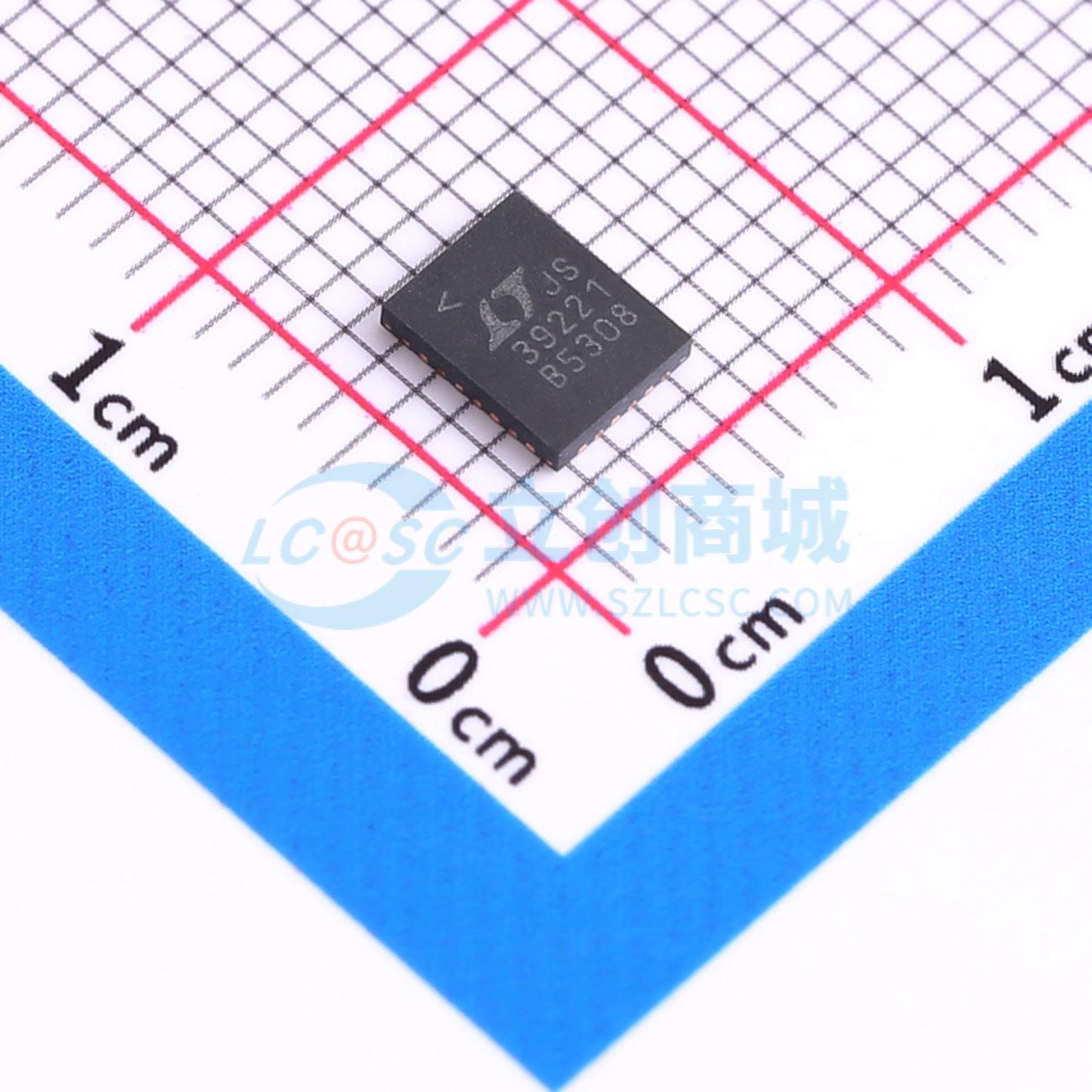

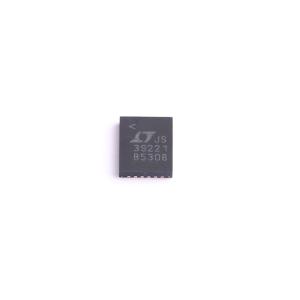

LT3922EUFD-1#PBF

具有 25,000:1 PWM 调光功能的 36V、2.3A 同步升压型 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单片、同步、升压型 DC/DC 转换器，采用固定频率、峰值电流控制，并为一串 LED 提供 PWM 调光。LED 电流可通过模拟电压或 CTRL 引脚的脉冲占空比进行编程。通过外部检测电阻，在较宽的输出电压范围内可保持 ±2% 的电流调节。开关频率可通过 RT 引脚的外部电阻或 SYNC/SPRD 引脚的外部时钟从 200kHz 编程到 2MHz
品牌名称: ADI(亚德诺)
商品型号: LT3922EUFD-1#PBF
商品编号: C671657
商品封装: QFN-28-EP(4x5)
包装方式: 管装
商品毛重: 0.361667克(g)

商品参数

商品概述

LT3922-1是一款单片、同步升压型DC/DC转换器，采用固定频率峰值电流控制，并为一串LED提供PWM调光功能。LED电流可通过模拟电压或CTRL引脚的脉冲占空比进行编程设定。通过外部检测电阻，LT3922-1可在很宽的输出电压范围内保持±2%的电流调节精度。开关频率可通过RT引脚的外部电阻在200kHz至2MHz范围内进行编程设定，也可通过SYNC/SPRD引脚施加的外部时钟进行设定。启用可选的扩频频率调制功能后，频率将在100%至125%之间变化，以降低EMI。LT3922-1还包含一个用于外部高端PMOS的驱动器，用于PWM调光，以及一个内部PWM信号发生器，用于对PWM调光进行模拟控制。当有外部信号时，LT3922-1可使用100Hz的PWM脉冲实现25,000:1的PWM调光。其他特性包括：用于CTRL和PWM引脚的精确外部参考电压、LED电流监视器、精确的EN/UVLO引脚阈值、用于开路和短路负载情况的开漏故障报告以及热关断功能。

商品特性

±2% LED电流调节精度
±2%输出电压调节精度
100Hz下实现25,000:1的PWM调光
128:1内部PWM调光
扩频频率调制
低EMI的静音开关架构
可工作于升压、降压和升降压模式
2.8V至36V输入电压范围
高达34V的LED串电压
2.3A、40V内部开关
带SYNC功能，开关频率范围为200kHz至2MHz
模拟或占空比LED电流控制
LED开路/短路保护及故障指示
热增强型28引脚（4mm×5mm）QFN封装

应用领域

汽车和工业照明
机器视觉

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.8V~36V
	开关频率	200kHz~2MHz
	通道数	1
	输出电流	2.3A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2%
