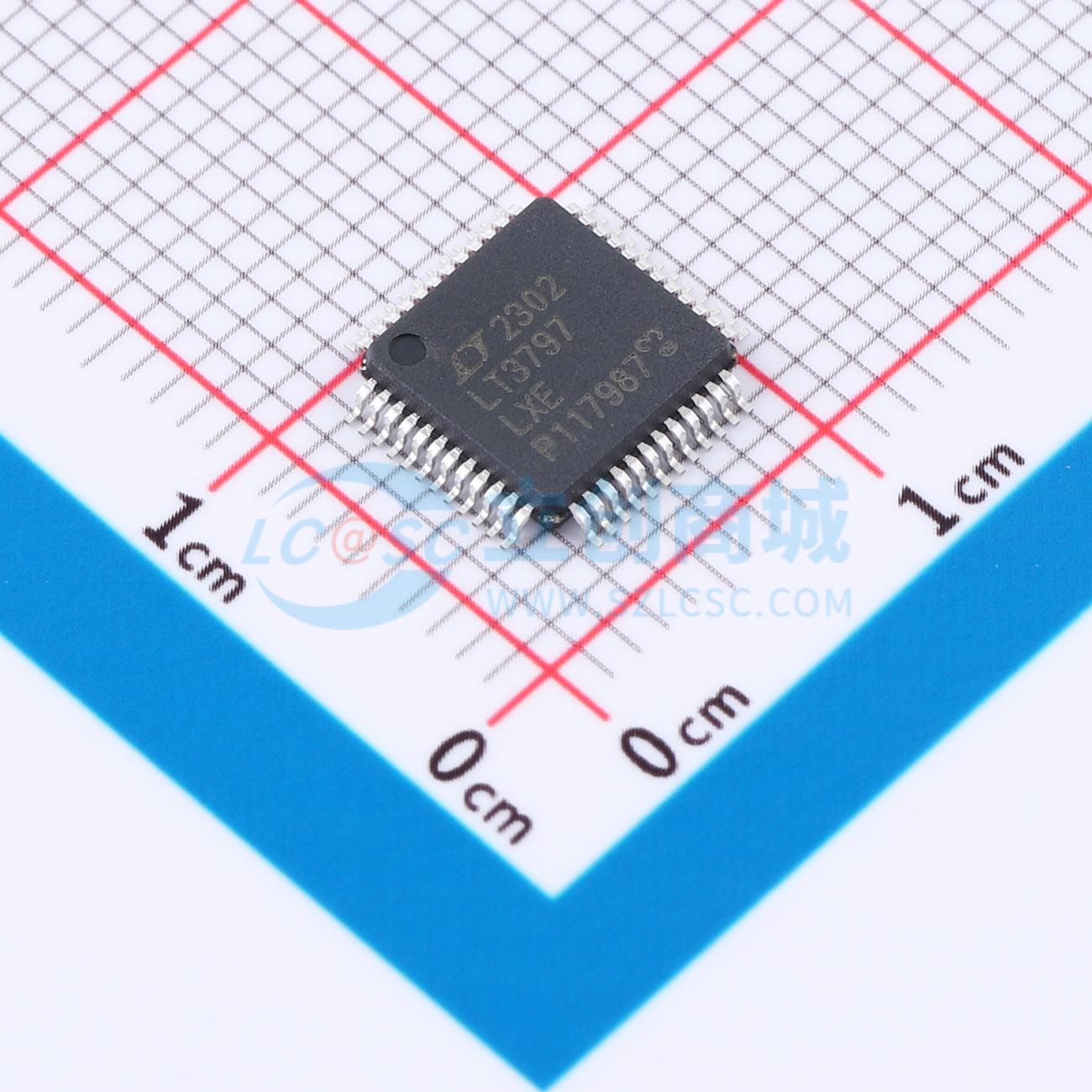

温馨提醒：图片仅供参考，商品以实物为准

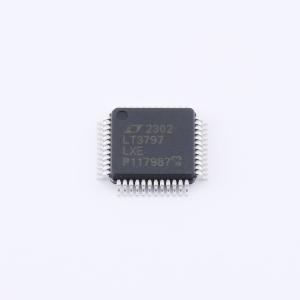

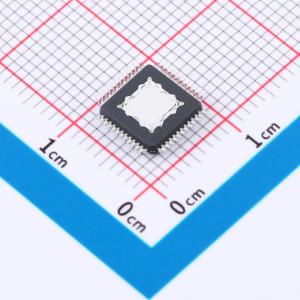

LT3797ELXE#PBF
三路输出 LED 驱动器控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3797ELXE#PBF
- 商品编号
- C671587
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.676克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 100kHz~1MHz | |
| 通道数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LT3797是一款三输出DC/DC控制器，专为驱动三组LED灯串而设计。其固定频率、电流模式架构可在宽范围的电源和输出电压下实现稳定运行。LT3797集成了一个DC/DC转换器，可为三个通道的N沟道MOSFET栅极驱动器提供稳定的7.5V电源。这种高效转换器使该器件能够在2.5V至40V的宽输入电压范围内工作。
LT3797的设计使得每个转换器都能采用最合适的配置来驱动其LED负载，无论是升压、降压还是两者结合。有两个关键特性实现了这种灵活性：首先，LT3797可以在LED灯串的高端检测输出电流；其次，电压反馈引脚FBH参考ISP电流检测输入。CTRL输入提供输出电流模拟调光功能。TG驱动器对PWM信号进行电平转换，以驱动外部用于断开LED连接的P沟道MOSFET的栅极，实现高PWM调光范围，并提供LED过流保护和短路保护升压能力。
商品特性
- 三个独立的LED驱动通道
- 宽输入电压范围：2.5V至40V
- 高达60V的瞬态穿越能力
- 轨到轨LED电流检测：0V至100V
- 3000:1的PWM调光
- 用于PMOS断开LED连接的TG驱动器
- 可工作于升压、降压、升降压、SEPIC或反激拓扑
- 开路LED保护
- 短路保护升压
- 各通道具备故障标志
- 可编程的VIN欠压和过压锁定
- 可调开关频率：100kHz至1MHz
- 可与外部时钟同步
- CTRL引脚提供模拟调光
- 可编程软启动
- 薄型52引脚7mm x 8mm QFN和48引脚外露焊盘LQFP封装
应用领域
- 汽车和工业照明
- RGB照明
- 广告牌和大型显示屏
