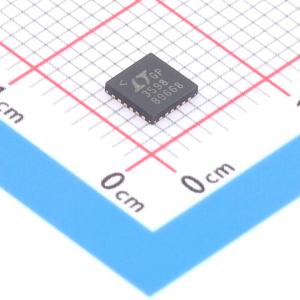

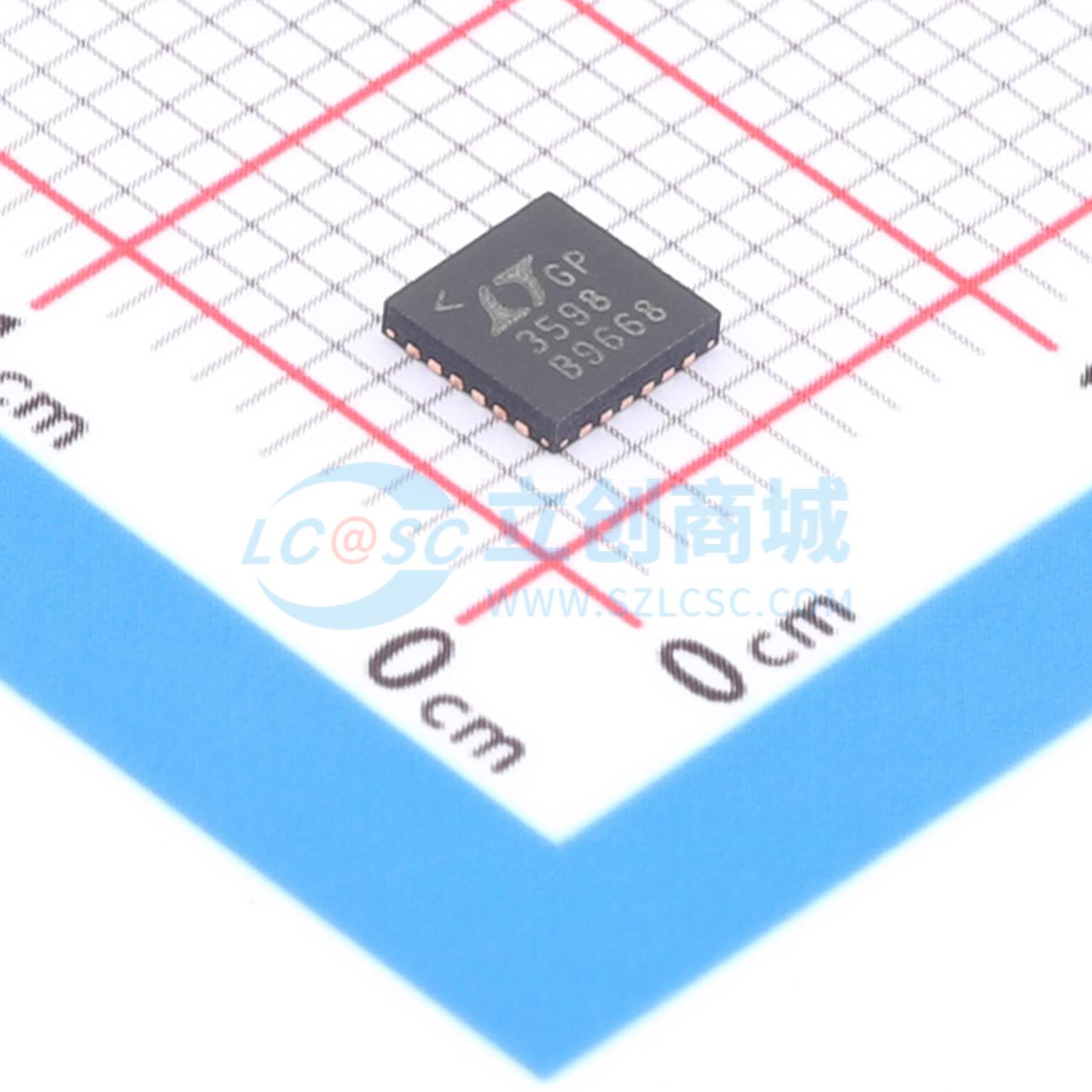

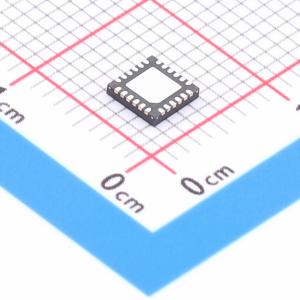

LT3598EUF#TRPBF

具 1.5% 电流匹配准确度的 6 串 30mA LED 驱动器

品牌名称: ADI(亚德诺)
商品型号: LT3598EUF#TRPBF
商品编号: C671016
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

LT3598是一款固定频率的升压DC/DC转换器，设计用于驱动多达六串LED，输出电压可达44V。可以通过CTRL引脚上的模拟调光以及PWM引脚上的脉宽调制调光来实现LED调光。即使输入电压高于LED输出电压时，LT3598也能精确调节LED电流。通过外部电阻，开关频率可以在200kHz至2.5MHz之间编程设置。

其他功能包括可编程的过压保护、与外部时钟同步的开关频率、基于结温和/或LED温度的LED电流降额、LED串禁用控制、OPENLED警报引脚以及当所有LED串断开时的输出电压限制。LT3598提供热增强型24引脚（4mm x 4mm）QFN和24引脚TSSOP封装。

商品特性

真彩PWM调光，可实现高达3000:1的调光比
驱动六串LED，每串最高30mA
LED电流匹配精度±1.5%
宽输入电压范围：3.2V至30V
输出电压高达44V
即使VOUT > VIN时也能调节电流
关闭时断开LED
可编程开路LED保护（受控）
OPENLED警报引脚
可编程LED电流降额
可调节频率：200kHz至2.5MHz
可与外部时钟同步
并行通道以提高每串LED的电流
采用热增强型4mm x 4mm QFN和24引脚TSSOP封装

应用领域

笔记本电脑显示屏
中型显示器
汽车用LCD显示屏

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~30V
	开关频率	200kHz~2.5MHz
	通道数	6

	属性	参数值
	输出电压	44V
	输出电流	30mA
	调光	PWM；模拟
	拓扑结构	升压
	工作温度	-40℃~+125℃
