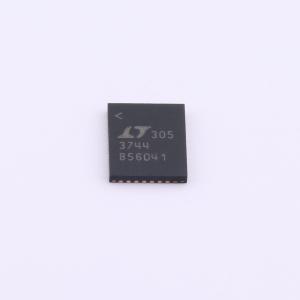

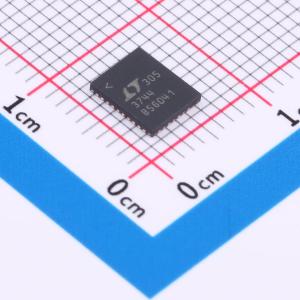

温馨提醒：图片仅供参考，商品以实物为准

LT3744IUHE#PBF

高电流同步降压LED驱动器

描述: 大电流、同步降压型 LED 驱动器
品牌名称: ADI(亚德诺)
商品型号: LT3744IUHE#PBF
商品编号: C671349
商品封装: TQFN-36-EP(5x6)
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

用于DLP投影仪和抬头显示器的高功率LED驱动器

LT3744是一款固定频率同步降压DC/DC控制器，设计用于驱动高达20A连续或40A脉冲电流的LED负载。峰值电流模式控制器将在宽输出电压范围内（从VEE到VIN）保持±3%的LED电流调节精度。通过允许VEE浮动到负电压，可以使用简单的单级降压输出电路从单个锂离子电池驱动多个串联的LED。PWM调光通过PWM引脚实现。受控的LED电流通过CTRL引脚上的模拟电压设置。稳压电压和过压保护通过从输出到FB引脚的分压器设置。开关频率可通过RT引脚上的外部电阻编程，在100kHz至1MHz之间调整。

其他特性包括精确的外部参考电压、用于热降额调节电流的控制输入、精确的EN/UVLO引脚、开漏输出故障标志、OVLO、频率同步和热关断。

商品特性

最多可驱动40A的LED
高达3000:1的PWM调光
20:1的模拟调光
±3%的电流调节精度
±3%的电压调节精度
独特的反相降升压拓扑结构允许使用接地散热器来驱动RGB LED
3.3V至36V的输入电压范围
峰值电流模式，带直流LED电流检测
开路和短路LED保护及故障报告
浮动LED驱动器允许单个电源解决方案驱动多色LED或具有三种不同受控电流的单个LED
增强散热的5mm x 6mm QFN 36引脚封装

应用领域

DLP 投影仪
平视显示器
高功率LED

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3.3V~36V
	开关频率	1MHz

	属性	参数值
	通道数	3
	调光	模拟；PWM
	拓扑结构	降压
	工作温度	-40℃~+125℃
