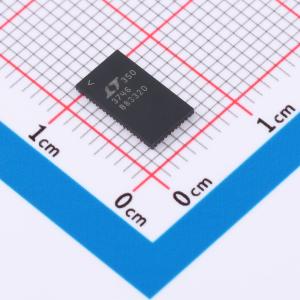

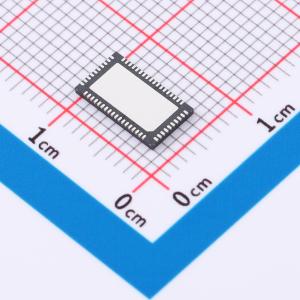

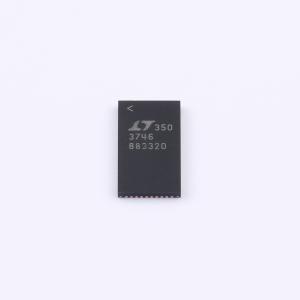

温馨提醒：图片仅供参考，商品以实物为准

LT3746IUHH#PBF

具降压型控制器的 32 通道、20mA LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT3746IUHH#PBF
商品编号: C671361
商品封装: QFN-56-EP(5x9)
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

LT3746集成了一个32通道LED驱动器和一个55V降压控制器。该LED驱动器每通道可点亮串联的、电流高达30mA/电压高达13V的LED，降压控制器则生成自适应总线电压，为并联的LED串供电。每个通道都有独立的6位点校正电流调节和12位灰度PWM调光功能。点校正和灰度均可通过TTL/CMOS逻辑的串行数据接口进行访问。 LT3746具备全面的诊断和保护功能，可应对LED开路/短路和过热故障。故障状态通过串行数据接口反馈。30MHz全缓冲、偏斜平衡、可级联的串行数据接口使该芯片非常适合用于大屏幕LCD动态背光以及单色、多色、全彩LED显示屏。

商品特性

6V至55V电源输入电压范围
32个独立LED输出，电流高达30mA/电压高达13V
6位点校正电流调节
12位灰度PWM调光
最小LED导通时间为0.5µs
自适应LED总线电压，实现高效运行
可级联的30MHz串行数据接口
全面诊断和保护：针对单个LED开路/短路和过热故障

应用领域

大屏幕显示LED背光
单色、多色、全彩LED显示屏
LED广告牌和指示牌

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~55V
	开关频率	200kHz~1MHz
	通道数	32

	属性	参数值
	输出电流	30mA
	调光	PWM；模拟
	拓扑结构	降压
	工作温度	-40℃~+125℃
