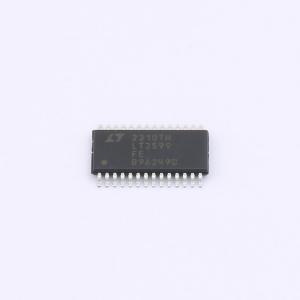

LT3599HFE#PBF

具 ±1.5% 电流匹配准确度的四串 120mA LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款固定频率2A升压DC/DC转换器，旨在驱动四串120mA的LED，输出电压可达44V。开关频率可通过外部电阻在200kHz至2.1MHz之间进行编程。LED调光可通过CTRL引脚的模拟调光和PWM引脚的脉宽调制调光来实现。即使输入电压高于LED输出电压，也能精确调节LED电流。其他特性包括可编程LED电流降额、开关频率与外部时钟同步、LED串禁用控制、OPENLED警报引脚、SHORTLED警报引脚，以及在所有LED串断开时可编程的最大输出电压。采用散热增强型32引脚（5mm × 5mm）QFN和28引脚TSSOP封装。
品牌名称: ADI(亚德诺)
商品型号: LT3599HFE#PBF
商品编号: C671024
商品封装: TSSOP-28-EP
包装方式: 管装
商品毛重: 0.49克(g)

商品参数

商品概述

LT3599是一款固定频率的2A升压DC/DC转换器，设计用于驱动四串120mA LED，最高输出电压可达44V。开关频率可通过外部电阻从200kHz编程至2.1MHz。LED调光可通过CTRL引脚的模拟调光和PWM引脚的脉宽调制调光实现。LT3599即使在输入电压高于LED输出电压时也能准确调节LED电流。其他功能包括可编程LED电流降额、与外部时钟同步的开关频率、LED字符串禁用控制、OPENLED警报引脚、SHORTLED警报引脚以及所有LED字符串断开连接时的可编程最大输出电压。LT3599采用散热增强型32引脚（5mm x 5mm）QFN和28引脚TSSOP封装。

应用领域

汽车导航TFT LCD显示屏
台式机和笔记本TFT LCD显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3.1V~30V
	开关频率	200kHz~2.1MHz
	通道数	4
	输出电压	44V
	输出电流	120mA

	属性	参数值
	调光	模拟；PWM
	特性	过压保护(OVP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	1.5%
