LT3507HUHF#PBF

具 LDO 的三路、单片式降压型稳压器

品牌名称: ADI(亚德诺)
商品型号: LT3507HUHF#PBF
商品编号: C670831

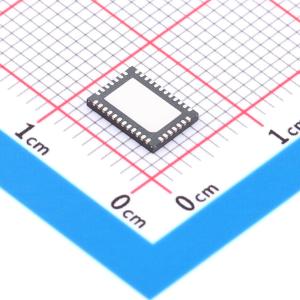

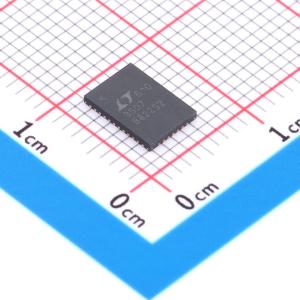

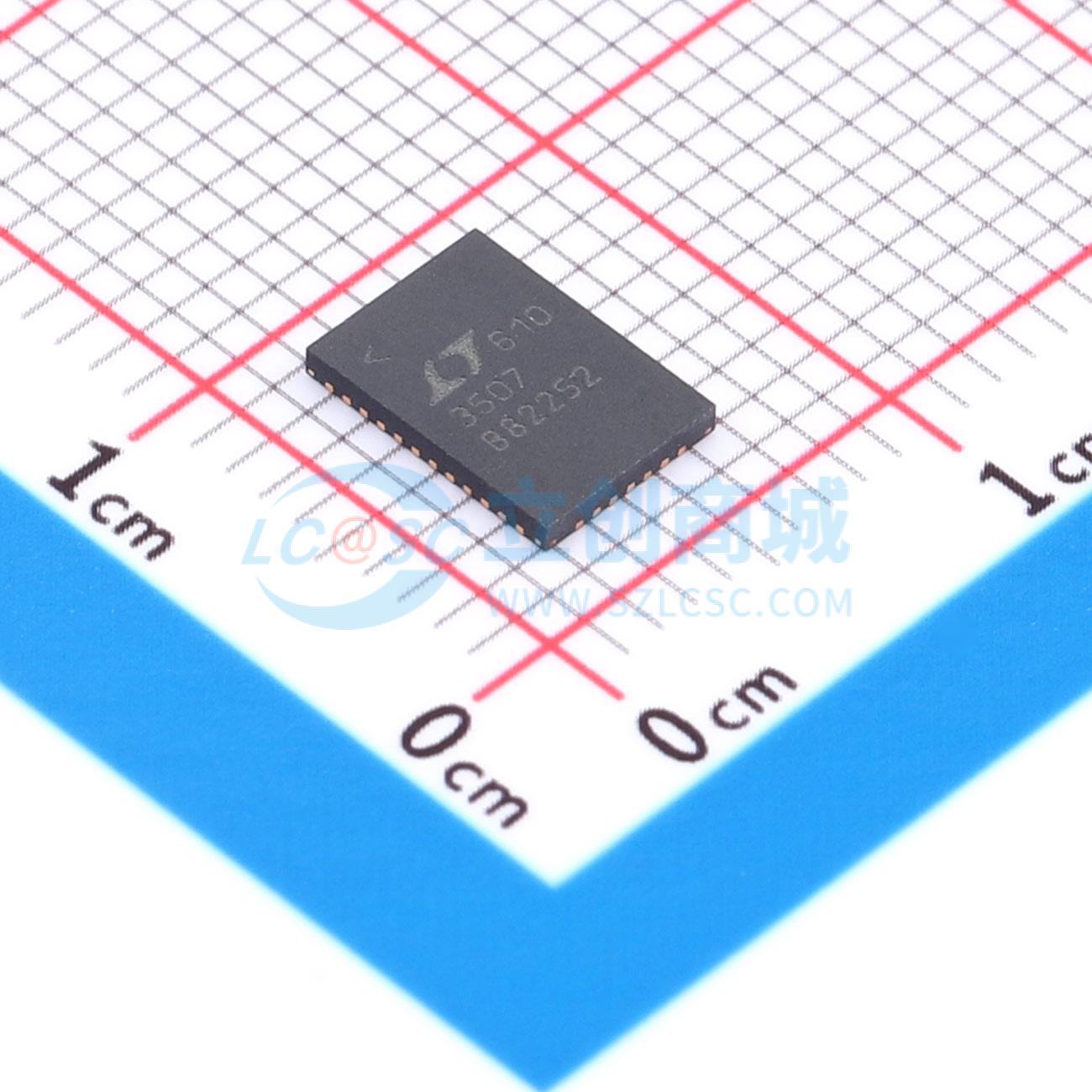

商品封装: QFN-38-EP(5x7)
包装方式: 管装
商品毛重: 0.128克(g)

商品参数

商品概述

LT3507 是一款三路电流模式 DC/DC 转换器，内置功率开关和低压差稳压器。这些开关转换器是降压转换器，能够生成一路 2.4A 输出和两路 1.5A 输出。所有三个转换器都同步到单个振荡器。2.4A 输出与另外两个转换器以相反相位运行，从而减少输入纹波电流。每个稳压器都有独立的关断和软启动电路，并在其输出稳定时生成电源良好信号，简化了电源排序以及与微控制器和 DSP 的接口。

通过单个电阻设置开关频率，范围为 250kHz 至 2.5MHz。高开关频率允许使用小电感和电容，从而实现非常小巧的三路输出电源。恒定的开关频率结合低阻抗陶瓷电容，可产生低且可预测的输出纹波。凭借其 4V 至 36V 的宽输入电压范围，LT3507 可调节多种电源，包括 5V 逻辑电源、非稳压墙式变压器、铅酸电池和分布式电源。

商品特性

宽输入范围：4V 至 36V
一个2.4A和两个1.5A带内部功率开关的输出开关稳压器
带外部晶体管的低压差线性稳压器
反相切换减少纹波
独立运行、跟踪/软启动和电源良好指示简化电源排序
使用小型电感器和陶瓷电容器
可调，250kHz 至 2.5MHz 开关频率，全范围内可同步
用户可编程的过电压和欠电压锁定
热增强型，38引脚5mm x 7mm QFN封装

应用领域

DSL和电缆调制解调器
分布式电源调节
DSP电源
汽车领域

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(52个/管，最小起订量 1040 个)

个

起订量：1040 个52个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	-
	输出电流	1.5A；1.5A；2.4A
	开关频率	1.1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	-
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
