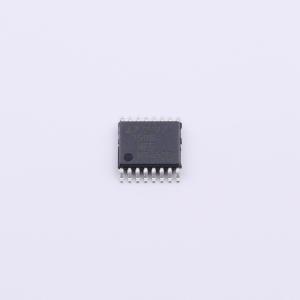

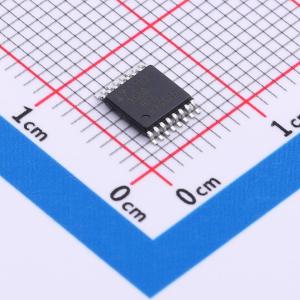

LT3508HFE#PBF

双通道、单片式 1.4A 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3508是一款双路电流模式PWM降压型DC/DC转换器，内置功率开关，能够产生两路1.4A的输出。3.7V至36V的宽输入电压范围使LT3508适用于多种电源的稳压，包括汽车电池、24V工业电源和非稳压墙式适配器。两个转换器均与一个可编程至2.5MHz的单振荡器同步，并以反相方式运行，从而降低输入纹波电流
品牌名称: ADI(亚德诺)
商品型号: LT3508HFE#PBF
商品编号: C670838
商品封装: TSSOP-16-EP
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

LT3508是一款双路电流模式PWM降压型DC/DC转换器，内置功率开关，能够产生两路1.4A输出。3.7V至36V的宽输入电压范围使LT3508适用于多种电源的稳压，包括汽车电池、24V工业电源和非稳压墙式适配器。两个转换器均同步至一个最高可编程至2.5MHz的单振荡器，并以反相方式运行，从而降低输入纹波电流。其高工作频率允许使用小型、低成本的电感器和陶瓷电容器，从而实现低且可预测的输出纹波。每个稳压器都有独立的跟踪和软启动电路，并在其输出处于稳压状态时产生电源正常信号，便于电源排序以及与微控制器和DSP接口。逐周期电流限制、频率折返和热关断功能可防止输出短路，软启动可消除启动期间的输入电流浪涌。低电流（<2μA）关断模式便于电池供电系统进行电源管理。

商品特性

宽输入电压范围：3.7V至36V
两路1.4A输出开关稳压器，内置功率开关
可调开关频率：250kHz至2.5MHz
全频率范围可同步
反相开关降低纹波
使用小型电感器和陶瓷电容器
精确可编程欠压锁定
独立的跟踪、软启动和电源正常电路便于电源排序
输出可调低至800mV
小型4mm×4mm 24引脚QFN或16引脚散热增强型TSSOP表面贴装封装

应用领域

汽车
DSP电源
墙式变压器稳压
DSL和电缆调制解调器
PCI Express

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.7V~36V
	输出电压	800mV~35.28V
	输出电流	1.4A
	开关频率	250kHz~2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
