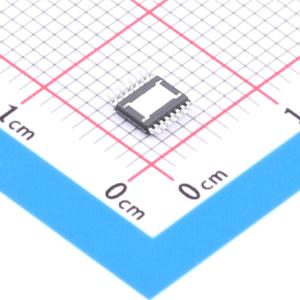

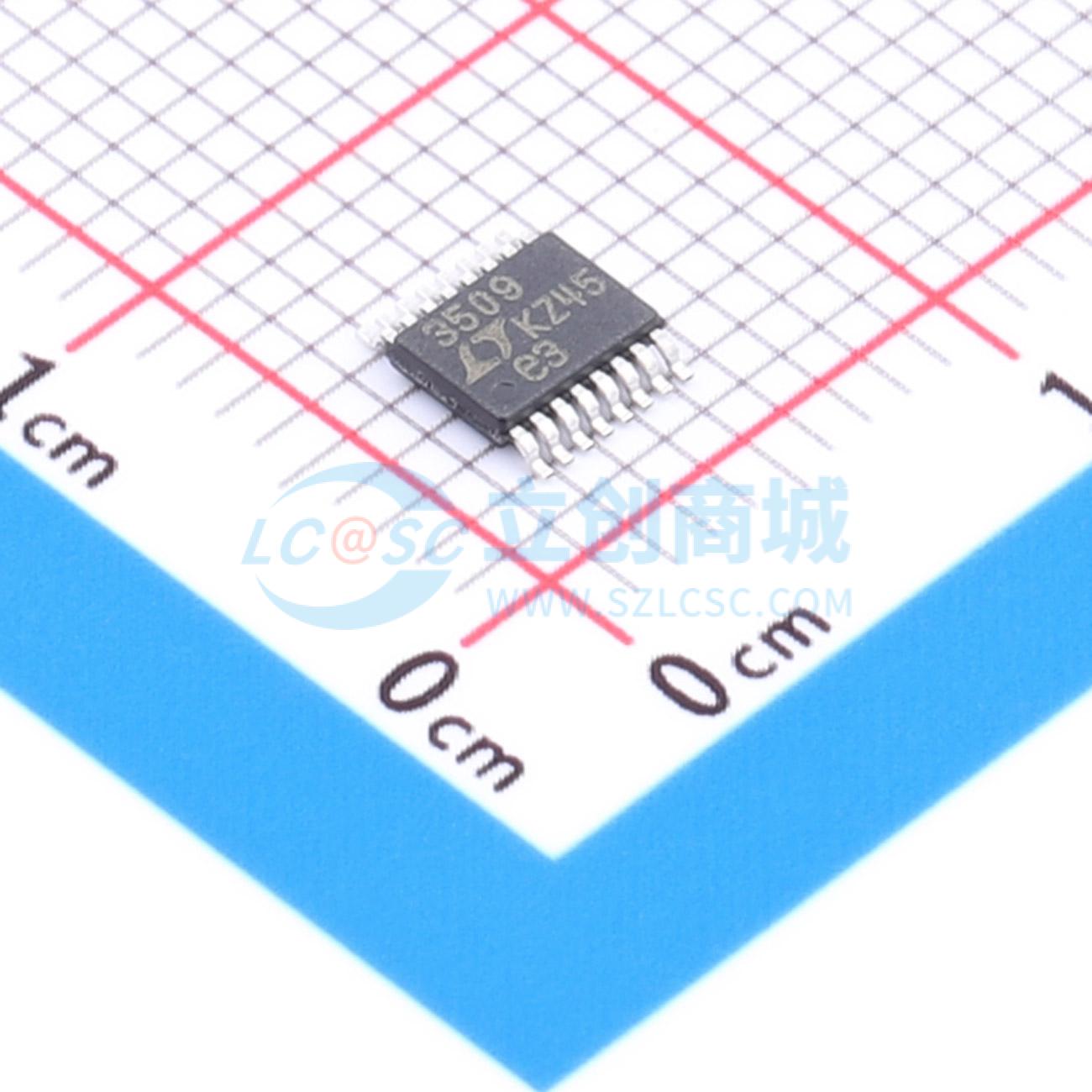

LT3509IMSE#TRPBF

双通道、36V、700mA 降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3509是一款双路、电流模式降压型开关稳压器，内置功率开关，每个开关均可提供700mA的输出电流。该稳压器为恶劣环境下的多轨系统提供了紧凑且可靠的解决方案。它集成了多种保护功能，包括过压锁定和逐周期电流限制
品牌名称: ADI(亚德诺)
商品型号: LT3509IMSE#TRPBF
商品编号: C670852
商品封装: MSOP-16-EP
包装方式: 编带
商品毛重: 0.201862克(g)

商品参数

商品概述

LT3509是一款双路、电流模式降压型开关稳压器，内置功率开关，每路均可提供700mA输出电流。该稳压器为恶劣环境下的多轨系统提供了紧凑且可靠的解决方案。它集成了多种保护功能，包括过压锁定和逐周期电流限制。热关断功能提供额外保护。环路补偿组件和升压二极管均集成在芯片上。开关频率由单个外部电阻设置，也支持外部同步。较高的最大开关频率允许使用小型电感器和陶瓷电容器，以实现低纹波。高于AM频段的恒定频率工作模式可避免对无线电接收造成干扰，使LT3509非常适合汽车应用。每个稳压器都有独立的关断和软启动控制引脚。当两个转换器均关断时，公共电路进入低电流关断状态。

商品特性

两个内置功率开关的700mA开关稳压器
3.6V至36V宽工作范围
过压锁定功能可在高达60V的电源瞬变时保护电路
具备短路保护能力
低压差：最大占空比达95%
可调节的300kHz至2.2MHz开关频率
全范围可同步
使用小型电感器和陶瓷电容器
集成升压二极管
内部补偿
采用热增强型14引脚（4mm×3mm）DFN和16引脚MSOP封装

应用领域

汽车电子
工业控制
墙式变压器稳压
网络设备
CPU、DSP或FPGA供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	800mV~34.2V
	输出电流	700mA
	开关频率	300kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	1.9mA
	开关管(内置/外置)	内置
	输出类型	可调
