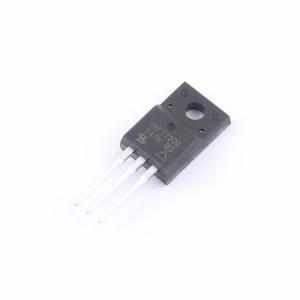

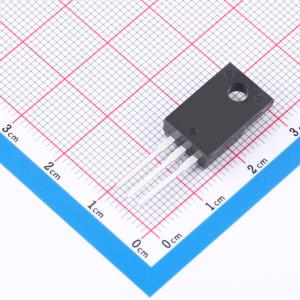

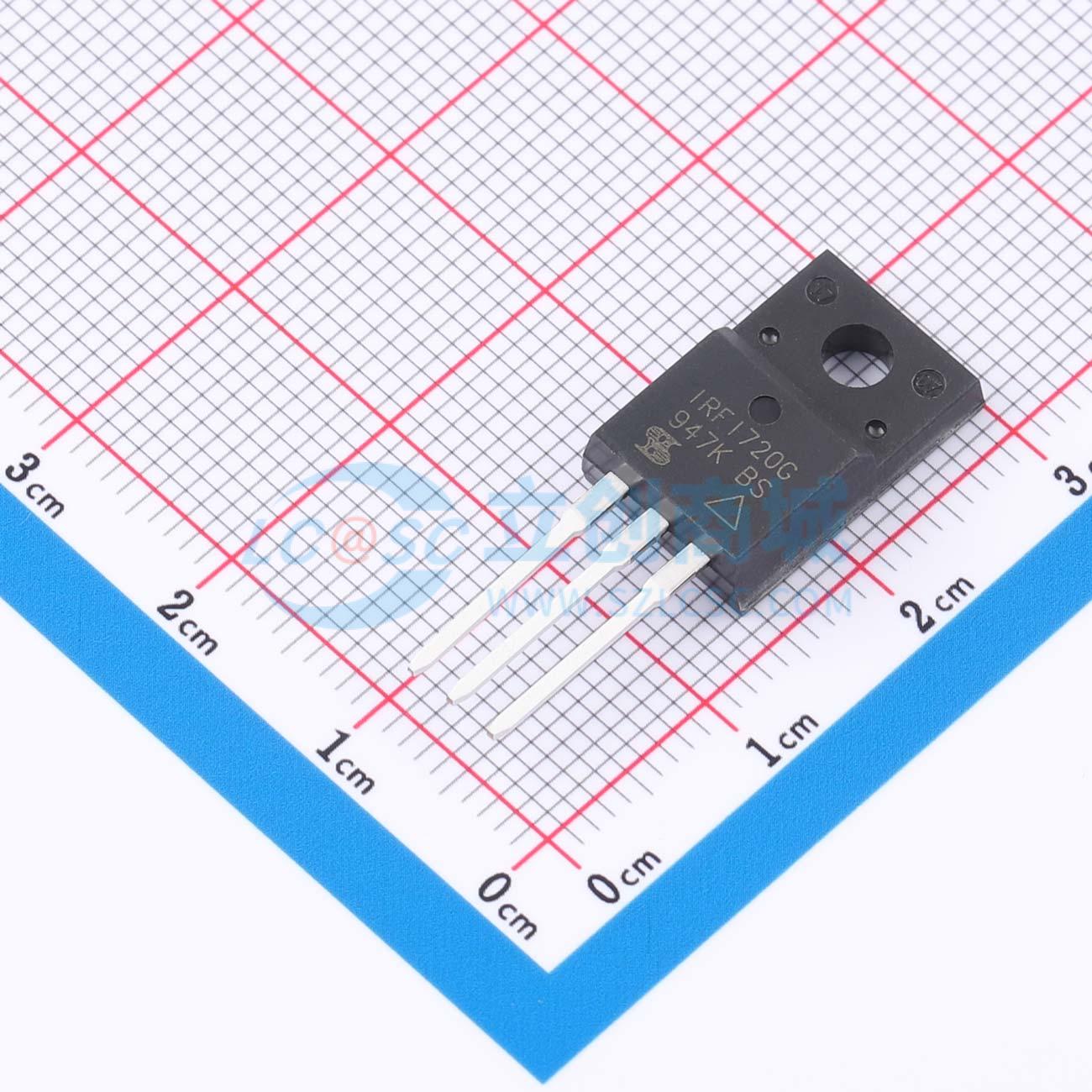

IRFI720GPBF
1个N沟道 耐压:400V 电流:2.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。TO-220 FULLPAK消除了商业-工业应用中额外绝缘硬件的需求。所用的模塑料在管芯和外部散热器之间提供了高隔离能力和低热阻。这种隔离相当于在标准TO-220产品中使用100微米云母屏障。FULLPAK使用单个夹子或单个螺丝固定安装到散热器上。
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFI720GPBF
- 商品编号
- C6062439
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 1.8Ω@10V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 410pF | |
| 反向传输电容(Crss) | 47pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 120pF |
商品概述
氮化镓具有极高的电子迁移率和低温度系数，可实现极低的导通电阻RDS(on)，而其横向器件结构和多数载流子二极管则可提供极低的栅极电荷QG和零反向恢复电荷QRR。最终结果是，该器件既适用于需要极高开关频率和短导通时间的任务，也适用于导通损耗占主导的任务。
商品特性
- 隔离封装
- 高电压隔离 = 2.5 kVRMS(t = 60 s;f = 60 Hz)
- 散热片到引脚的爬电距离 = 4.8 mm
- 动态dV/dt额定值
- 低热阻
应用领域
- 交流-直流充电器、开关电源、适配器、电源
- 高达80 V输入的高频直流-直流转换（降压、升压、升降压和LLC）
- 24 V - 60 V电机驱动
- 40 V - 60 V转5 V - 12 V的高功率密度直流-直流模块
- 同步整流
- 太阳能最大功率点跟踪
