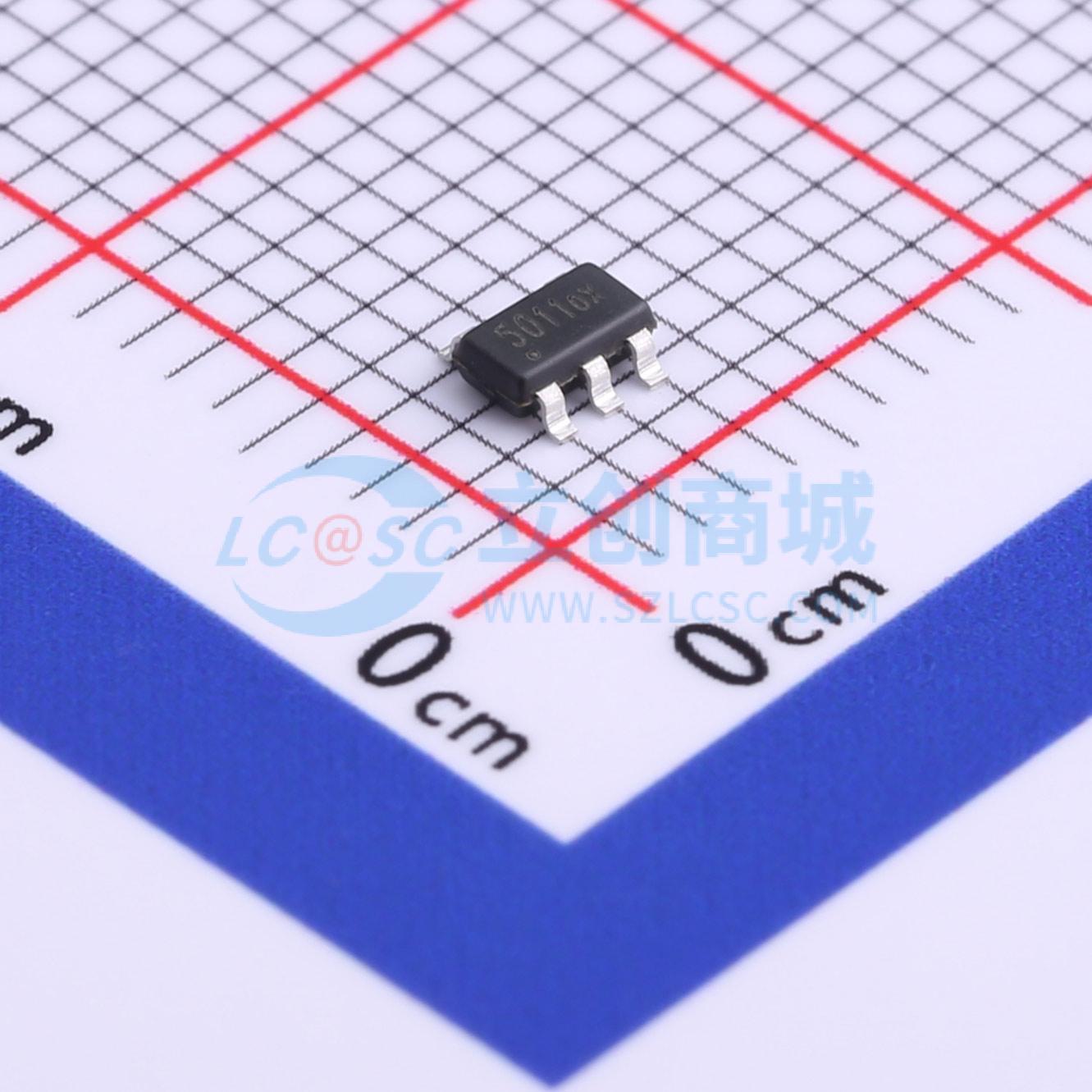

XC5011
1mA~200mA 线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC5011是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其SOT封装和少量的外部元件数量，使XC5011非常适合便携式应用。此外，XC5011专门设计为在USB电源规格范围内工作
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XC5011
- 商品编号
- C669360
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 200mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 50uA |
商品概述
XC5011是一款完整的单节锂离子电池恒流/恒压线性充电器。其SOT封装和较少的外部元件数量，使XC5011非常适合便携式应用。此外，XC5011专门设计为在USB电源规格范围内工作。 无需外部检测电阻，由于采用内部MOSFET架构，也无需阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，XC5011会自动终止充电周期。 当移除输入电源（壁式适配器或USB电源）时，XC5011会自动进入低电流状态，使电池放电电流降至小于2μA。XC5011可进入关断模式，将电源电流降至50μA。 其他特性包括欠压锁定、自动再充电和一个状态引脚，用于指示充电和充电终止状态。
商品特性
- 可编程充电电流高达200mA
- 无需MOSFET、检测电阻或阻塞二极管
- 采用SOT封装的完整单节锂离子电池线性充电器
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 可直接通过USB端口为单节锂离子电池充电
- 预设4.2V充电电压，精度为±1%
- 用于电量计量的充电电流监测输出
- 自动再充电
- C/10充电终止
- 关断模式下电源电流为50μA
- 2.9V涓流充电阈值
- 软启动限制浪涌电流
- ESD HBM 8KV
- 提供SOT23 - 5封装
应用领域
- 可穿戴设备
- 小容量电池充电应用
- 蓝牙、GPS应用
