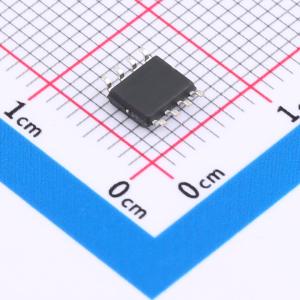

MAX485ESA(UMW)
低功耗、压摆率受限的RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX485 是用于 RS - 485 和 RS - 422 通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。MAX485 的驱动器压摆率不受限制，使其能够实现高达 2.5Mbps 的传输速率
- 品牌名称
- UMW(友台半导体)
- 商品型号
- MAX485ESA(UMW)
- 商品编号
- C668206
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.259628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2.5Mbps | |
| 节点数 | 32 | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
UMW MAX485是用于RS - 485和RS - 422通信的低功耗收发器。该集成电路包含一个驱动器和一个接收器。MAX485的驱动器压摆率不受限制，允许其传输速率高达2.5Mbps。当驱动器禁用且空载或满载时，这些收发器的电源电流在120μA至500μA之间。所有器件均采用单5V电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻抗状态。接收器输入具有故障保护功能，若输入开路，可保证输出逻辑高电平。MAX485专为半双工应用而设计。
商品特性
- 低静态电流：500μA
- 共模输入电压范围：-7V至+12.5V
- 三态输出
- 传播延迟30ns，偏斜5ns
- 提供全双工和半双工版本
- 采用单5V电源供电
- 总线上最多允许32个收发器
- 数据速率：2.5Mbps
- 驱动器过载保护采用电流限制和热关断功能
- SOP - 8封装
