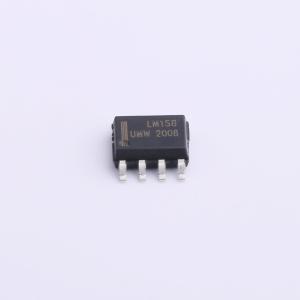

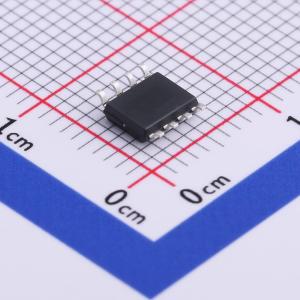

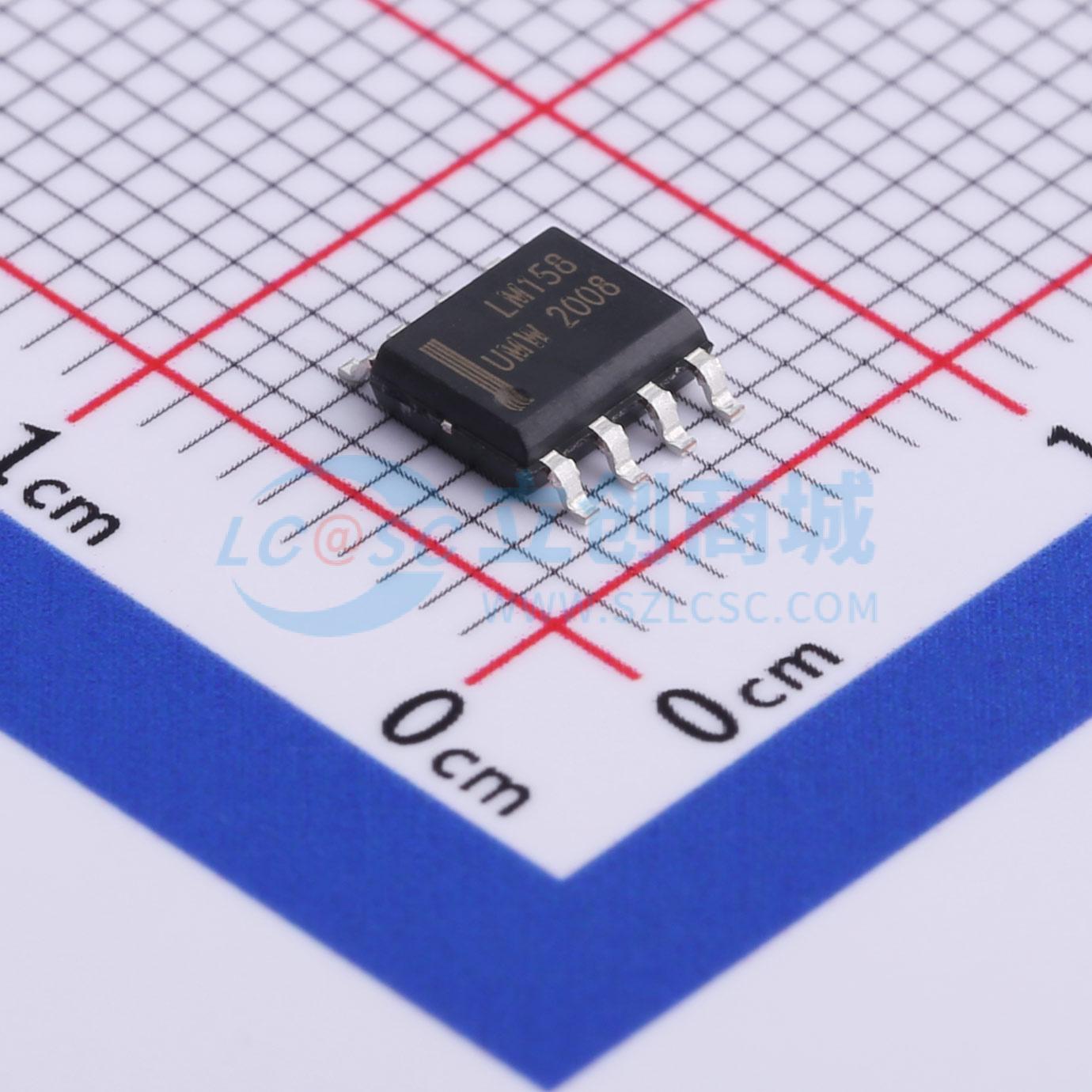

LM158DR(UMW)
双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM158 是由两个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电源的电流消耗与电源电压大小无关。应用范围包括变频放大器、DC 增益部件和所有常规运算放大电路。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LM158DR(UMW)
- 商品编号
- C668210
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 300nA | |
| 输入失调电流(Ios) | 3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 0V~32V | |
| 双电源电压(Vee~Vcc) | -16V~16V | |
| 功能特性 | - |
商品概述
LM158包含两个独立的高增益运算放大器。它可在单电源或双电源下工作，且电流消耗与电源电压无关。其应用包括频率转换器、直流增益模块以及所有常规运算放大器电路。提供DIP8或SOP8封装。
商品特性
- 单电源或双电源工作
- 单封装内集成两个内部补偿运算放大器
- 匹配的逻辑电路
- 低功耗
- 宽频率范围
