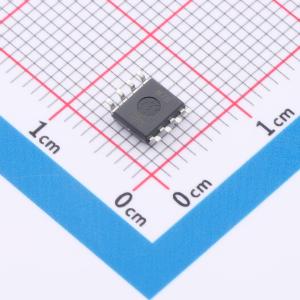

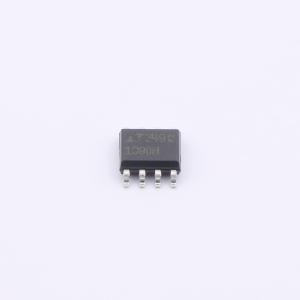

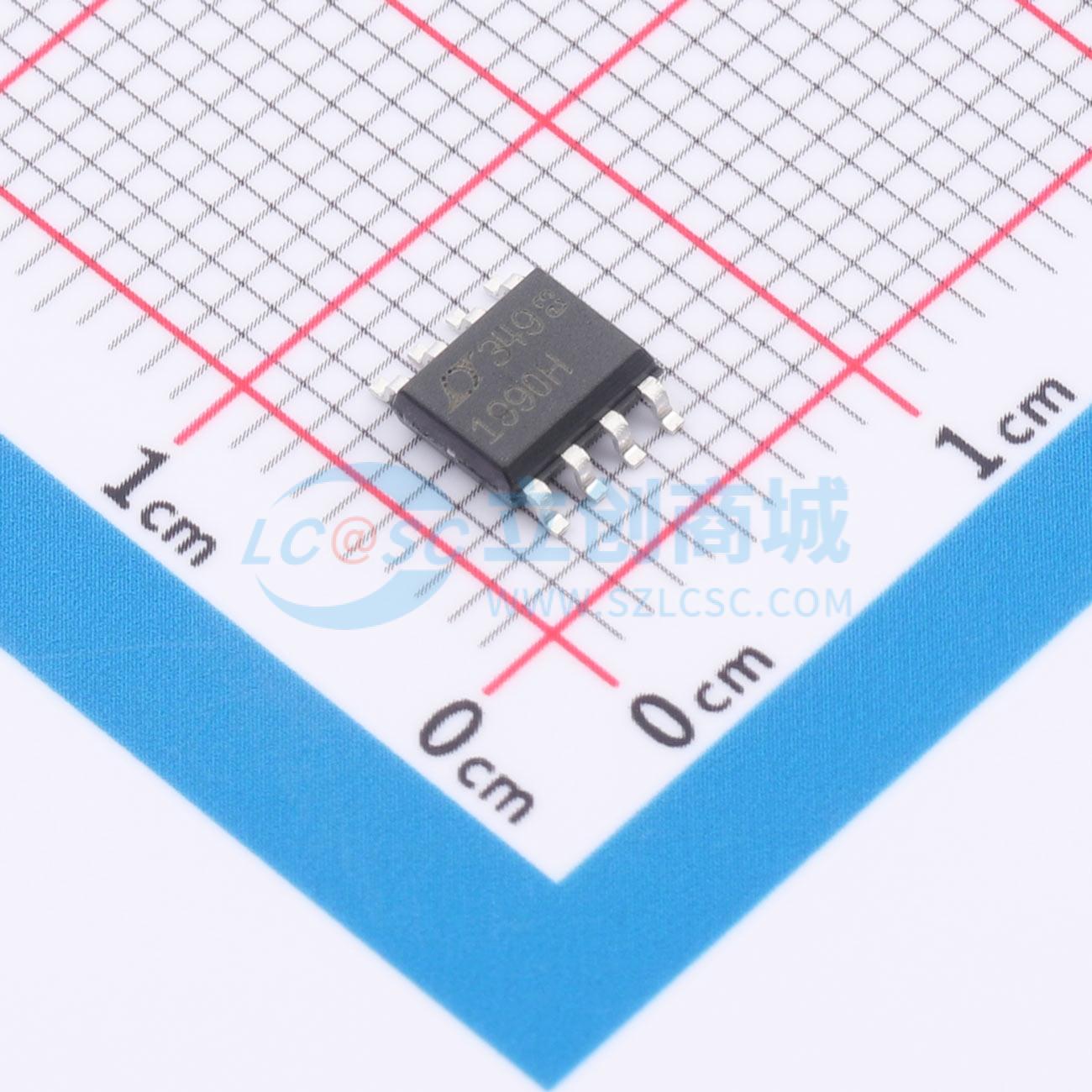

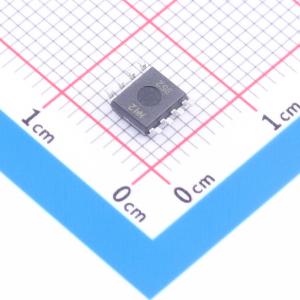

温馨提醒：图片仅供参考，商品以实物为准

LT1990HS8#PBF

±250V 输入范围、增益 G=1 或 10 的微功率差分放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±250V输入范围、增益G=1或10的微功率差分放大器
品牌名称: ADI(亚德诺)
商品型号: LT1990HS8#PBF
商品编号: C665875
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.191675克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	70dB
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	900uV
	增益带宽积(GBP)	100kHz
	压摆率(SR)	0.55V/us
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	1uV/√Hz@1kHz
	轨到轨	轨到轨输出

	属性	参数值
	输出电流	8mA
	输入失调电压温漂(Vos TC)	5uV/℃
	静态电流(Iq)	120uA
	工作温度	-40℃~+125℃
	输出类型	单端
	单电源	2.7V~36V
	双电源(Vee ~ Vcc)	-15V~15V
	电源纹波抑制比(PSRR)	82dB
	稳定时间	45us

商品概述

是一款具有非常高共模输入电压范围的微功率精准差分放大器。它具有数值为1或10的引脚可选增益。当采用 ±15V 电源时，可在±250V 的共模电压范围内工作。对输入提供了故障保护，能够承受高达 ±350V 的共模电压瞬变和高达±500V 的差分电压。对于高压侧和低压侧电流或电压监视而言，均为理想之选。当采用单5V电源时，具有一个85V的可调输入范围、70dB（最小值）的CMRR且吸收的电源电流小于 120μA。轨至轨输出实现了动态范围的最大化，对于低至2.7V的单电源来说，这一点尤其重要。技术规格是针对单 3V、5V 和 ±15V 电源以及商业和工业温度范围而拟订的。采用8引脚SO封装。

商品特性

引脚可选增益：1或10
高共模电压范围：85V窗口 (VS = 5V - 0V) ±250V VS = ±15VL
共模抑制比：70dB(最小值)
输入保护至 ±350V
增益误差：0.28% (最大值)
PSRR：82dB(最小值)
高输入阻抗：2MΩ（差分），500kΩ (共模)
微功率：120μA (最大电源电流)
宽电源范围：2.7V至36V
3dB带宽：100kHz
轨至轨输出
8引脚SO封装

应用领域

电池单元电压监视
高电压电流检测
噪声环境中的信号采集
输入保护
故障保护前端
电平检测
隔离
