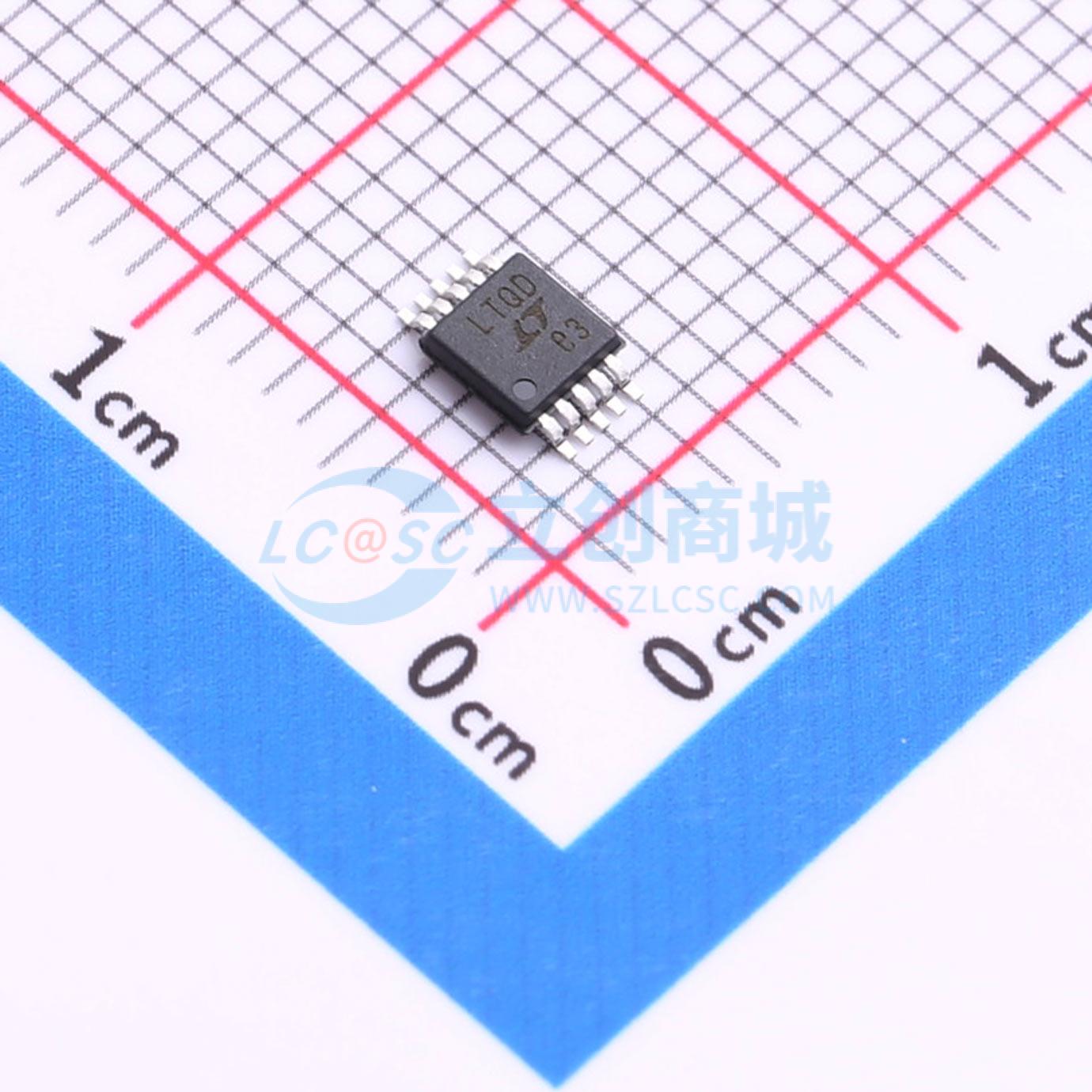

温馨提醒：图片仅供参考，商品以实物为准

LT1991ACMS#TRPBF

精准、100uA 增益可选放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 精准、100μA增益可选放大器
品牌名称: ADI(亚德诺)
商品型号: LT1991ACMS#TRPBF
商品编号: C665880
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.137757克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	560kHz
	输入偏置电流(Ib)	2.5nA
	输入失调电压(Vos)	15uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	0.12V/us
	输出电流	12mA
	轨到轨	轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	300nV/℃
	静态电流(Iq)	100uA
	工作温度	0℃~+70℃
	单电源	36V
	双电源(Vee ~ Vcc)	-18V~18V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	180nV/√Hz@1kHz
	输入失调电流(Ios)	50pA

商品概述

LT1991将一个精密运算放大器与八个精密电阻器集成在一起，形成了一个用于精确放大电压的单芯片解决方案。无需外部元件，即可实现 -13 至 14 的增益，增益精度达 0.04%。该器件特别适合用作差分放大器，其出色的电阻匹配特性可实现大于 75dB 的共模抑制比。该放大器的最大输入失调电压为 50μV，增益带宽积为 560kHz。该器件可在 2.7V 至 36V 的任何电源电压下工作，在 5V 电源下仅消耗 100μA 的电源电流。输出可在任一电源轨的 40mV 范围内摆动。这些电阻具有出色的匹配特性，450k 电阻在整个温度范围内的匹配精度为 0.04%。匹配温度系数保证小于 3ppm/℃。电阻的电压线性度极高，从而使增益非线性小于 10ppm。 LT1991 在 5V 和 ±15V 电源以及 -40℃ 至 125℃ 的温度范围内进行了全面的性能测试。该器件提供节省空间的 10 引脚 MSOP 和薄型（0.8mm）3mm×3mm DFN 封装。

商品特性

引脚可配置为差分放大器、反相放大器和同相放大器
差分放大器增益范围为 1 至 13，共模抑制比 >75dB
同相放大器增益范围为 0.07 至 14
反相放大器增益范围为 -0.08 至 -13
增益误差 1.04%
增益漂移 <30ppm/℃
宽电源范围：单电源 2.7V 至双电源 ±18V
微功耗：电源电流 100μA
高精度：最大输入失调电压 50μV
增益带宽积 560kHz
轨到轨输出
节省空间的 10 引脚 MSOP 和 DFN 封装

应用领域

手持式仪器
医疗仪器
应变计放大器
差分转单端转换
