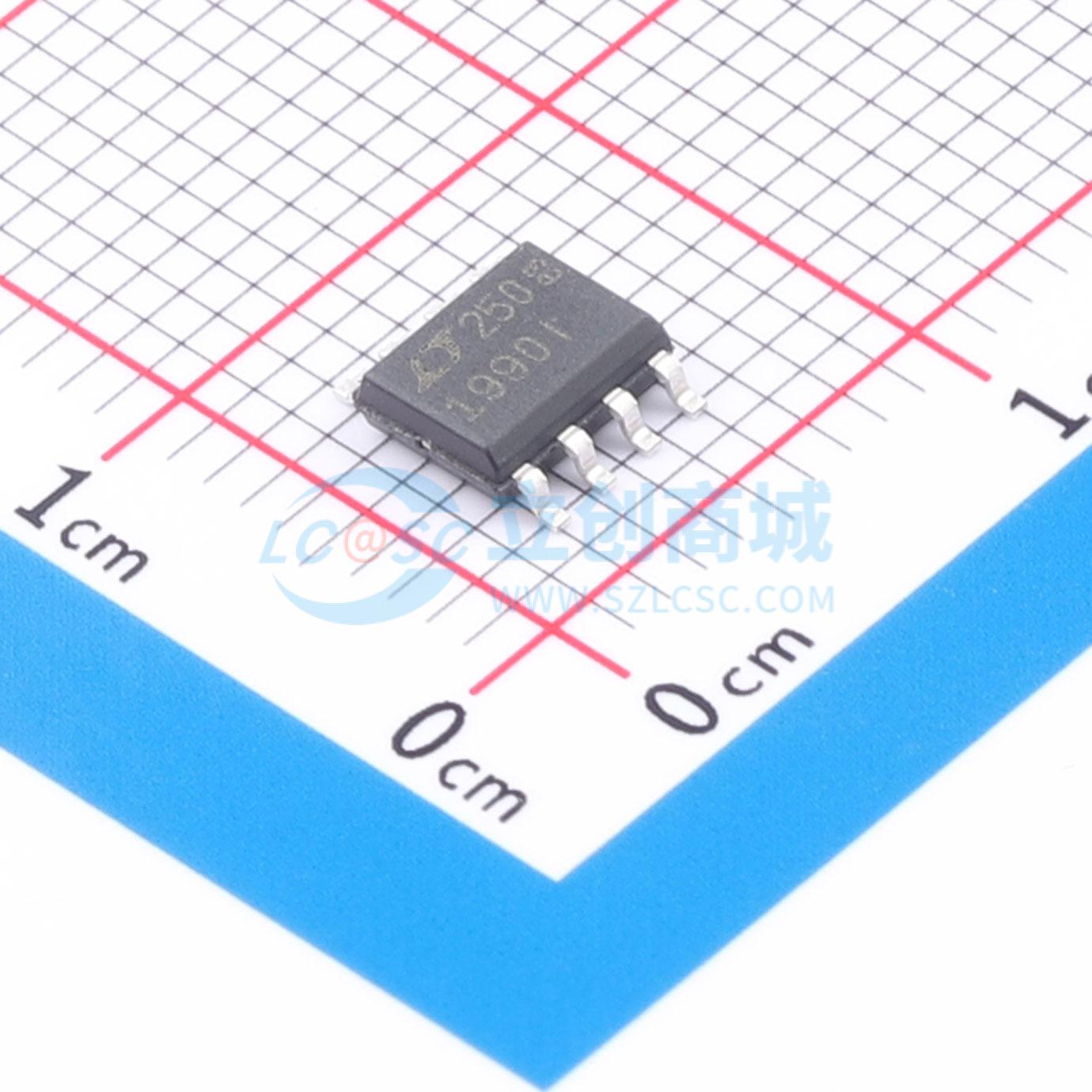

温馨提醒：图片仅供参考，商品以实物为准

LT1990IS8#TRPBF

±250V 输入范围、增益 G=1 或 10 的微功率差分放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±250V输入范围、增益G=1或10的微功率差分放大器
品牌名称: ADI(亚德诺)
商品型号: LT1990IS8#TRPBF
商品编号: C665877
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.174702克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	60dB
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	800uV
	增益带宽积(GBP)	100kHz
	压摆率(SR)	1.2V/us
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	1uV/√Hz@1kHz
	轨到轨	轨到轨输出

	属性	参数值
	输出电流	8mA
	输入失调电压温漂(Vos TC)	5uV/℃
	静态电流(Iq)	180uA
	工作温度	-40℃~+85℃
	输出类型	-
	单电源	2.7V~36V
	双电源(Vee ~ Vcc)	-15V~15V
	电源纹波抑制比(PSRR)	82dB
	稳定时间	20us

商品概述

LT1990-10 采用 5V 单电源供电，具有可调 85V 输入范围和最小 60dB CMRR，功耗低于 180µA。轨到轨输出可以使动态范围达到最大，这对低至 2.7V 的单电源应用特别重要。 LT1990-10 在工业温度范围内采用 3V、5V 和 ±15V 单电源供电。 LT1990-10 提供 8 引脚 SO 和引脚 FMEA 兼容 MSOP 两种封装。

商品特性

增益 δ = 10
–3dB 带宽 = 100kHz
高共模电压范围：±250V (Vs = ±15V)；85V 窗口 (VS = 5V、0V)
共模抑制比：60dB（最小值）
输入保护达到 ±350V
增益误差：0.8%（最大值）
PSRR：82dB（最小值）
高输入阻抗：2MΩ 差分、500kΩ 共模
微功耗：电源电流：180µA（最大值）
宽电源电压范围：2.7V 至 36V
轨到轨输出
8 引脚 SO 和引脚 FMEA 兼容 MSOP 两种封装
LT1990-10 是一款完整的增益块解决方案，适合高输入共模电压应用。该器件集低功耗精密运算放大器和薄膜电阻于一体，能以高精度产生 10 倍增益。
片内电阻形成一个改装的差动放大器，其含有一个参考端口用于引入偏移或其他加性波形。
电阻网络结构可以产生内部共模电压的 1/27 分压值，从而实现非常大的输入范围。输入范围可能远远超过 LT1990-10 本身使用的电源电压。
除 –IN 和 +IN 引脚外，所有其他 I/O 都内置标准 ESD 箝位二极管。输入额定电压为 ±250V，提供 ±500V 保护。
与传统的分立方法相比，LT1990-10 单芯片解决方案凭借宽输入电压范围和大于 1MΩ 的输入阻抗，大大简化了仪器仪表设计的开发工作。

应用领域

高端和低端电流或电压监控
电池单元电压监控
高压电流检测
高噪声环境下的信号采集
输入保护
故障保护前端
液位检测
隔离
全桥负载电流监控器
