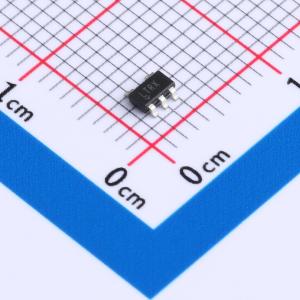

温馨提醒：图片仅供参考，商品以实物为准

LT1935ES5#TRPBF

采用 ThinSOT 封装并具 2A 开关的 1.2MHz 升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1935是功率最高的SOT - 23封装开关稳压器。其史无前例的2A、40V内部开关可在小尺寸封装内产生高输出电流。LT1935专为对空间要求苛刻的应用而设计，它以1.2MHz的频率进行开关操作，允许使用高度为2mm或更小的微型、薄型电感器和电容器
品牌名称: ADI(亚德诺)
商品型号: LT1935ES5#TRPBF
商品编号: C665571
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.075克(g)

商品参数

商品概述

LT1935 是业界功率最高的SOT-23开关稳压器。其前所未有的2A、40V内部开关允许在小尺寸内产生高输出电流。为了满足空间受限的应用需求，LT1935的开关频率为1.2MHz，可以使用高度不超过2mm的小型低轮廓电感和电容。NPN开关在2A时可实现仅180mV的Vcesat，且不受电源电压影响，从而即使在最大功率水平下从3V输入也能实现高效率。

恒定频率、内部补偿、电流模式PWM架构使得输出噪声低且可预测，易于滤波。可以在输出端使用低ESR陶瓷电容，进一步将噪声降低到毫伏级。LT1935上的高压开关额定值为40V，使其非常适合用于高达38V的升压转换器以及单端初级电感转换器（SEPIC）和反激设计。可以从3.3V电源生成高达1A的5V输出，或在SEPIC设计中从四个碱性电池生成550mA的5V输出。

LT1935采用5引脚SOT-23封装。

应用领域

数码相机
电池备份
LCD 偏压
局部 5V 或 12V 电源
PC 卡
xDSL 电源供应
TFT-LCD 偏压电源供应

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	2.3V~16V
	输出电压	1.265V~38V
	输出电流	2A
	开关频率	1.2MHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；反激式；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
