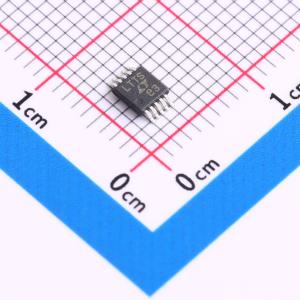

温馨提醒：图片仅供参考，商品以实物为准

LT1945IMS#TRPBF

具有正输出和负输出的双通道、微功率 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品是一款采用10引脚MSOP封装的双微功率DC/DC转换器。每个转换器设计有350mA电流限制和1.2V至15V的输入电压范围，适用于各种应用。两个转换器在无负载时的静态电流仅为20µA，在关机时进一步降至0.5µA。
品牌名称: ADI(亚德诺)
商品型号: LT1945IMS#TRPBF
商品编号: C665601
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.148149克(g)

商品参数

商品概述

LT1945是一款采用10引脚MSOP封装的双路微功耗DC/DC转换器。每个转换器均设计有350mA的电流限制，输入电压范围为1.2V至15V，这使得LT1945非常适合各种应用。两个转换器在无负载时的静态电流仅为20μA，在关断模式下可进一步降至0.5μA。采用电流限制、固定关断时间的控制方案可节省工作电流，从而在很宽的负载电流范围内实现高效率。36V开关允许轻松产生高达±34V的高压输出，而无需使用昂贵的变压器。LT1945的关断时间低至400ns，允许使用小型、薄型电感和电容，以在对空间要求较高的便携式应用中最小化占用面积和成本。

商品特性

产生稳压的正输出和负输出
低静态电流：工作模式下为2μA（每个转换器），关断模式下<1μA
最低可在1.2V的输入电压下工作
低VCESAT开关：300mA时为250mV
使用小型表面贴装元件
高输出电压：高达±34V
采用微型10引脚MSOP封装

应用领域

小型TFT液晶面板
手持计算机
电池备份
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	1.2V~15V
	输出电压	1.23V~34V
	输出电流	250mA
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
