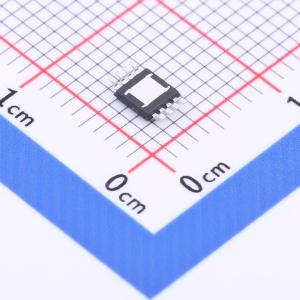

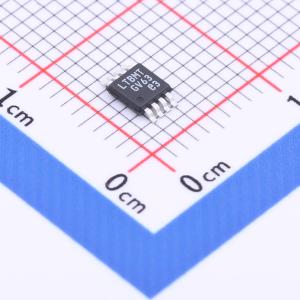

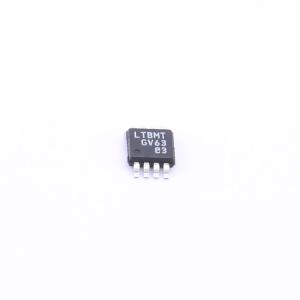

温馨提醒：图片仅供参考，商品以实物为准

LT1936EMS8E#TRPBF

1.4A、500kHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1936是一款电流模式PWM降压型DC/DC转换器，内置一个1.9A的功率开关，采用小型、散热增强型8引脚MSOP封装。3.6V至36V的宽输入电压范围使LT1936适用于多种电源的稳压，包括汽车电池、24V工业电源和非稳压墙式适配器。其高工作频率允许使用小型、低成本的电感器和陶瓷电容器，从而实现低且可预测的输出纹波
品牌名称: ADI(亚德诺)
商品型号: LT1936EMS8E#TRPBF
商品编号: C665573
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

LT1936 是一款电流模式PWM降压DC/DC转换器，内置1.9A功率开关，采用小巧的8引脚MSOP封装，并具有热增强功能。其宽输入电压范围为3.6V至36V，使得LT1936适用于从多种电源进行稳压，包括汽车电池、24V工业电源和非稳压墙式适配器。高工作频率允许使用小型且低成本的电感器和陶瓷电容器，从而产生低而可预测的输出纹波。逐周期电流限制、频率回折和热关断提供了对短路输出的保护，软启动消除了启动时的输入电流浪涌。通过使用外部补偿元件可以优化瞬态响应，或者使用内部补偿来最小化电路板空间。低电流（<2μA）关断模式便于在电池供电系统中轻松进行电源管理。

商品特性

宽输入范围：3.6V 至 36V
全输入范围内短路保护
保证最小开关电流为 1.9A
输入 10V 至 36V 时，输出 5V 且电流为 1.4A
输入 7V 至 36V 时，输出 3.3V 且电流为 1.4A
输入 6.3V 至 36V 时，输出 5V 且电流为 1.2A
输入 4.5V 至 36V 时，输出 3.3V 且电流为 1.2A
输出可调低至 1.20V
固定频率操作 500kHz
软启动使用小陶瓷电容
内部或外部补偿
低关断电流：<2μA
热增强型 8 引脚 MSOP 封装

应用领域

汽车电池调节
工业控制电源
未稳压的墙式适配器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	1.2V~33.12V
	输出电流	1.4A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	内置
	输出类型	可调
