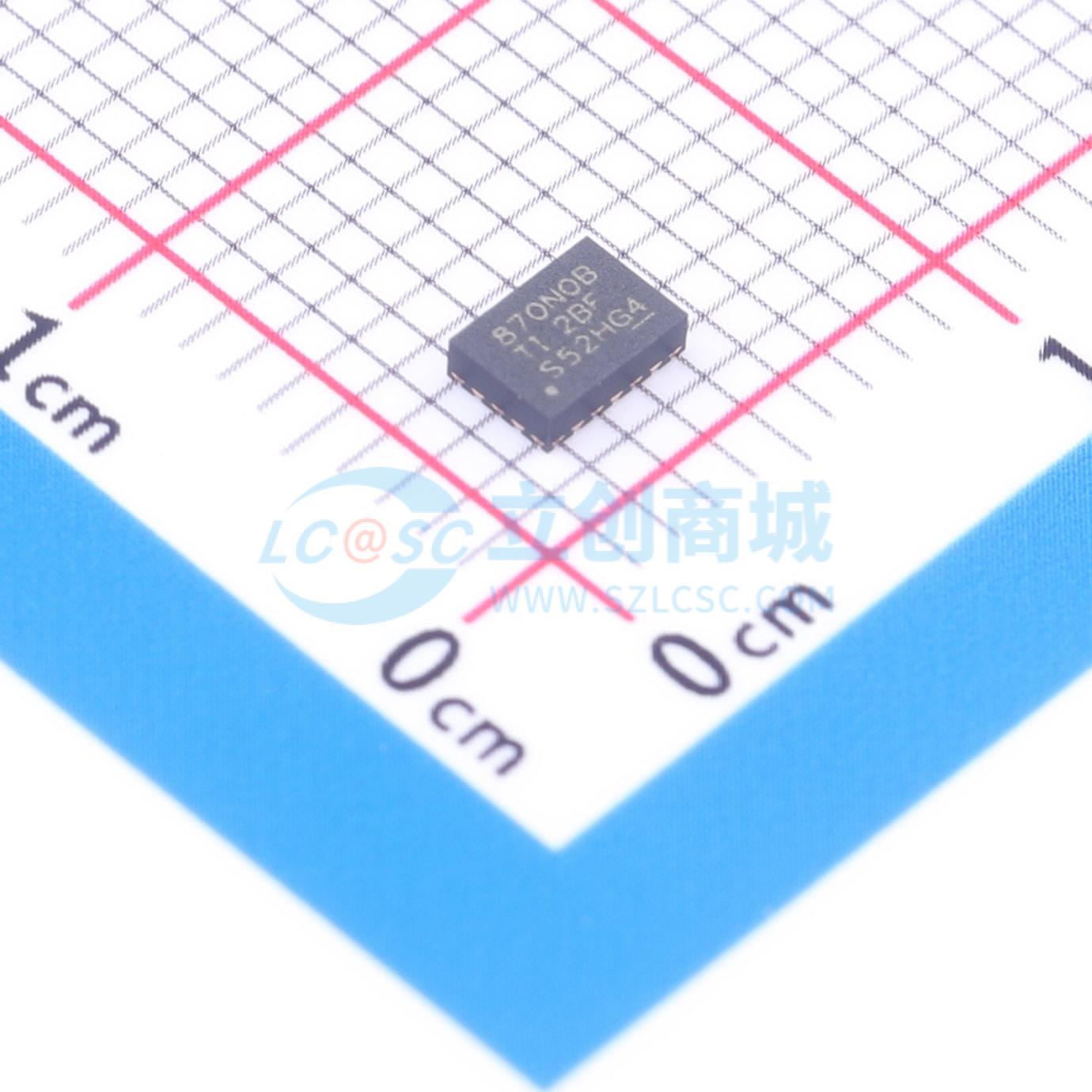

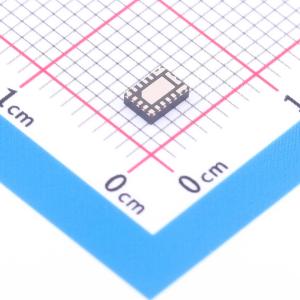

温馨提醒：图片仅供参考，商品以实物为准

TPS62870N0QWRXSRQ1

降压型 6A 2.7V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
	功能特性	输出电压差分采样；轻载高效模式；外部补偿；动态电压调节；频率同步；输出放电；EMI优化(抖频模式)；工作状态指示

TPS6287x - Q1是一系列引脚兼容的6A、9A、12A和15A同步降压DC/DC转换器，具备差分远程感应功能。对于每个电流额定值，都有带I2C接口的全功能器件变体和不带I2C接口的有限功能器件变体。所有器件都具有高效率和易用性。低电阻功率开关允许在高环境温度下提供高达15A的连续输出电流。

这些器件可以在堆叠模式下运行，以提供更高的输出电流，或将功率耗散分散到多个器件上。

TPS6287x - Q1系列采用了增强型DCS控制方案，支持固定频率操作下的快速瞬态响应。器件可以在省电模式下运行以实现最高效率，或在强制PWM模式下运行以实现最佳瞬态性能和最低输出电压纹波。

可选的远程感应功能可在负载点实现最大电压调节，并且该器件在所有运行条件下都能实现优于±1%的直流电压精度。

开关频率可通过FSEL引脚由电阻选择。开关频率可以设置为1.5MHz、2.25MHz、2.5MHz或3.0MHz，也可以与相同频率范围内的外部时钟同步。

I2C兼容接口提供了多种控制、监测和警告功能，如电压监测和与温度相关的警告。通过I2C兼容接口，可以快速调整输出电压，使负载的功耗适应应用的性能需求。默认启动电压可通过VSEL引脚由电阻选择。

符合汽车应用的AEC - Q100标准
- 温度等级1：环境温度TA为 - 40°C至 + 125°C
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
输入电压范围为2.7V至6V
有6A、9A、12A和15A引脚兼容的器件系列
四种输出电压范围：
- 以1.25mV为步长，从0.4V至0.71875V
- 以2.5mV为步长，从0.4V至1.0375V
- 以5mV为步长，从0.4V至1.675V
- 以10mV为步长，从0.8V至3.35V
输出电压精度为±1%
内部功率MOSFET电阻为7mΩ和4.5mΩ
可调节外部补偿
可通过电阻选择启动输出电压
可通过电阻选择开关频率
支持省电或强制PWM操作
I2C兼容接口，最高可达1MHz
差分远程感应
可选堆叠操作，以提高输出电流能力
具备热警告和热关断功能
精确的使能输入
主动输出放电
可选扩频时钟
带窗口比较器的电源良好输出
采用2.55mm × 3.55mm × 1mm带可焊侧翼的VQFN封装
结温TJ为 - 40°C至150°C
