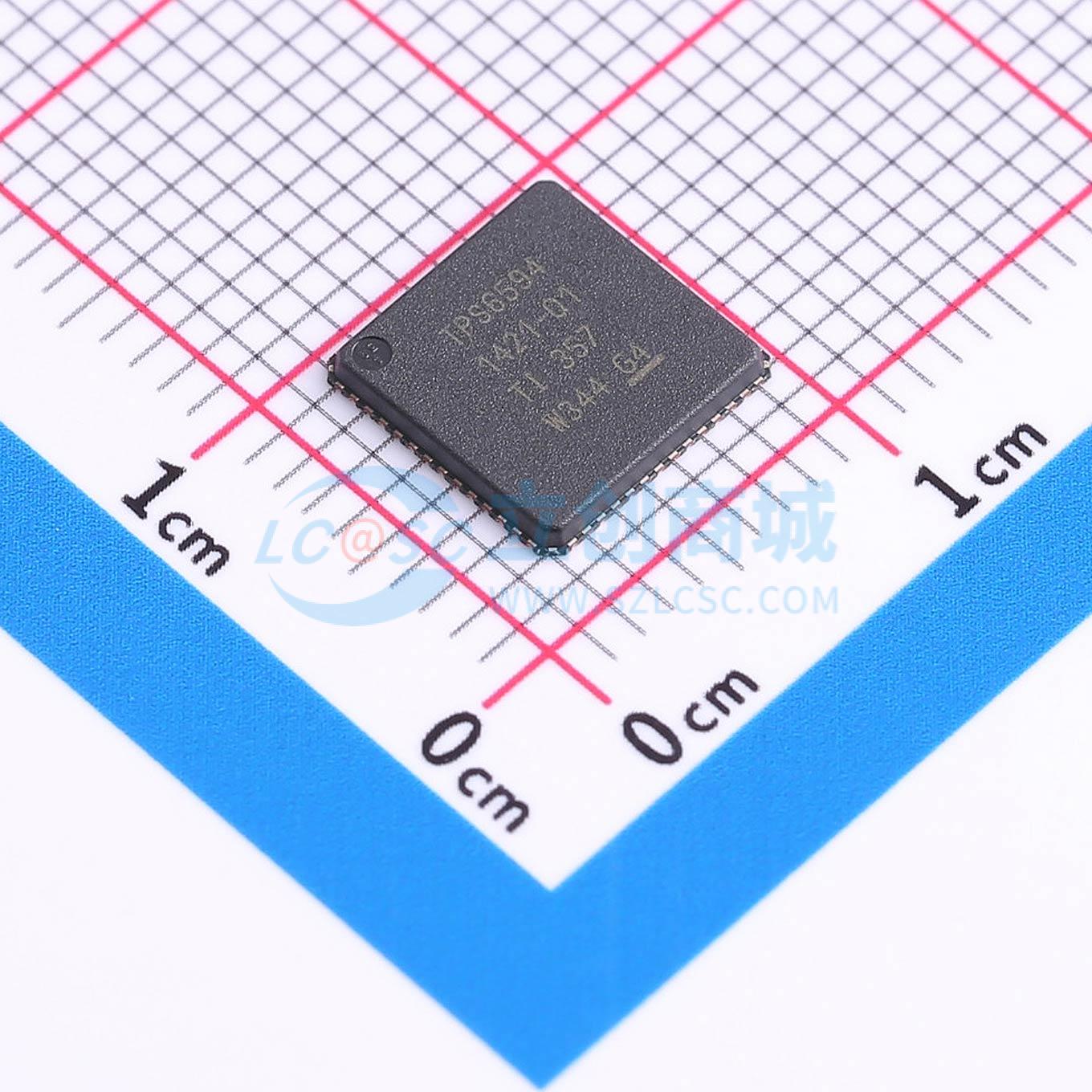

TPS65941421RWERQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS6594-Q1 具有五个降压稳压器和四个低压降稳压器的汽车类 2.8V 至 5.5V PMIC
品牌名称: TI(德州仪器)
商品型号: TPS65941421RWERQ1
商品编号: C5986904

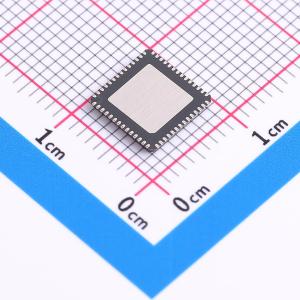

商品封装: VQFNP-56(8x8)
包装方式: 编带
商品毛重: 0.279556克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	EMI优化(抖频模式)；上电时序控制；工作状态指示；频率同步；过流保护

商品概述

TPS6594 - Q1 器件提供四个灵活的多相可配置降压（BUCK）调节器，每相输出电流为 3.5 A，以及一个额外的输出电流为 2 A 的降压调节器。

商品特性

适用于汽车应用
通过 AEC - Q100 认证，结果如下：
- 器件在 3 V 至 5.5 V 输入电源下工作
- 器件温度等级 1：环境工作温度范围为 - 40°C 至 + 125°C
- 器件 HBM 分类等级 2
- 器件 CDM 分类等级 C4A
符合功能安全标准：
- 为功能安全应用开发
- 提供文档以协助 ISO 26262 系统设计达到 ASIL - D 级别
- 提供文档以协助 IEC 61508 系统设计达到 SIL - 3 级别
- 系统能力达到 ASIL - D 级别
- 硬件完整性达到 ASIL - D 级别
- 输入电源电压监控和过压保护
- 所有输出电源轨上的欠压/过压监控和过流监控
- 具有可选触发/问答模式的看门狗
- 两个具有可选电平/PWM 模式的错误信号监控器（ESM）
- 具有高温警告和热关断功能的热监控
- 内部配置寄存器和非易失性存储器（NVM）上的位完整性（CRC）错误检测
低功耗：
- 典型关断电流为 2 μA
- 仅备用电源模式下典型电流为 7 μA
- 低功耗待机模式下典型电流为 20 μA
五个降压开关模式电源（BUCK）调节器：
- 输出电压范围为 0.3 V 至 3.34 V，步长为 5、10 或 20 mV
- 一个输出电流能力为 4 A，三个为 3.5 A，一个为 2 A
- 四个 BUCK 具有灵活的多相能力：单轨输出电流可达 14 A
- 短路和过流保护
- 内部软启动以限制浪涌电流
- 开关频率为 2.2 MHz / 4.4 MHz
- 能够同步到外部时钟输入
三个具有可配置旁路模式的低压差（LDO）线性调节器：
- 线性调节模式下输出电压范围为 0.6 V 至 3.3 V，步长为 50 mV
- 旁路模式下输出电压范围为 1.7 V 至 3.3 V
- 输出电流能力为 500 mA，具有短路和过流保护
一个具有低噪声性能的低压差（LDO）线性调节器：
- 输出电压范围为 1.2 V 至 3.3 V，步长为 25 mV
- 输出电流能力为 300 mA，具有短路和过流保护
非易失性存储器（NVM）中可配置的电源顺序控制：
- 电源状态之间可配置的上电和下电顺序
- 电源序列中可以包含数字输出信号
- 数字输入信号可用于触发电源序列转换
- 可配置处理与安全相关的错误
32 - kHz 晶体振荡器，可选择输出缓冲的 32 - kHz 时钟输出
具有报警和周期性唤醒机制的实时时钟（RTC）
一个 SPI 或两个 I2C 控制接口，第二个 I2C 接口专用于问答看门狗通信
封装选项：
- 8 毫米 × 8 毫米 56 引脚 VQFNP，间距为 0.5 毫米

应用领域

汽车信息娱乐和数字仪表盘、导航系统、远程信息处理、车身电子和照明、高级驾驶辅助系统（ADAS）、工业控制和自动化
