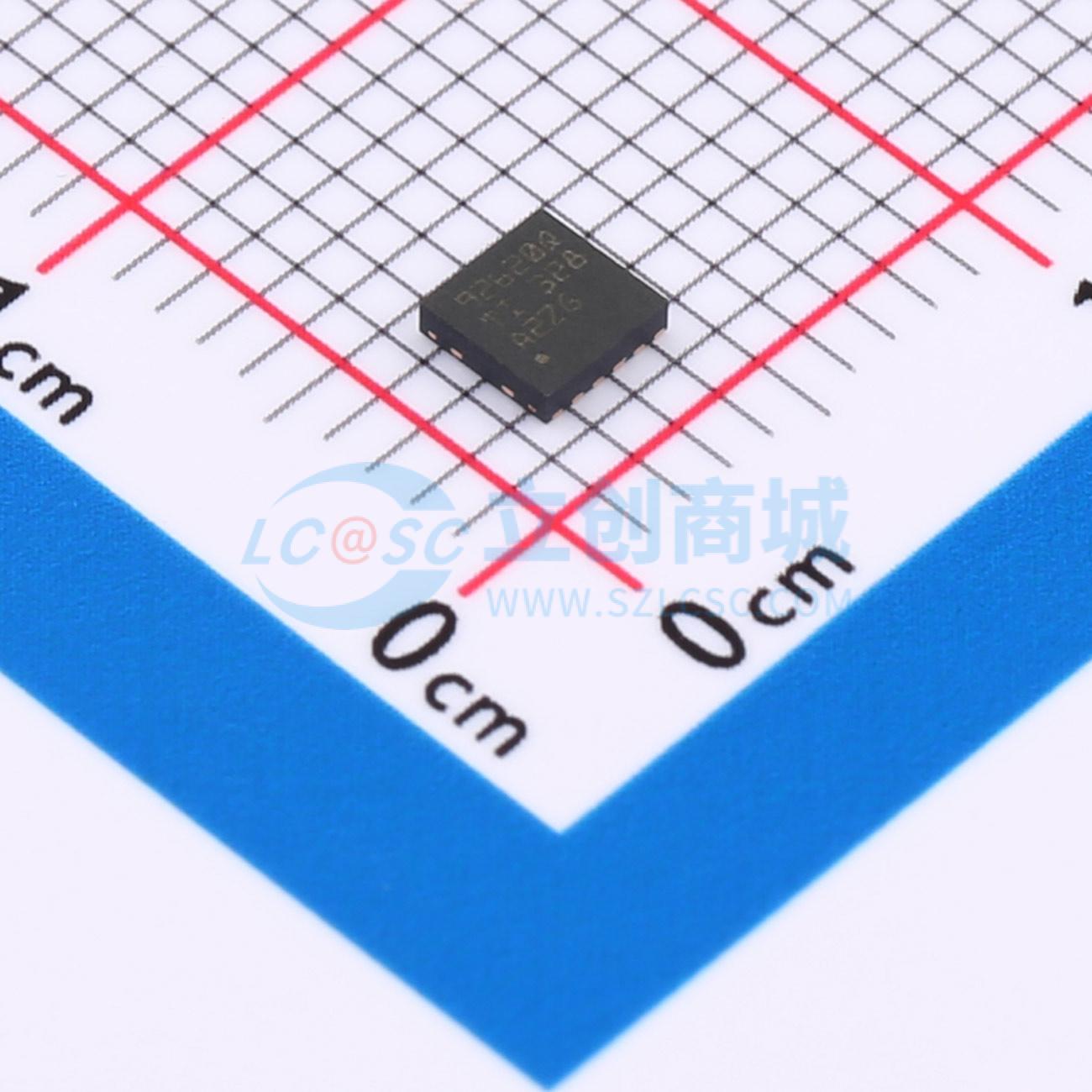

温馨提醒：图片仅供参考，商品以实物为准

TPS92620QDRRRQ1

具备热共享功能的双通道汽车用高端LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92620-Q1双通道LED驱动器包含独特的热管理设计以减少设备上的温度上升。TPS92620-Q1是一种线性驱动器，直接由汽车电池供电，在大电压变化下每通道输出高达250mA的全电流负载。外部分流电阻用于分配输出电流并将功率从驱动器中散发出去。该设备的全面诊断功能包括LED开路、LED短路到GND电路以及设备过温保护。TPS92620-Q1的一故障-全故障特性可以与其他LED驱动器（如TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1和TPS92830-Q1设备）协同工作，以满足不同的需求。
品牌名称: TI(德州仪器)
商品型号: TPS92620QDRRRQ1
商品编号: C5986912
商品封装: SON-12(3x3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS92620-Q1双通道LED驱动器采用独特的热管理设计，可降低器件温度上升。TPS92620-Q1是一款线性驱动器，由电压变化较大的汽车电池直接供电，每通道可输出高达250 mA的满负载电流。该驱动器利用外部并联电阻来分配输出电流并将功率耗散到驱动器外部。该器件具备全面的诊断功能，包括LED开路、LED对地短路以及器件过温保护。 TPS92620-Q1的“一故障，全故障”特性可与其他LED驱动器（如TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1和TPS92830-Q1器件）协同工作，以满足不同需求。

商品特性

符合AEC-Q100汽车应用标准
温度等级1：环境温度TA为 -40℃至125℃
宽输入电压范围：4.5 V至40 V
通过外部并联电阻实现热共享
故障模式下电源电流低
两路高精度电流调节：
- 每通道电流输出高达250 mA
- 在全温度范围内精度为±5%
通过电阻独立设置电流
独立PWM引脚用于亮度控制
低压差电压：
- 250 mA时最大压差为600 mV
诊断与保护功能：
- LED开路自动恢复
- LED对地短路自动恢复
- 诊断使能，阈值可调
- 故障总线可配置为“一故障，全故障”或仅故障通道关闭（N - 1）
- 热关断
工作结温范围：-40℃至150℃

应用领域

汽车外部尾灯：尾灯、高位制动灯、侧标志灯
汽车外部小灯：车门把手灯、盲点检测指示灯、充电接口灯
汽车内部照明：顶置控制台灯、阅读灯
通用LED驱动应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~40V
	开关频率	-
	通道数	2
	输出电压	-
	输出电流	250mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+150℃
	恒流精度	5%
