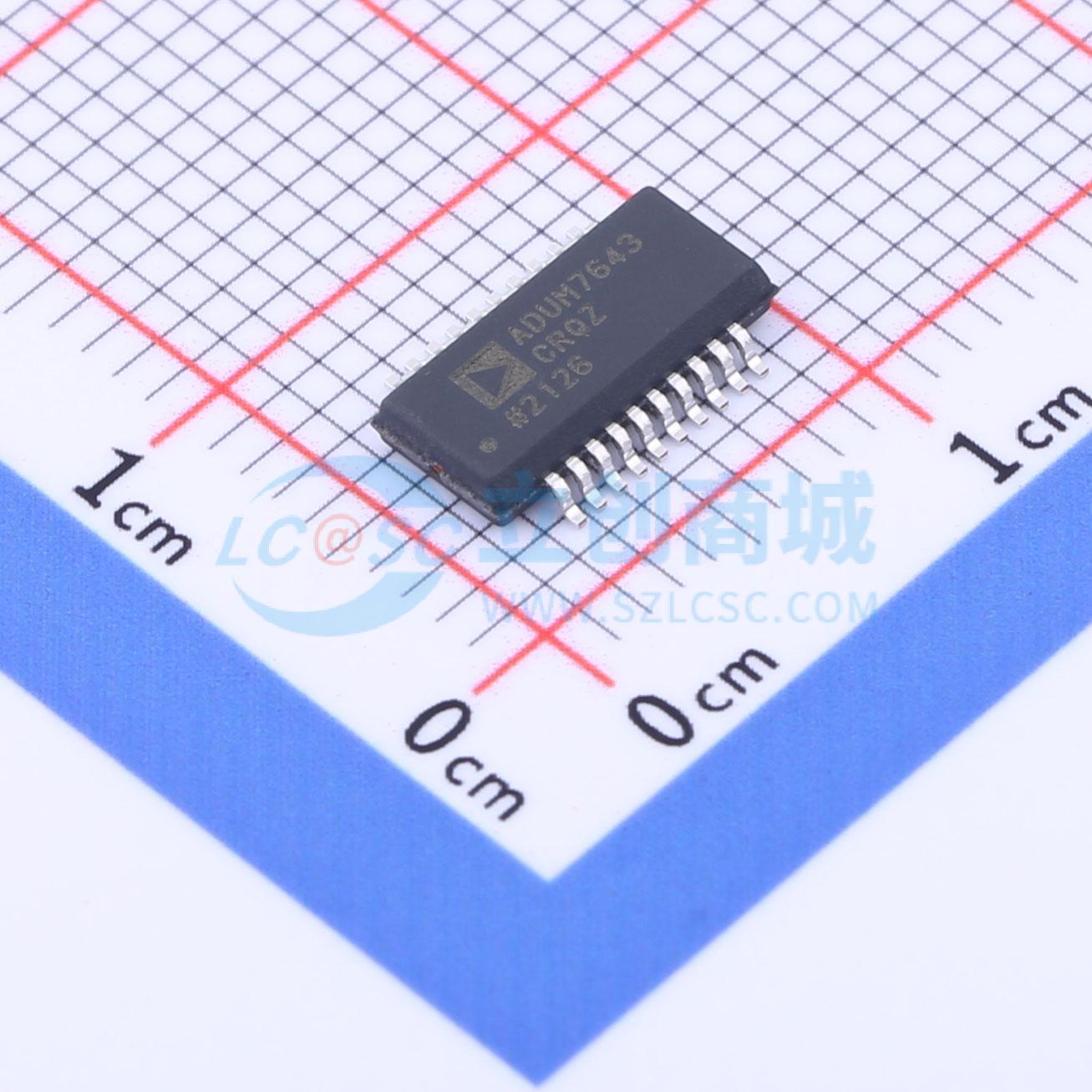

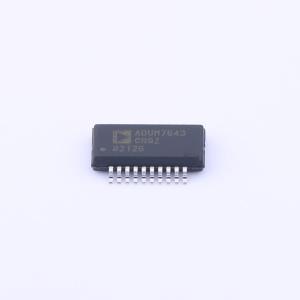

温馨提醒：图片仅供参考，商品以实物为准
ADUM7643CRQZ-RL7
1 kV RMS 六通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1kVRMS四通道数字隔离器（3/3通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM7643CRQZ-RL7
- 商品编号
- C661774
- 商品封装
- QSOP-20-150mil
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 3 | |
| 最大数据速率 | 25Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 1000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 15kV/us | |
| 工作温度 | -40℃~+105℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 28ns |
商品概述
ADuM7640/ADuM7641/ADuM7642/ADuM7643是基于iCoupler技术的6通道数字隔离器。这些1 kV数字隔离器件采用小型20引脚QSOP封装。当仅需功能隔离时，与2.5 kV或5 kV隔离解决方案相比，它们可节省空间且成本更低。 该系列产品功耗极低，电源电压在任一侧范围为3.0 V至5.5 V时，其功耗仅为其他数字隔离器的十分之一至六分之一。尽管功耗低，但ADuM7640/ADuM7641/ADuM7642/ADuM7643具有低脉冲宽度失真（C级为6 ns），并配备逐通道毛刺滤波器，可保护器件免受外部噪声干扰。提供四种通道方向组合，最高数据速率为1 Mbps或25 Mbps。所有产品在无输入电源时默认输出高逻辑状态。
商品特性
- 小型20引脚QSOP封装
- 1000 V rms隔离额定值
- 安全与法规认证（待完成）：UL认证（待完成），根据UL 1577标准，1000 V rms持续1分钟
- 低功耗运行：3.3 V供电时，在0 Mbps至1 Mbps下每通道最大电流为1.6 mA，在25 Mbps下每通道最大电流为7.8 mA；5 V供电时，在0 Mbps至1 Mbps下每通道最大电流为2.2 mA，在25 Mbps下每通道最大电流为11.2 mA
- 双向通信
- 最高25 Mbps数据速率（NRZ）
- 3 V/5 V电平转换
- 高温运行：105℃
- 高共模瞬态抗扰度：>15 kV/μs
应用领域
- 通用多通道隔离
- SPI接口/数据转换器隔离
- RS - 232/RS - 422/RS - 485收发器
- 工业现场总线隔离
