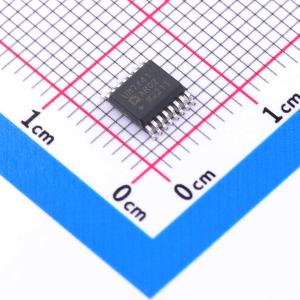

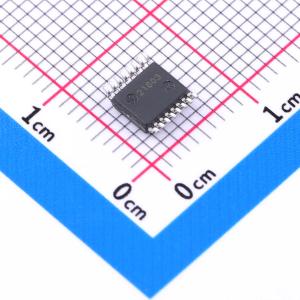

ADUM7441ARQZ

1 kV RMS四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1kVRMS四通道数字隔离器
品牌名称: ADI(亚德诺)
商品型号: ADUM7441ARQZ
商品编号: C661775
商品封装: QSOP-16-150mil
包装方式: 管装
商品毛重: 0.263759克(g)

商品参数

商品概述

ADuM7440/ADuM7441/ADuM7442是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具有优于其他替代方案（如光耦合器器件和其他集成耦合器）的出色性能特点。 ADuM7440/ADuM7441/ADuM7442系列四通道1 kV数字隔离器件采用小型16引脚QSOP封装。虽然大多数四通道隔离器采用16引脚宽体SOIC封装，但ADuM7440/ADuM7441/ADuM7442可节省近70%的电路板空间，同时仍能承受高隔离电压并满足UL监管要求。除了节省空间外，对于仅需功能隔离的应用，ADuM7440/ADuM7441/ADuM7442的价格低于2.5 kV或5 kV隔离器。该系列产品功耗极低，在高达25 Mbps的可比数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。尽管功耗低，但ADuM7440/ADuM7441/ADuM7442的所有型号均具有低脉冲宽度失真（C级型号小于5 ns）。此外，每个型号都配备输入毛刺滤波器，可防止外部噪声干扰。 ADuM7440/ADuM7441/ADuM7442隔离器提供多种通道配置的四个独立隔离通道，以及高达25 Mbps的两种数据速率（请参阅订购指南）。所有型号两侧的电源电压范围为3.0 V至5.5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。所有产品在无输入电源时，输出默认处于高逻辑状态。

商品特性

小型16引脚QSOP封装
1000 V rms隔离额定值
安全和监管认证：UL认证（UL 1577：1000 V rms，持续1分钟）
低功耗运行：5 V供电时，在0 Mbps至1 Mbps下每通道最大电流为2.25 mA，在25 Mbps下每通道最大电流为11.5 mA；3.3 V供电时，在0 Mbps至1 Mbps下每通道最大电流为1.5 mA，在25 Mbps下每通道最大电流为8.25 mA
双向通信
高达25 Mbps的数据速率（NRZ）
3 V/5 V电平转换
高温运行：105℃
高共模瞬态抗扰度：> 15 kV/μs

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485收发器
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	25Mbps
	默认输出	高电平
	隔离电压(Vrms)	1000

	属性	参数值
	CMTI(kV/us)	15kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	50ns
