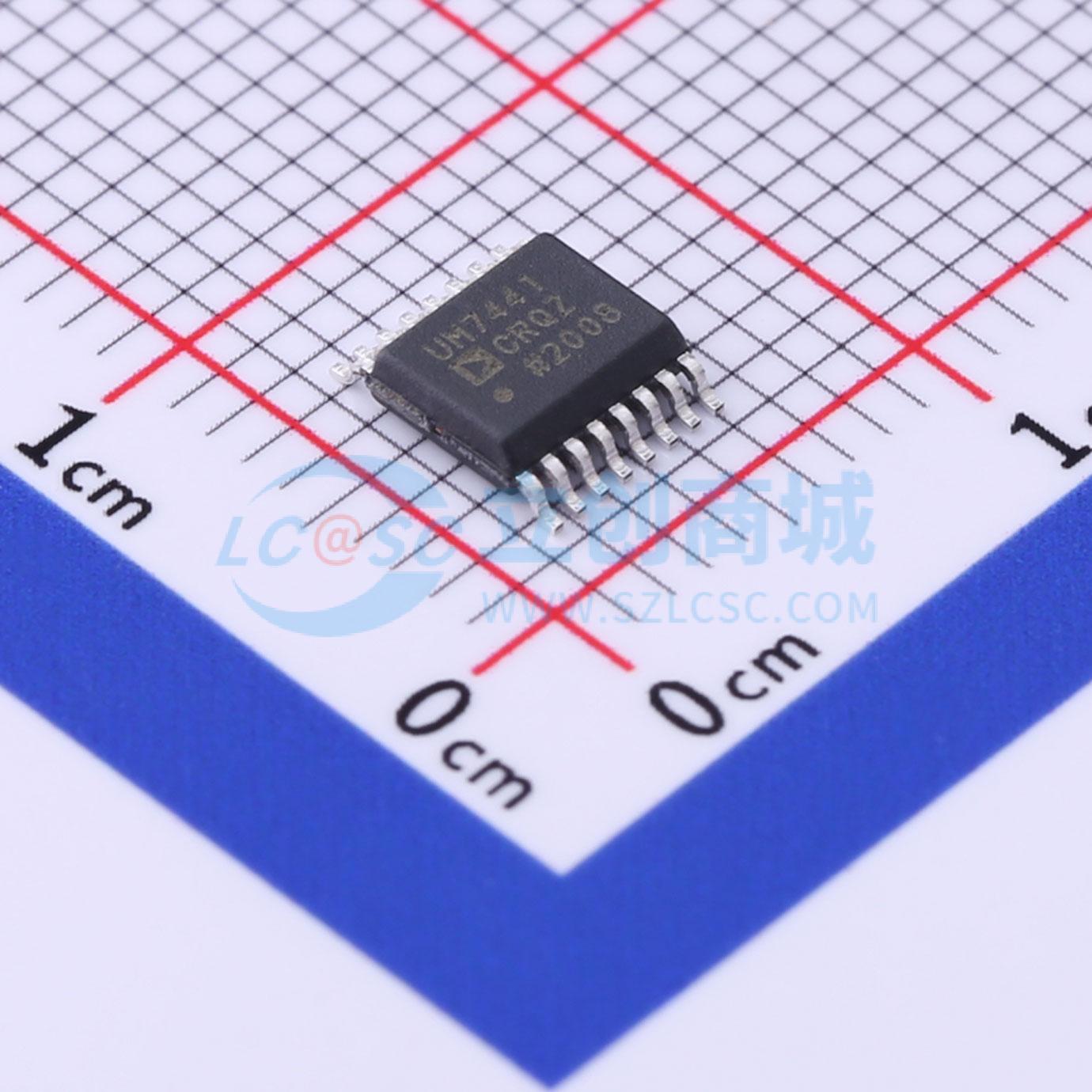

温馨提醒：图片仅供参考，商品以实物为准

ADUM7441CRQZ-RL7

1 kV RMS 四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1kVRMS四通道数字隔离器
品牌名称: ADI(亚德诺)
商品型号: ADUM7441CRQZ-RL7
商品编号: C661776
商品封装: QSOP-16-150mil
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

ADuM7440/ADuM7441/ADuM7442是基于iCoupler技术的4通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具有卓越的性能特点，优于光耦合器器件和其他集成耦合器等替代产品。 ADuM7440/ADuM7441/ADuM7442系列四通道1 kV数字隔离器件采用小型16引脚QSOP封装。虽然大多数4通道隔离器采用16引脚宽体SOIC封装，但ADuM7440/ADuM7441/ADuM7442可节省近70%的电路板空间，同时仍能承受高隔离电压并满足UL法规要求。除了节省空间外，在仅需功能隔离的应用中，ADuM7440/ADuM7441/ADuM7442的价格低于2.5 kV或5 kV隔离器。该系列产品功耗极低，在高达25 Mbps的可比数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。尽管功耗低，但ADuM7440/ADuM7441/ADuM7442的所有型号均具有低脉冲宽度失真（C级小于5 ns）。此外，每个型号都配备输入毛刺滤波器，可防止外部噪声干扰。 ADuM7440/ADuM7441/ADuM7442隔离器提供多种通道配置的四个独立隔离通道，以及高达25 Mbps的两种数据速率。所有型号的两侧电源电压范围为3.0 V至5.5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。所有产品在无输入电源时，输出默认处于高逻辑状态。

商品特性

小型16引脚QSOP封装
1000 V rms隔离额定值
安全和法规认证 UL认证 UL 1577：1000 V rms，持续1分钟
低功耗运行
- 5 V工作：在0 Mbps至1 Mbps时，每通道最大2.25 mA；在25 Mbps时，每通道最大11.5 mA
- 3.3 V工作：在0 Mbps至1 Mbps时，每通道最大1.5 mA；在25 Mbps时，每通道最大8.25 mA
双向通信
高达25 Mbps数据速率（NRZ）
3 V/5 V电平转换
高温运行：105℃
高共模瞬态抗扰度：> 15 kV/μs

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
RS - 232/RS - 422/RS - 485收发器
工业现场总线隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	25Mbps
	默认输出	高电平
	隔离电压(Vrms)	1000

	属性	参数值
	CMTI(kV/us)	15kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	50ns
