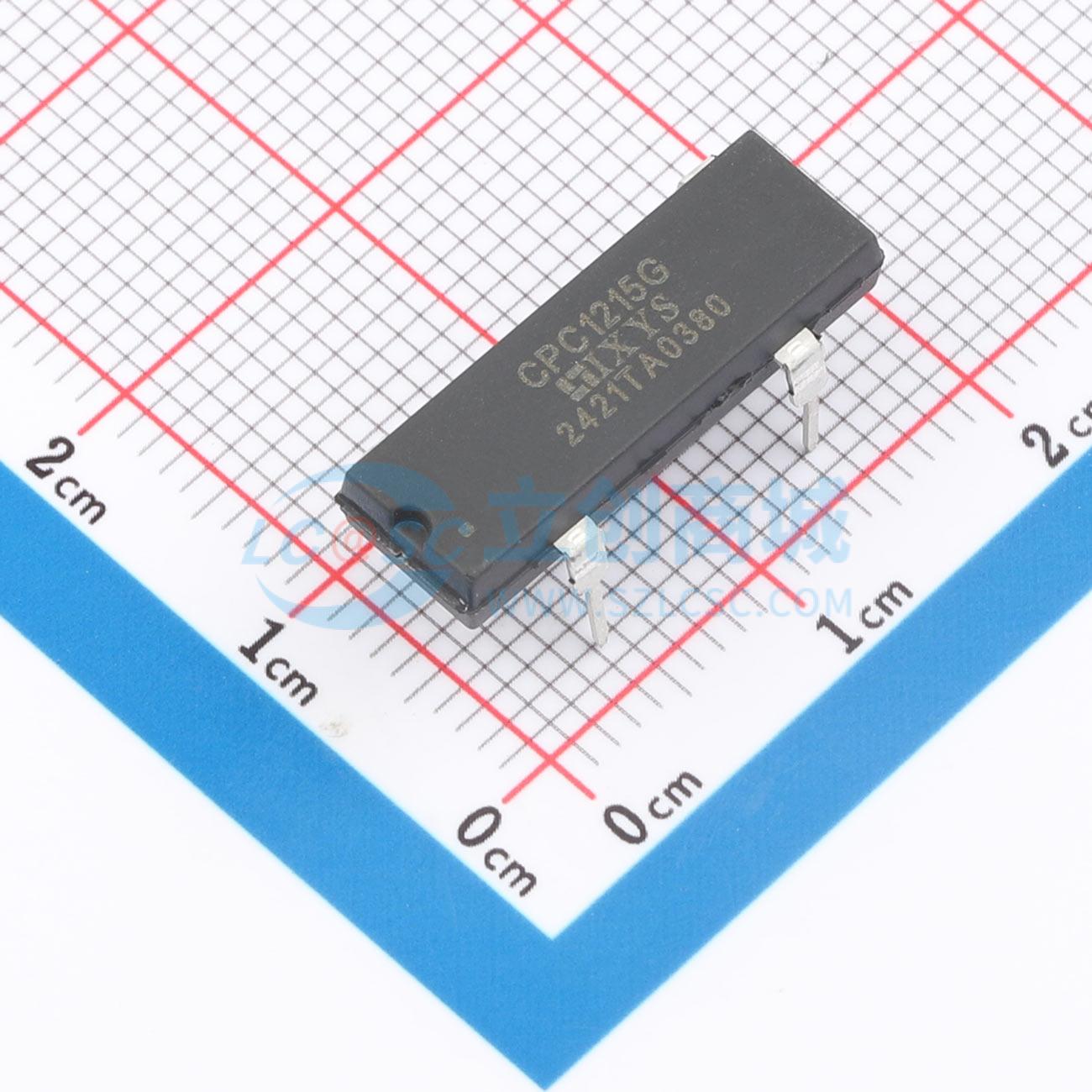

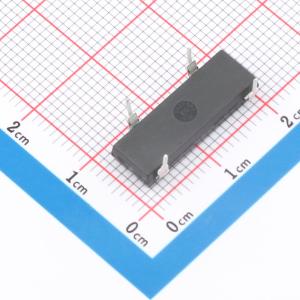

CPC1215G
电压控制单刀常开光耦合固态继电器，具备输入输出隔离功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1215G
- 商品编号
- C5972751
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 500mA | |
| 负载电压 | - | |
| 正向压降(Vf) | - | |
| 正向电流(If) | - | |
| 导通电阻 | 4.15Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 1.55ms | |
| 截止时间(Toff) | 420us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 1600mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
CPC1215是一款采用4引脚双列直插式封装（DIP）的电压控制、单极、常开（1-Form-A）光耦合固态继电器。IXYS集成电路部门的专利OptoMOS架构提供了激活输出端高效MOSFET开关所需的光耦合技术，同时提供3750Vrms的输入到输出隔离屏障。通过输入端的高效红外LED实现对隔离输出的控制，与LED串联的内部电阻使输入能够进行电压控制操作。由于输入为固态，因此无需使用缓冲器或“吸收”二极管来抑制通常与电磁继电器线圈相关的电感反激瞬态电压。
商品特性
- 电压控制操作
- 与常见的舌簧继电器引脚输出相匹配
- 3750Vrms输入/输出隔离
- 全固态
- 无电磁干扰/射频干扰产生
- 抗辐射电磁场
- 4引脚DIP封装
应用领域
- 安全领域
- 被动红外探测器（PIR）
- 数据信号传输
- 传感器电路
- 电信领域
- 仪器仪表
- 多路复用器
- 数据采集
- 电子开关
- I/O子系统
- 电表
- 医疗设备 - 患者/设备隔离
- 工业控制
