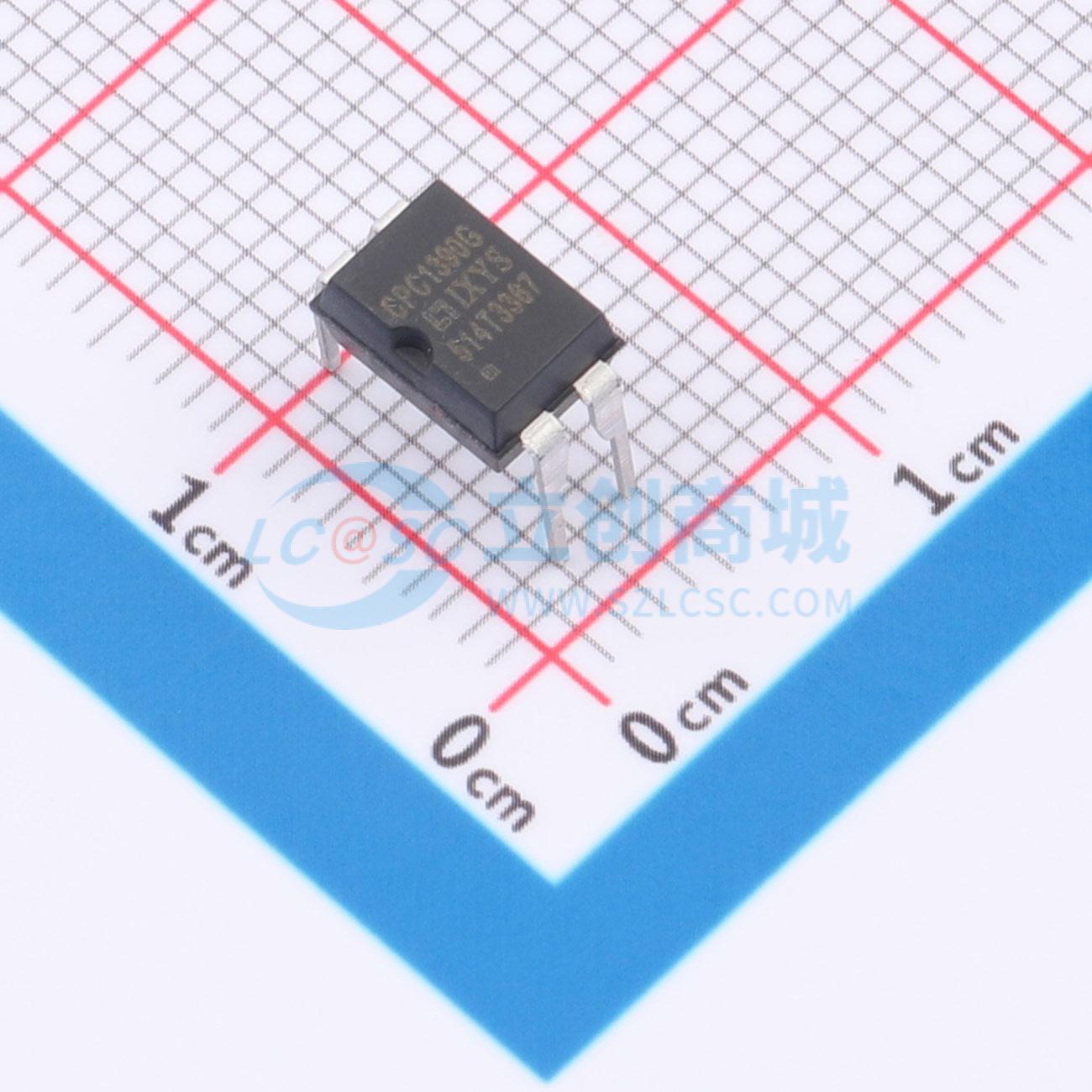

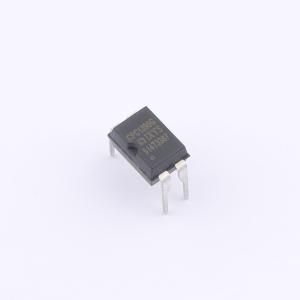

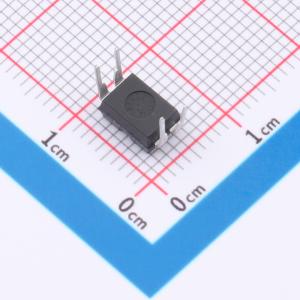

温馨提醒：图片仅供参考，商品以实物为准
CPC1390G
1 Form A (SPST-NO)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单刀常开（1-Form-A）固态继电器，具有5000Vrms的增强输入到输出隔离屏障。继电器输出采用高效MOSFET开关构建，使用了专利的OptoMOS架构。输入为高效红外LED，控制光耦合输出。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1390G
- 商品编号
- C5972753
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(可控硅输出) | |
| 触点形式 | 1 Form A (SPST-NO) | |
| 过零功能 | - | |
| 通道数 | 1 | |
| 正向压降 | 1.2V | |
| 输入类型 | DC | |
| 阻断电压 | 400V | |
| 负载电压 | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电流 | 140mA | |
| 工作温度 | -40℃~+85℃ | |
| 正向电流(If) | - | |
| 静态dv/dt | - | |
| 浪涌电流 | 1A | |
| 保持电流(Ih) | - | |
| 功能特性 | - |
商品概述
CPC1390G是一款单刀常开固态继电器，其输入与输出之间具备增强型隔离屏障，隔离电压为5000Vrms。继电器输出采用高效的MOSFET开关构建，该开关运用了专利的光MOS架构。输入端则是一个高效的红外LED，用于控制光耦合输出。
商品特性
- 输入/输出隔离电压为5000Vrms
- 阻断电压为400Vp
- 100%固态结构
- 驱动功率要求低
- 无电弧，无需缓冲电路
- 不产生电磁干扰/射频干扰
- 采用小型4引脚封装
应用领域
- 仪器仪表
- 多路复用器
- 数据采集
- 电子开关
- I/O子系统
