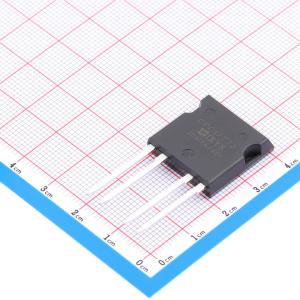

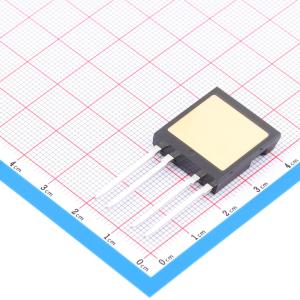

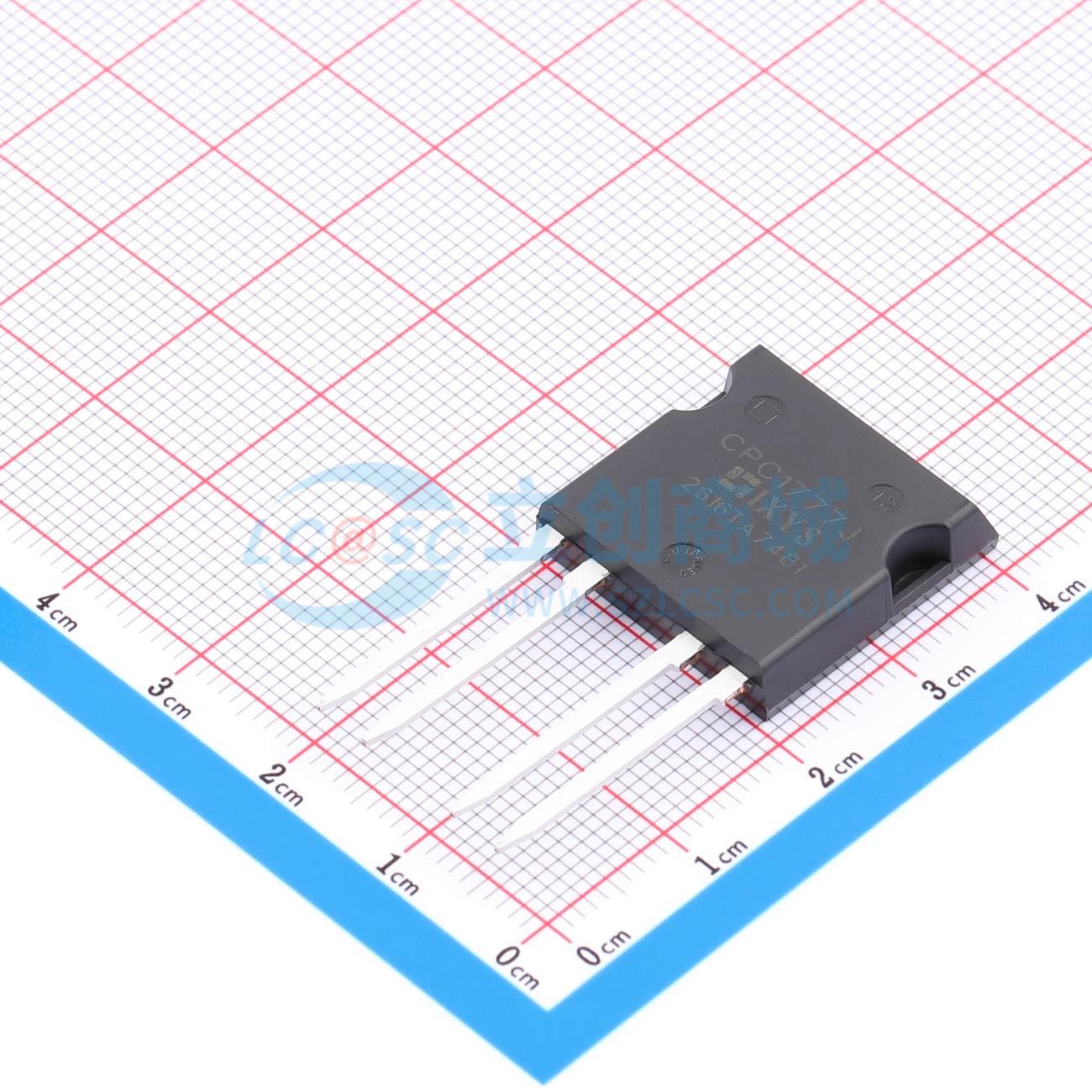

温馨提醒：图片仅供参考，商品以实物为准
CPC1777J
CPC1777J
- 描述
- IXYS Integrated Circuits 将OptoMOS技术、可靠性和紧凑的尺寸带到了一个新的高功率固态继电器系列中。作为这一新系列的一部分，CPC1777J单极常开（1-Form-A）直流固态继电器采用了光电耦合MOSFET技术，提供了2500Vrms的输入到输出隔离。使用专利OptoMOS架构的光电耦合输出由高效的红外LED控制。低导通电阻和高负载电流处理能力的结合使这款继电器适用于各种高性能直流开关应用。IXYS开创的独特i4-PAC封装使得固态继电器能够实现最高的负载电流和功率等级。该封装采用了一种IXYS独有的工艺，将硅芯片软焊接到直接铜键合（DCB）基板上，而不是通常的铜引线框架。DCB陶瓷，与高功率模块使用的基板相同，不仅提供了2500Vrms的隔离，还具有非常低的结壳热阻（0.35℃/W）。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1777J
- 商品编号
- C5972759
- 商品封装
- SIP-4
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 4.6A | |
| 正向压降(Vf) | 1.42V | |
| 导通电阻 | 350mΩ | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 8ms | |
| 截止时间(Toff) | 150us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ |
商品概述
IXYS Integrated Circuits 将OptoMOS技术、可靠性和紧凑的尺寸带到了一个新的高功率固态继电器系列中。作为这一新系列的一部分，CPC1777J单极常开（1-Form-A）直流固态继电器采用了光电耦合MOSFET技术，提供了2500Vrms的输入到输出隔离。
使用专利OptoMOS架构的光电耦合输出由高效的红外LED控制。低导通电阻和高负载电流处理能力的结合使这款继电器适用于各种高性能直流开关应用。
IXYS开创的独特i4-PAC封装使得固态继电器能够实现最高的负载电流和功率等级。该封装采用了一种IXYS独有的工艺，将硅芯片软焊接到直接铜键合（DCB）基板上，而不是通常的铜引线框架。DCB陶瓷，与高功率模块使用的基板相同，不仅提供了2500Vrms的隔离，还具有非常低的结壳热阻（0.35℃/W）。
商品特性
- 4.6 A 直流负载电流，带5℃/w散热器
- 低0.5 Ω导通电阻
- 600 V 峰值阻断电压
- 2500 V_rms 输入/输出隔离
- 低热阻：θ_JC = 0.35 ℃/w
- 隔离的低热阻陶瓷焊盘，适用于散热器应用
- 低驱动功率要求
- 无电磁干扰/射频干扰产生
- 阻燃等级 UL 94 V-0
应用领域
- 工业控制 / 电机控制
- 机器人技术
- 医疗设备—患者/设备隔离
- 仪器仪表
- 多路复用器
- 数据采集
- 电子切换
- 输入输出子系统
- 公用事业计量表（瓦时，水，气）
- 交通运输设备
