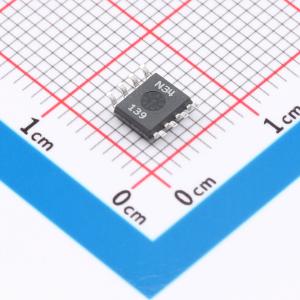

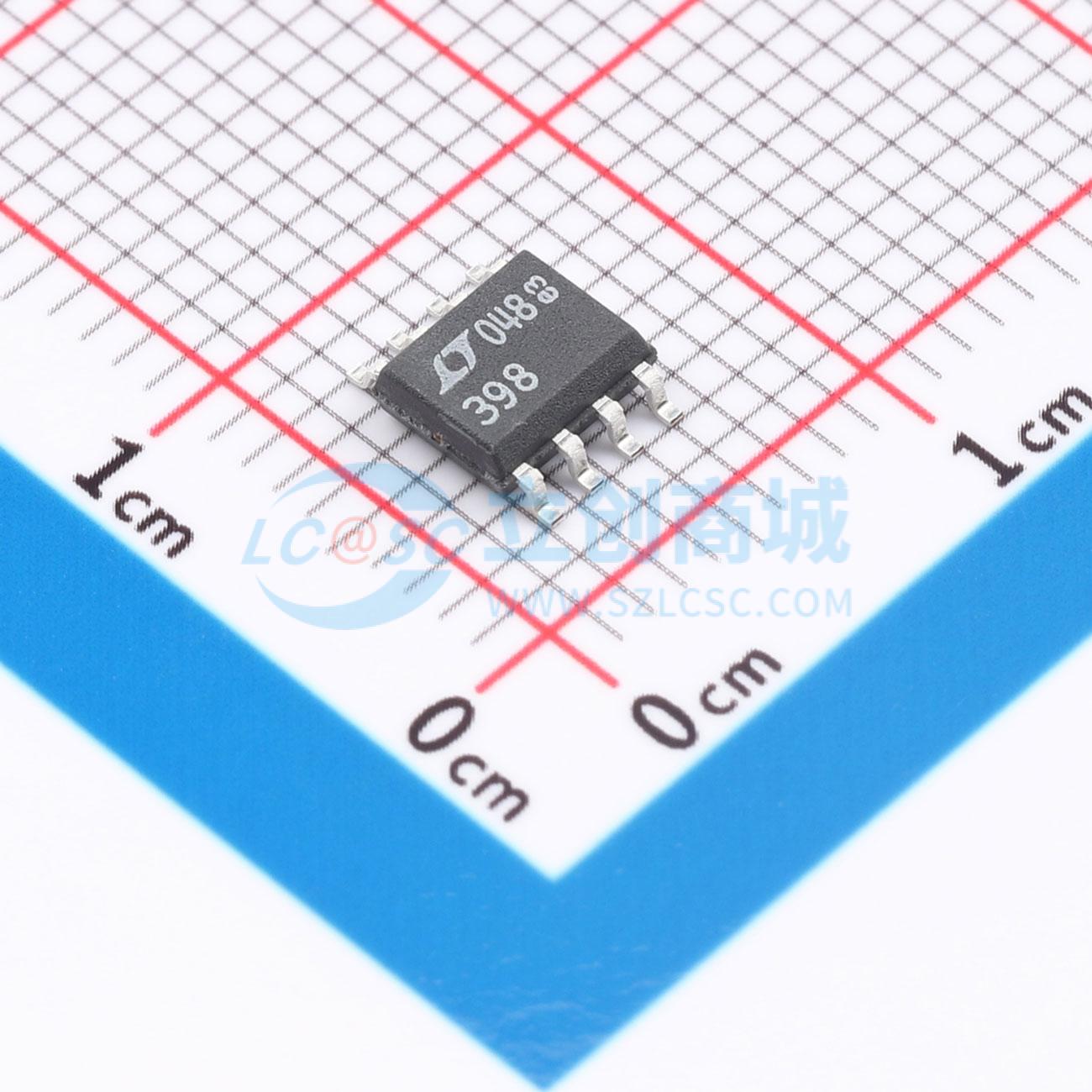

温馨提醒：图片仅供参考，商品以实物为准

LF398S8#TRPBF

精密采样保持放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LF398是一种精密采样保持放大器，它结合了双极晶体管和结型场效应管，以提供精确度、高速和长的保持时间。典型的偏移电压为2mV，增益误差为0.004%，允许该采样保持放大器用于12位系统。通过正确选择外部保持电容，可以优化动态性能。对于小电容，采集时间可以低至4μs，而使用较大电容时，保持阶跃和漂移误差可以分别保持在0.1mV和30pV/sec以下。LF398固定为单位增益，输入阻抗为10^10Ω，与采样/保持模式无关。逻辑输入为高阻抗差分，可轻松与任何逻辑系列接口，而无需接地环路问题。一个单独的偏移调整引脚可用于在采样或保持模式下将偏移电压归零。此外，保持电容可以由外部信号驱动，以提供精确的电平转换或“差分”操作。该器件可在宽电源电压范围内工作，从±5V到±18V，性能变化很小，关键参数在该完整电源范围内都有规定。
品牌名称: ADI(亚德诺)
商品型号: LF398S8#TRPBF
商品编号: C661476
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

LF398是一种精密采样保持放大器，它结合了双极晶体管和结型场效应管，以提供精确度、高速和长的保持时间。典型的偏移电压为2mV，增益误差为0.004%，允许该采样保持放大器用于12位系统。通过正确选择外部保持电容，可以优化动态性能。对于小电容，采集时间可以低至4μs，而使用较大电容时，保持阶跃和漂移误差可以分别保持在0.1mV和30pV/sec以下。

LF398固定为单位增益，输入阻抗为10^10Ω，与采样/保持模式无关。逻辑输入为高阻抗差分，可轻松与任何逻辑系列接口，而无需接地环路问题。一个单独的偏移调整引脚可用于在采样或保持模式下将偏移电压归零。此外，保持电容可以由外部信号驱动，以提供精确的电平转换或“差分”操作。该器件可在宽电源电压范围内工作，从±5V到±18V，性能变化很小，关键参数在该完整电源范围内都有规定。

应用领域

12位数据采集系统
斜坡信号发生器
模拟开关
阶梯波发生器
采样和差分电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	采样/保持放大器
	采集时间	4us
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	10nA

	属性	参数值
	工作温度	0℃~70℃
	最大电源宽度(Vdd-Vss)	36V
	双电源(Vee ~ Vcc)	5V~18V；-18V~-5V
	输入电压范围	-11.5V~11.5V
