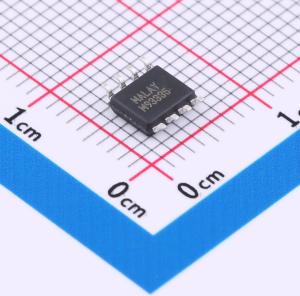

温馨提醒：图片仅供参考，商品以实物为准
LT1007CS8#TRPBF
低噪声、高速精准型运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1007 / LT1037系列具备截至目前单片运算放大器所能达到的最低噪声性能：2.5nV/√Hz的宽带噪声（低于400Ω电阻的噪声）、2Hz的1/f转折频率，以及0.1Hz至10Hz频段内60nV的峰峰值噪声。低噪声与出色的精度和速度指标相结合：失调电压为10μV、温漂为0.2μV/°C、共模抑制比和电源抑制比为130dB；去补偿型LT1037的增益带宽积为60MHz，在闭环增益为5或更高时保持稳定。LT1007/LT1037在驱动2kΩ负载时电压增益极高，可达两千万倍；在驱动600Ω负载至±10V时，电压增益为一千两百万倍
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1007CS8#TRPBF
- 商品编号
- C661487
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电压(Vos) | 60uV | |
| 共模抑制比(CMRR) | 126dB | |
| 压摆率(SR) | 2.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 噪声密度(eN) | 3.8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 50nA |
商品特性
- 保证10Hz噪声为4.5nV/√Hz
- 保证1kHz噪声为3.8nV/√Hz
- 0.1Hz至10Hz噪声，典型值60nVP-P
- 保证最小电压增益7百万倍，R_L=2kΩ
- 保证最小电压增益3百万倍，R_L=600Ω
- 保证最大失调电压25μV
- 保证最大温漂0.6μV/℃
- 保证最小摆率11V/µs (LT1037)
- 保证最小共模抑制比117dB
应用领域
- 低噪声信号处理
- 微伏精度阈值检测
- 应变计放大器
- 直接耦合音频增益级
- 正弦波发生器
- 磁带磁头前置放大器
- 麦克风前置放大器
