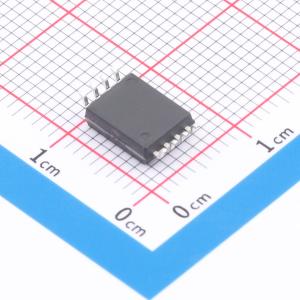

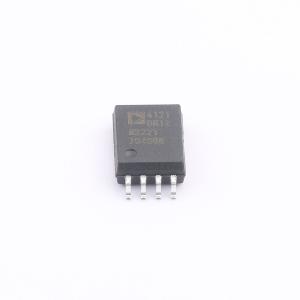

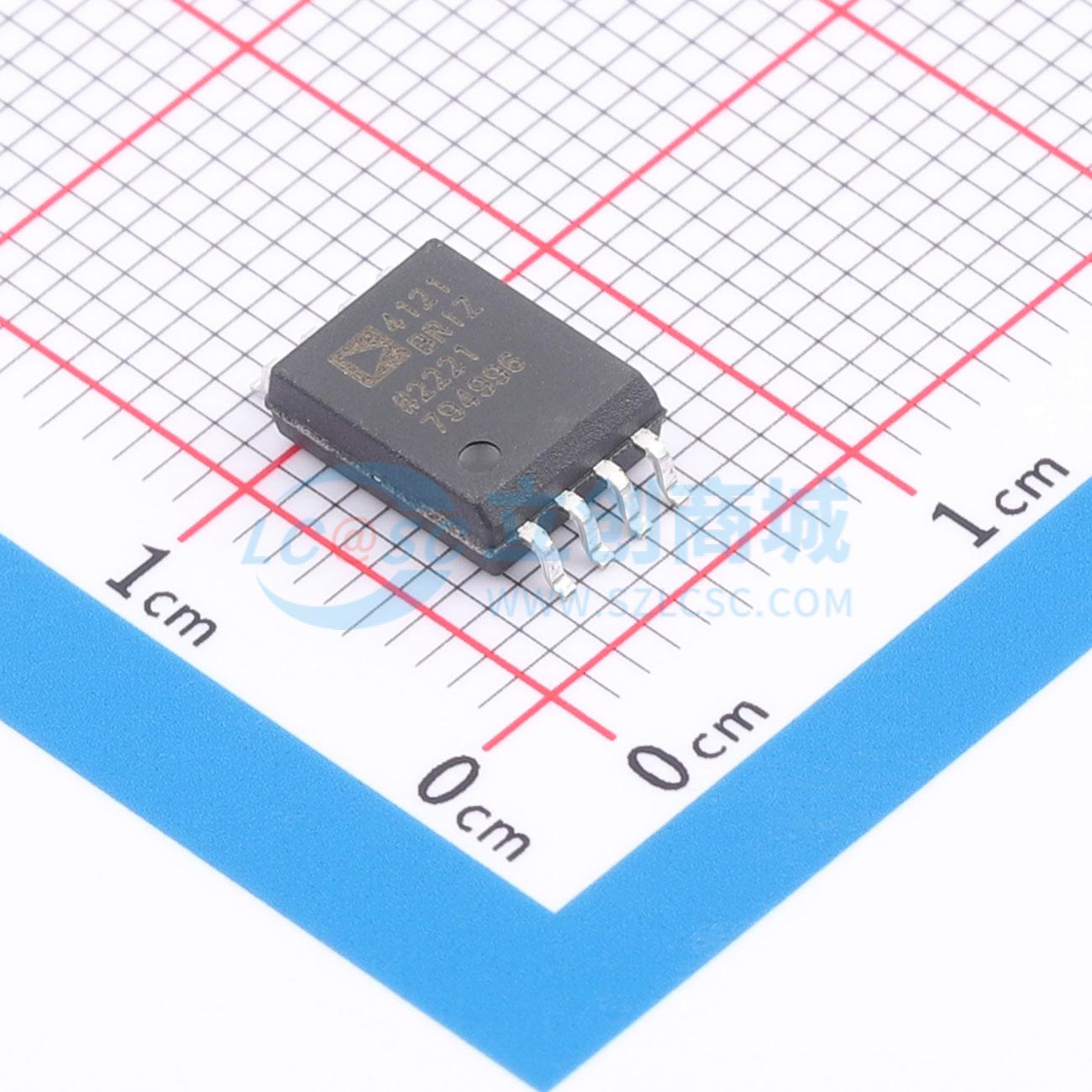

ADUM4121BRIZ
集成内部米勒箝位的高压、隔离式栅极驱动器，具有热关断功能的2 A输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成内部米勒箝位的高压、隔离式栅极驱动器，具有热关断功能的2A输出
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM4121BRIZ
- 商品编号
- C660932
- 商品封装
- SOIC-8-300mil
- 包装方式
- 管装
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5000 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 2.5V~6.5V | |
| 工作温度 | -40℃~+125℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 26ns | |
| 下降时间(tf) | 26ns | |
| 传播延迟 tpLH | 42ns | |
| 传播延迟 tpHL | 53ns | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 4.5V~35V |
商品概述
ADuM4121/ADuM4121-1是2 A隔离式单通道驱动器，采用iCoupler技术提供精密隔离。提供5 kV rms隔离，采用8引脚宽体SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，相比于脉冲变压器和栅极驱动器等组合替代器件具有更出色的性能表现。 工作时的输入电源电压范围在2.5 V到6.5 V之间，可与较低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4121/ADuM4121-1的输入与输出之间具有真电流隔离优势。 内置米勒箝位功能，其在栅极驱动输出下降沿上的2 V处激活，为被驱动的栅极提供一个阻抗较低的路径，以降低米勒电容引发开启的可能性。 存在使能或禁用热关断的选项。因此，ADuM4121/ADuM4121-1能够可靠地控制广泛开关电压范围下的绝缘栅极双极性晶体管 (IGBT)/金属氧化物半导体场效应晶体管 (MOSFET) 配置的开关特性。
商品特性
- 2 A峰值电流输出 (<2 Ω RDSON)
- 2.5 V至6.5 V输入
- 4.5 V至35 V输出
- 欠压闭锁 (UVLO)：2.5 V VDD
- VO2有多个UVLO选项
- A级：4.4 V（典型值）UVLO - VPO2
- B级：7.3 V（典型值）UVLO - VPO2
- C级：11.3 V（典型值）UVLO - VO2
- 精密时序特性
- 隔离器和驱动器传播延迟：53 ns（最大值）
- CMOS输入逻辑电平
- 高共模瞬变抗扰度：>150 kV/μs
- 工作结温最高可达：125°C
- 默认低电平输出
- 内置米勒箝位
- 安全和法规认证（申请中）
- UL认证 (UL 1577)
- 5 kV rms耐压测试（1分钟）
- CSA元件验收通知5A
- 符合VDE标准证书（申请中）
- DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
- V10RM = 849 V峰值
- 8引脚宽体SOIC封装
应用领域
- 开关电源
- 隔离式IGBT/MOSFET栅极驱动器
- 工业逆变器
- 氮化镓 (GaN)/碳化硅 (SiC) 功率器件
