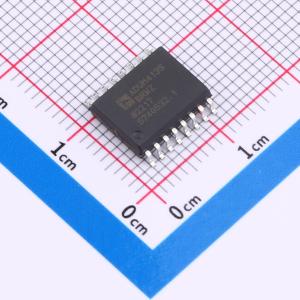

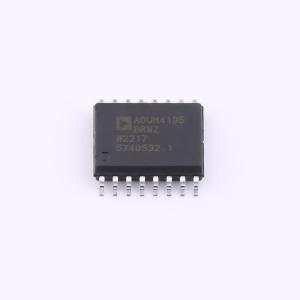

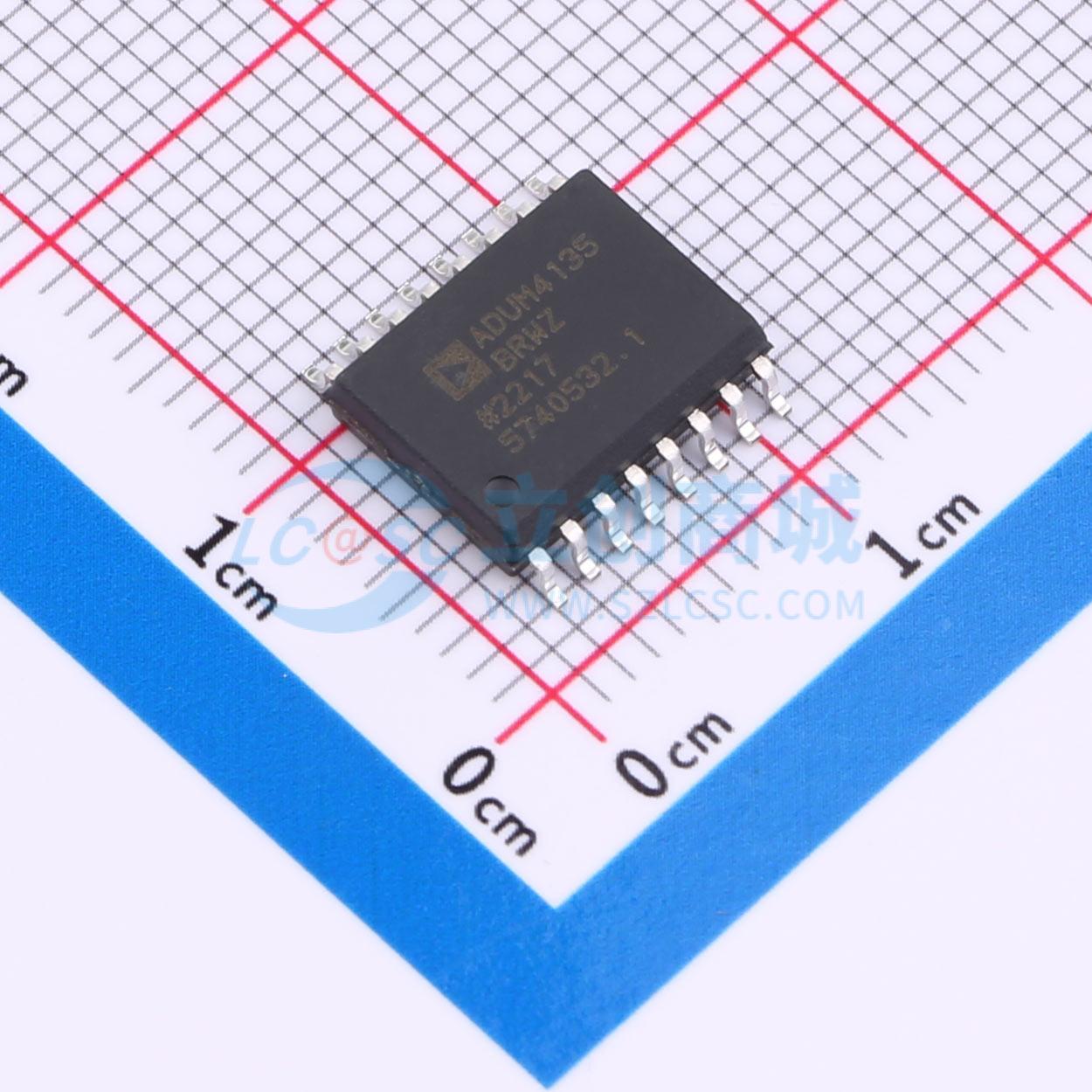

ADUM4135BRWZ-RL

ADuM4135是一款单通道栅极驱动器，专门针对驱动绝缘栅双极型晶体管（IGBT）进行了优化。iCoupler技术实现了输入信号与输出栅极驱动之间的隔离。 ADuM4135包含一个米勒钳位电路，当栅极电压降至2 V（典型值）以下时，可通过单轨电源实现可靠的IGBT关断。无论是否启用米勒钳位功能，该驱动器都能使用单极性或双极性次级电源工作。 芯片级变压器还能在芯片的高压和低压区域之间实现控制信息的隔离通信。可通过专用输出端读取芯片的状态信息。在次级侧发生故障后，可在器件的初级侧对其进行复位控制。 ADuM4135集成了一个去饱和检测电路，可防止IGBT在高压短路情况下工作。去饱和保护功能具备降噪特性，例如在开关事件发生后有370 ns（典型值）的屏蔽时间，以屏蔽初始导通时产生的电压尖峰。内部537 μA（典型值）的电流源可减少器件数量，若需要更强的抗干扰能力，内部消隐开关还允许添加外部电流源。 考虑到常见的IGBT阈值电平，次级欠压锁定（UVLO）设定为11.67 V（典型值）。

• 4 A峰值驱动输出能力
• 输出功率器件电阻：<1 Ω
• 去饱和保护、隔离式去饱和故障报告、故障时软关断
• 带栅极检测输入的米勒钳位输出
• 隔离式故障和就绪功能
• 低传播延迟：典型值55 ns
• 最小脉冲宽度：50 ns
• 工作温度范围：-40℃至+125℃
• 输出电压范围可达30 V
• 输入电压范围为2.5 V至6 V
• 输出和输入欠压锁定（UVLO）
• 爬电距离：最小7.8 mm
• 100 kV/μs共模瞬态抗扰度（CMTI）
• 对于600 V rms或1092 V dc工作电压，使用寿命达20年
• 符合UL 1577、CSA组件验收通知5A、DIN V VDE V 0884 - 10（VDE V 0884 - 10）:2006 - 12标准，1分钟5 kV交流耐压、849 V峰值（加强/基本绝缘）

• MOSFET/IGBT栅极驱动器
• 光伏逆变器
• 电机驱动器
• 电源
