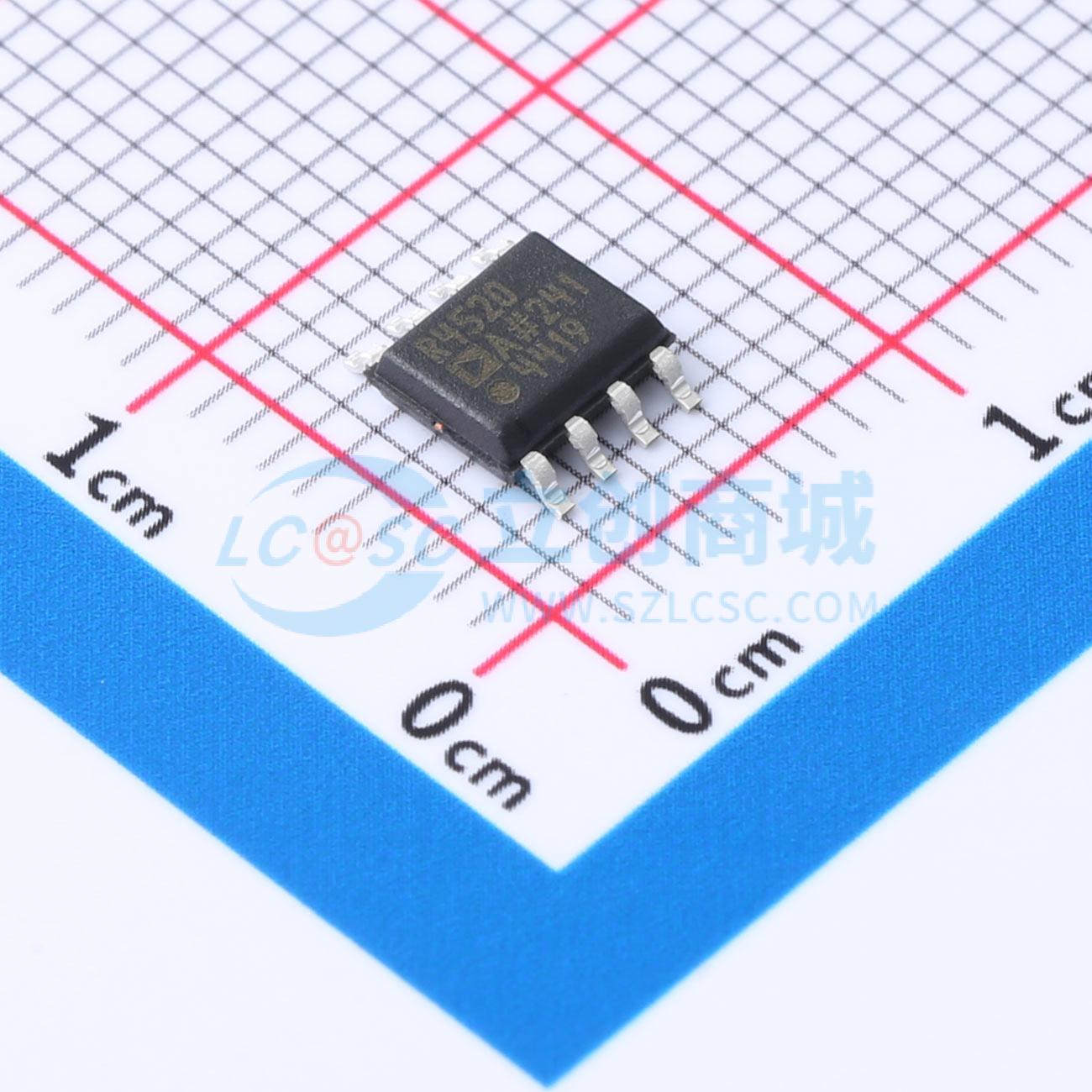

温馨提醒：图片仅供参考，商品以实物为准
ADR4520ARZ-R7
超低噪声、高精度电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低噪声、高精度2.048V基准电压源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR4520ARZ-R7
- 商品编号
- C659578
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3V~15V | |
| 输出电压 | 2.048V | |
| 输出电流 | 10mA | |
| 精度 | ±0.04% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 4ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 950uA | |
| 噪声(0.1Hz-10Hz) | 1uVp-p | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件是高精度、低功耗、低噪声的电压基准源，具有±0.02%的B、C和D级最大初始误差、出色的温度稳定性和低输出噪声。 该系列电压基准源采用创新的核心拓扑结构，在实现高精度的同时，具备业界领先的温度稳定性和噪声性能。器件的低热致输出电压滞后和低长期输出电压漂移，也能在温度变化和长时间使用的情况下提高系统精度。 最大工作电流为950 μA，最大低压差为300 mV，使这些器件在便携式设备中表现出色。 ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准源均采用8引脚SOIC封装，提供多种输出电压选项，所有规格均适用于-40°C至+125°C的扩展工业温度范围。
商品特性
- 最大温度系数∇[TCV∂uτ]：0.8 ppm/°C（D级，0°C至70°C）
- 1 ppm/°C（C级，0°C至70°C）
- 2 ppm/°C（B级，-40°C至+125°C）
- 4 ppm/°C（A级，-40°C至+125°C）
- 输出噪声（0.1 Hz至10 Hz）：输出电压为2.048 V时，典型值为7 μV峰-峰值
- 初始输出电压误差：B、C、D级：±0.02%（最大）
- 输入电压范围：3 V至15 V
- 工作温度：A级和B级：-40°C至+125°C
- C级和D级：0°C至+70°C
- 输出电流：+10 mA源电流/-10 mA灌电流
- 低静态电流：950 μA（最大）
- 低压差：2 mA时为300 mV（V₀ₜₚ ≥ 3 V）
- 8引脚SOIC和LCC封装
- 通过AEC-Q100汽车应用认证
- 长期漂移：4500小时时典型值为8 ppm
应用领域
- 精密数据采集系统
- 高分辨率数据转换器
- 高精度测量设备
- 工业仪器仪表
- 医疗设备
- 汽车电池监测
