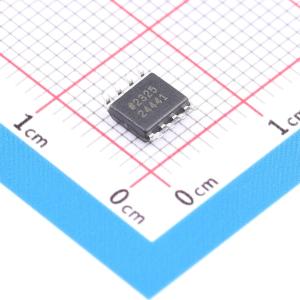

温馨提醒：图片仅供参考，商品以实物为准

ADR4520BRZ

超低噪声、高精度2.048V基准电压源

品牌名称: ADI(亚德诺)
商品型号: ADR4520BRZ
商品编号: C659579
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件是高精度、低功耗、低噪声的电压基准源，具有±0.02%（C级最大初始误差）、出色的温度稳定性和低输出噪声等特性。该系列电压基准源采用创新的核心拓扑结构，在实现高精度的同时，具备业界领先的温度稳定性和噪声性能。器件的低热致输出电压滞后和低长期输出电压漂移，也能在温度变化和长时间使用过程中提高系统精度。最大工作电流为950 μA，最大低压差为300 mV，使这些器件在便携式设备中表现出色。 ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准源均采用8引脚SOIC封装，提供多种输出电压选项，所有产品均在-40°C至+125°C的扩展工业温度范围内进行了规格定义。ADR4525、ADR4540和ADR4550还提供温度范围为0°C至70°C的C级产品。采用8引脚SOIC封装的ADR4525W适用于汽车应用。

商品特性

最大温度系数（TCVOUT）：1 ppm/°C（C级，0°C至70°C），2 ppm/°C（B级，-40°C至+125°C）
输出噪声（0.1 Hz至10 Hz）：输出电压为2.048 V时，典型值为1 μV峰-峰值
初始输出电压误差：C级：±0.02%（最大）
输入电压范围：3 V至15 V
工作温度：A级和B级：-40°C至+125°C；C级：0°C至+70°C
输出电流：+10 mA源电流/-10 mA灌电流
低静态电流：950 μA（最大）
低压差电压：2 mA时为300 mV（VOUT ≥ 3 V）
8引脚SOIC封装
通过AEC-Q100汽车应用认证
长期漂移：4500小时时典型值为51 ppm

应用领域

精密数据采集系统
高分辨率数据转换器
高精度测量设备
工业仪器仪表
医疗设备
汽车电池监测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3V~15V
	输出电压	2.048V
	输出电流	10mA

	属性	参数值
	精度	±0.02%
	温度系数	2ppm/℃
	电压基准类型	串联
	静态电流(Iq)	950uA
	工作温度	-40℃~+125℃@(Ta)
