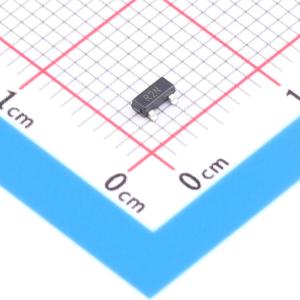

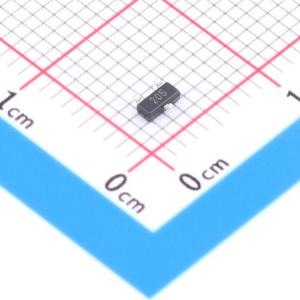

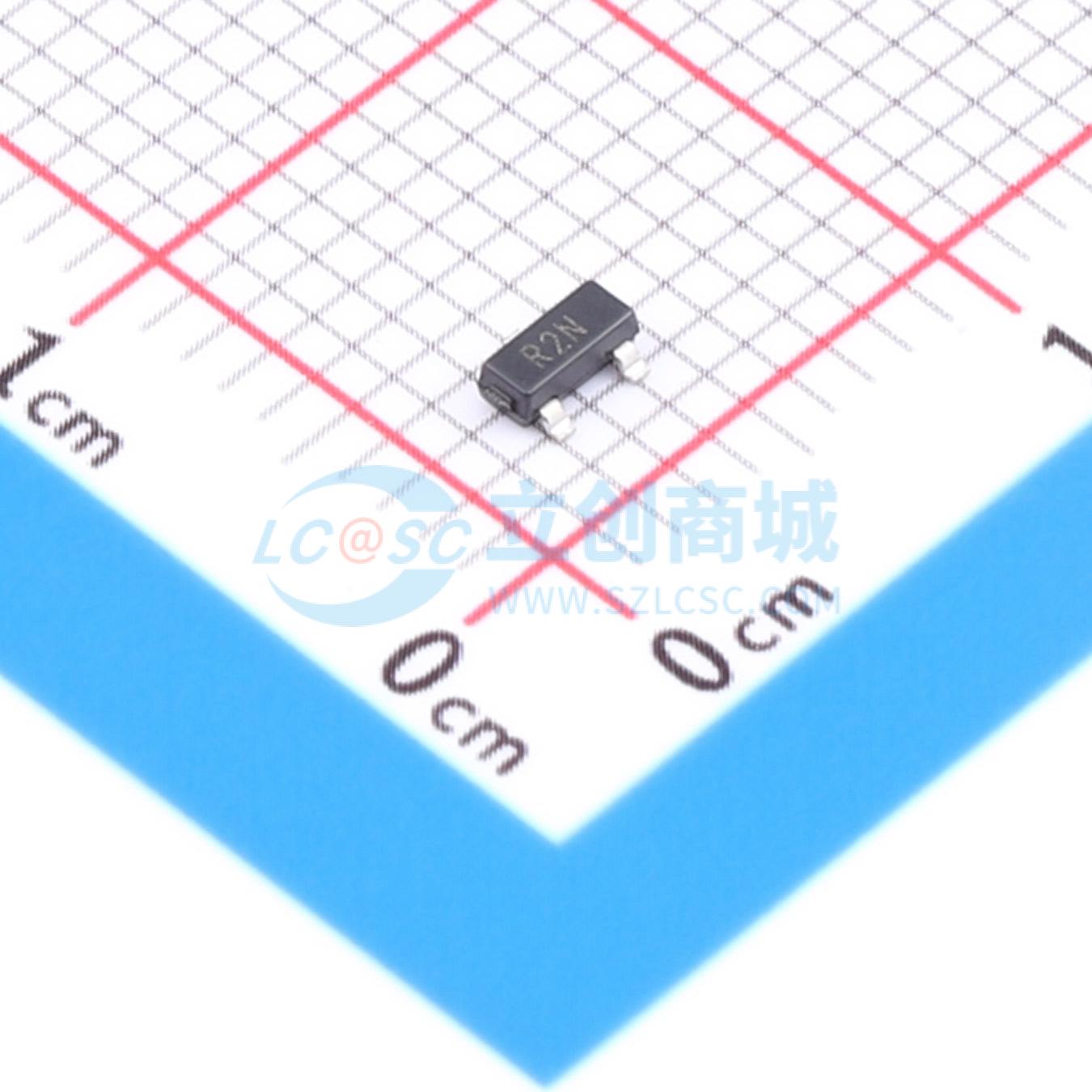

温馨提醒：图片仅供参考，商品以实物为准

ADR5041ARTZ-REEL7

精密、微功耗、分流模式基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 精密、微功耗、分流模式基准电压源 (2.5 Vout)
品牌名称: ADI(亚德诺)
商品型号: ADR5041ARTZ-REEL7
商品编号: C659594
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.039648克(g)

商品参数

商品概述

ADR5040/ADR5041/ADR5043/ADR5044/ADR5045均为高精度分流基准电压源，针对空间受限的应用而设计，采用超小型SC70和SOT-23封装，具有多用途、易于使用的特点，适合众多应用领域。此外还具有低温度漂移、优于±0.1%的初始精度和快速建立时间特性。分别提供2.048 V、2.5 V、3.0 V、4.096 V和5.0 V输出电压，其先进的设计无需外部电容来提供补偿，而且使用任何容性负载均可保持稳定。工作电流范围为50 μA至15 mA。这些基准电压源具有低工作电流和易于使用等特性，非常适合手持式电池供电应用。该系列基准电压源的特性在 -40°C至 +125°C的扩展温度范围内进行了测试。ADR5040W、ADR5041W、ADR5044W和ADR5045W已通过汽车应用认证，并提供3引脚SOT-23封装。

商品特性

超紧凑SC70和SOT-23封装
低温度系数：75 ppm/°C（最大值）
与LM4040/LM4050引脚兼容
初始精度：±0.1%
无需外部电容
宽工作电流范围：50 μA至15 mA
扩展温度范围：-40°C至 +125°C
通过汽车应用认证

应用领域

便携式电池供电设备
汽车
电源
数据采集系统
仪器仪表和过程控制
电能管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	15mA
	精度	±0.2%
	温度系数	100ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	50uA
	噪声(0.1Hz-10Hz)	3.2uVrms
	噪声(10Hz-10kHz)	150uVrms
	工作温度	-40℃~+125℃
