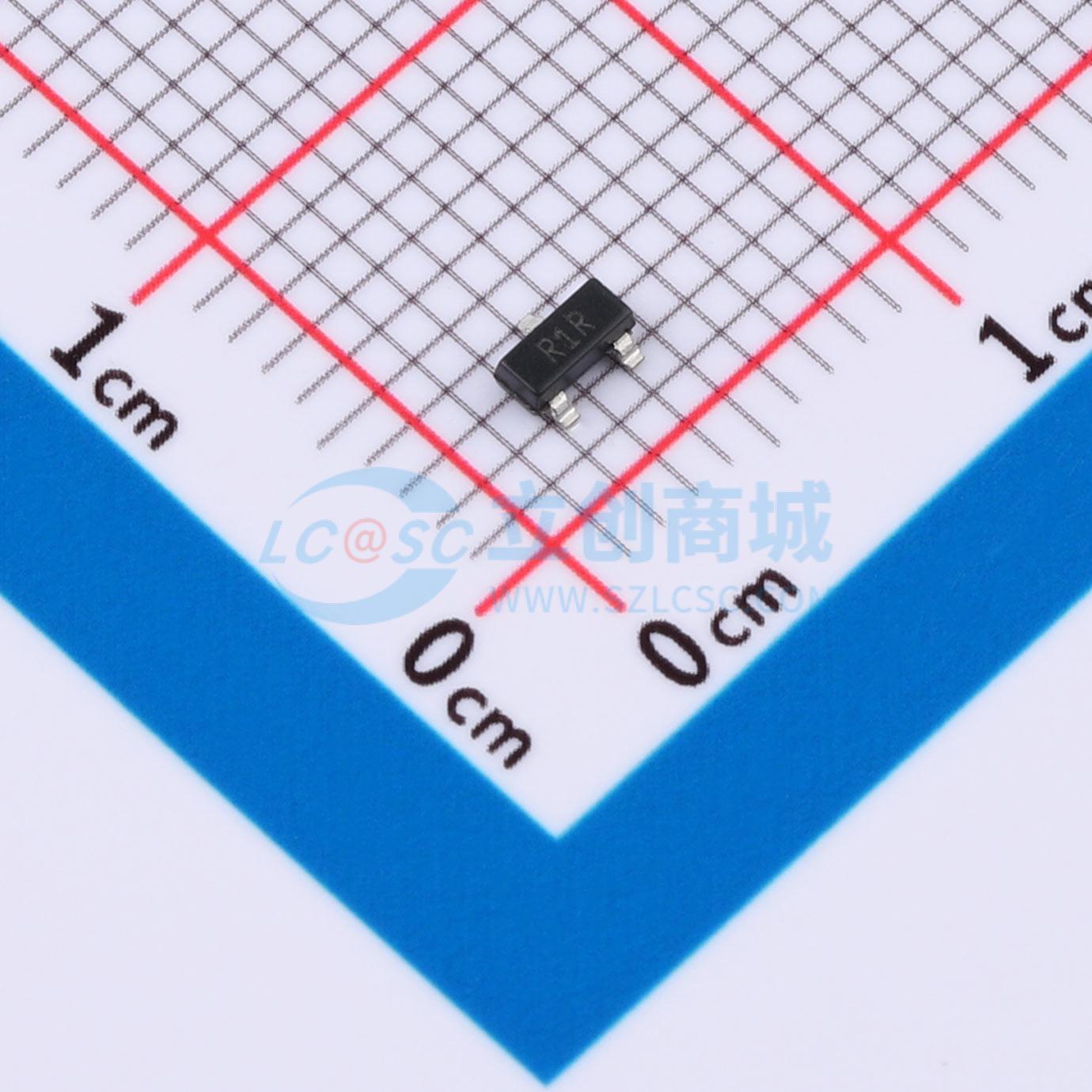

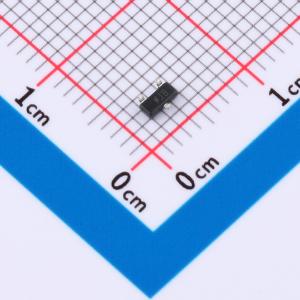

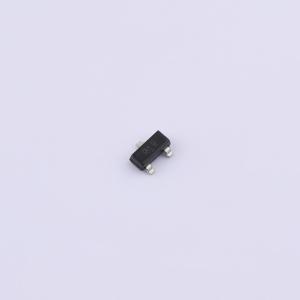

温馨提醒：图片仅供参考，商品以实物为准

ADR512WARTZ-R7

1.2 V精密、低噪声、分流基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于对空间要求严格的应用，是一款低电压（1.200V）、精密并联模式的电压基准源。具有低温漂（60ppm/℃）、高精度（±0.30%）和超低噪声（4μVₚ₋ₚ）的性能。先进的设计无需外部电容，在任何容性负载下都能保持稳定。最低工作电流从仅100μA到最大10mA。低工作电流和易用性使其非常适合手持电池供电的应用。提供一个TRIM端子，可在±0.5%范围内调节输出电压，而不影响器件的温度系数，为用户提供了消除系统误差的灵活性。
品牌名称: ADI(亚德诺)
商品型号: ADR512WARTZ-R7
商品编号: C659607
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.216克(g)

商品参数

商品概述

ADR512专为对空间要求严苛的应用而设计，是一款采用超紧凑型（3 mm×3 mm）SOT - 23封装的低压（1.200 V）精密并联模式电压基准源。ADR512具有低温漂（60 ppm/°C）、高精度（±0.30%）和超低噪声（4 μV p - p）的性能特点。 ADR512的先进设计无需外部电容，且在任何容性负载下都能保持稳定。其最小工作电流从仅100 μA到最大10 mA。这种低工作电流和易用性使ADR512非常适合手持电池供电的应用。 ADR512设有一个TRIM端子，可在不影响器件温度系数的情况下将输出电压调节±0.5%。这一特性为用户提供了消除任何系统误差的灵活性。

商品特性

精密1.200 V电压基准源
超紧凑型3 mm×3 mm SOT - 23封装
无需外部电容
低输出噪声：4 μV p - p（0.1 Hz至10 Hz）
初始精度：最大±0.3%
温度系数：最大60 ppm/°C
工作电流范围：100 μA至10 mA
输出阻抗：最大0.3 Ω
温度范围：- 40°C至+ 85°C

应用领域

精密数据采集系统
电池供电设备：手机、笔记本电脑、个人数字助理（PDA）和全球定位系统（GPS）
3 V/5 V、8位/12位数据转换器
便携式医疗仪器
工业过程控制系统
精密仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	输出电压	1.2V
	输出电流	10mA

	属性	参数值
	精度	±0.67%
	温度系数	60ppm/℃
	电压基准类型	并联
	工作温度	-40℃~+85℃@(Ta)
