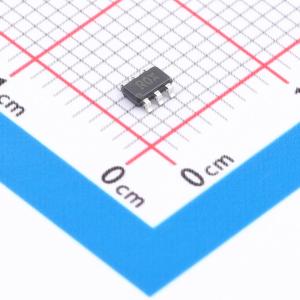

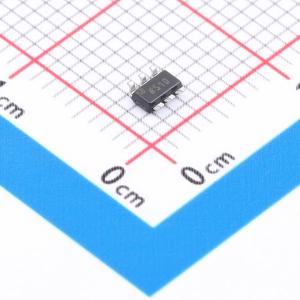

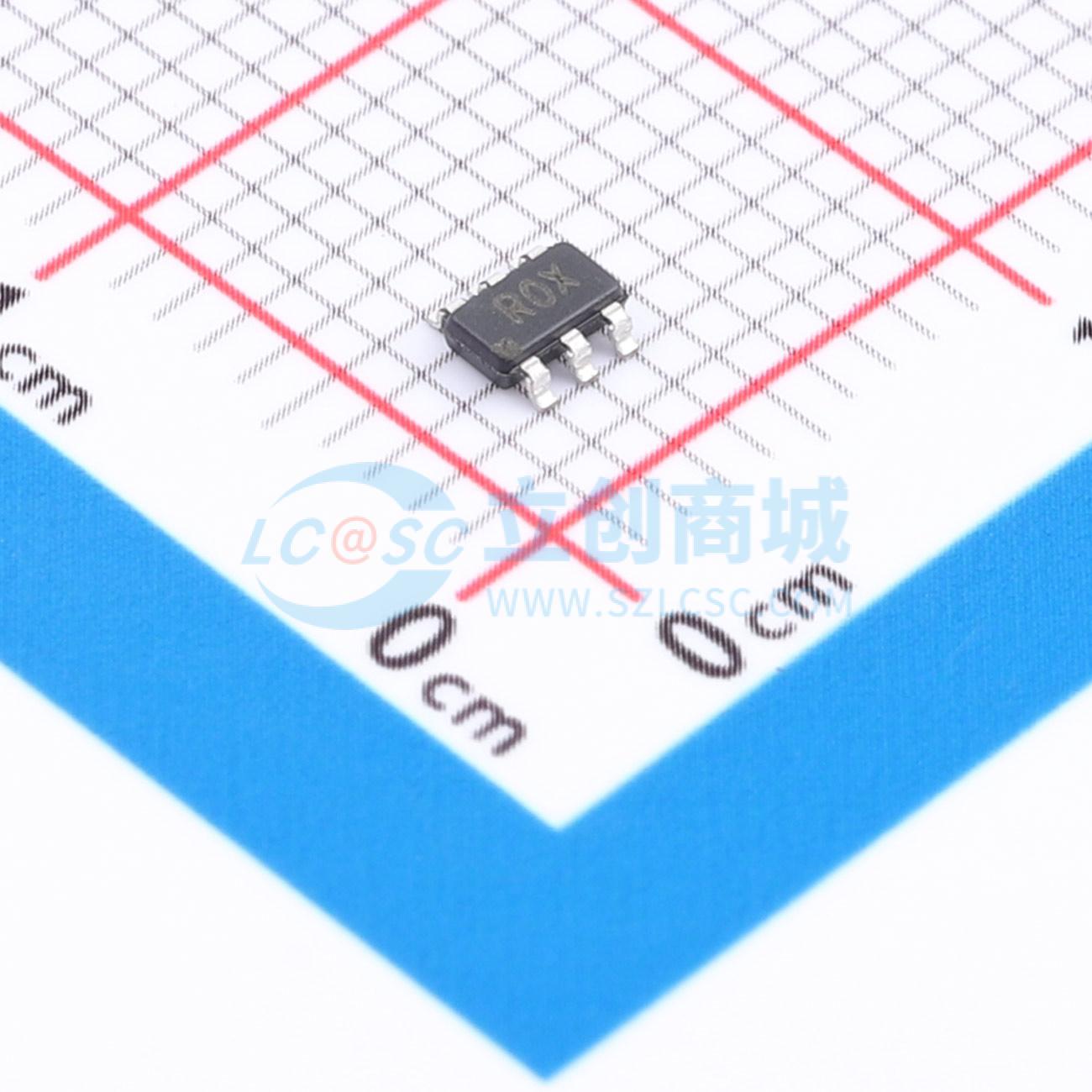

温馨提醒：图片仅供参考，商品以实物为准
ADR130BUJZ-REEL7
2V~18V 串联 150uA 25ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密串联模式亚带隙基准电压源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR130BUJZ-REEL7
- 商品编号
- C659476
- 商品封装
- TSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2V~18V | |
| 输出电压 | 1V | |
| 输出电流 | 4mA | |
| 精度 | ±0.35% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 25ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 150uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | 6uVp-p | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ADR130是业内首款微型、微功耗、低电压、高精度电压基准产品系列。该电压基准采用微型TSOT - 23封装，初始精度达0.35%，温度漂移为25 ppm/°C，典型工作电流仅80 μA。ADR130的设计采用了专有的温度漂移曲率校正技术，可最大程度降低输出电压与温度特性之间的非线性。 ADR130工作温度范围为-40°C至+125°C，采用微型TSOT封装。
商品特性
- 初始精度 A级：±0.70%（最大值） B级：±0.35%（最大值）
- 最大温度系数 A级：50 ppm/°C B级：25 ppm/°C
- 负载电容CL：0.1 μF至1 μF
- 输出电流：+4 mA / -2 mA
- 低工作电流：80 μA（典型值）
- 输出噪声：输出为1.0 V时6 μV峰 - 峰值
- 输入范围：2.0 V至18 V
- 温度范围：-40°C至+125°C
- 微型、无铅TSOT封装
应用领域
- 电池供电仪表
- 便携式医疗设备
- 通信基础设施设备
